Зміст:
- Для чого потрібна підживлення у системі опалення?
- Прості способи підживлення
- Організація автоматичного підживлення
- Висновок
Періодична підживлення системи опалення, про яку піде мова в цій статті, — це одна з операцій по її обслуговуванню. У нормально функціонуючій системі потреба в підживленні виникає нечасто, але зовсім обійтися без неї ніяк не вийде. Інакше працездатність опалення може знизитися, аж до перегріву теплоносія і повної відмови. Щоб цього не сталося, треба вжити заходів, тобто, правильно організувати своєчасне додавання води в мережу трубопроводів.
Для чого потрібна підживлення у системі опалення?
Об’єм води в системі не є величина постійна, в силу різних обставин згодом він зменшується. Святе місце порожнім не буває і простір, що звільняється водою, може заповнюватися повітрям, що порушують нормальну циркуляцію теплоносія. Результат відомий: вода в подаючому трубопроводі починає перегріватися, що призводить до автоматичної зупинки котла.
Примітка. В закритих системах зменшення об’єму теплоносія приводить до зниження тиску до мінімуму, після чого настають наслідки, описані вище.
Щоб вчасно поповнювати запас теплоносія в мережі трубопроводів, необхідна система підживлення водяного опалення. Вона слугуватиме не тільки для періодичної добавки води, але і як засіб заповнення теплової мережі вашого будинку після випорожнення. У вас може виникнути закономірне питання: а куди ж дівається вода з труб, особливо коли немає контакту з атмосферою? Уявімо відповідь у вигляді переліку:
- найбільше води випаровується через розширювальний бак, якщо система – відкрита. Це основна причина, чому обсяг теплоносія значно знижується. В інших випадках зменшення не настільки помітно.
- періодичне спрацювання автоматичних воздухосбрасывателей, як не дивно, теж призводить до витоку теплоносія. У найвищих точках, де вони встановлені, температура води найбільша, а значить, вона випаровується інтенсивніше. Клапан повітрявідводчика, скидаючи повітря, одночасно видаляє і водяна пара.
- постійна робота в температурному режимі, близькому до максимального, як це буває з твердопаливними котлами, викликає спрацьовування запобіжного клапана. Потрібна підживлення закритої системи опалення, щоб компенсувати кількість теплоносія, потихеньку минає через клапан.
- причиною можуть бути різного роду протікання.
Примітка. Теплоносій може потихеньку прокопувати через запобіжний клапан, а ви цього навіть не помітите. Краплі швидко випаровуються, залишається лише невелика ледве помітна пляма. Щоб контролювати процес візуально, рекомендується підключати до штуцера трубку, спрямовану в пляшку або каналізацію, але з розривом струменя.
Прості способи підживлення
Найбільш простий спосіб поповнювати запас води – робити це вручну. Щоб його реалізувати, потрібно прокласти ділянку трубопроводу, що з’єднує зворотну магістраль системи опалення з централізованим водопроводом. На цій ділянці потрібно встановити відсікаючий кран і фільтруючий пристрій. Проста схема підживлення показана на малюнку:
Дана схема підійде для будь-яких нескладних систем опалення приватних будинків невеликої площі. Живильний трубопровід приєднується до обратке перед насосом, так як на цій ділянці найнижчий тиск і температура теплоносія. Але разом з простотою цей спосіб має і масу недоліків:
- кількість води в трубах доведеться постійно відстежувати домовласникові, заглядаючи в розширювальний бак відкритою або стежачи за манометром закритої системи опалення;
- обсяг підживлення системи опалення треба також регулювати самостійно, поки вода не побіжить через патрубок переливу розширювальної ємності.
Рада. Щоб теплоносій випадково не пішов у трубу водопроводу, коли в ній відсутній тиск, перед відтинає підживлювальної краном встановіть пружинний зворотний клапан.

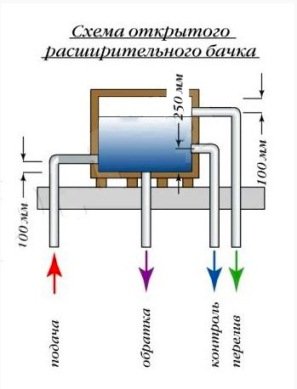

Правильним рішенням для відкритих систем буде організація додавання води не в зворотну магістраль, а безпосередньо в розширювальний бак. Тоді не доведеться постійно вибиратися на горище або під стелю, щоб оцінити рівень теплоносія. Рішення реалізується шляхом приварювання до баку 3 додаткових трубопроводів, як це зображено на схемі:
Мається на увазі, що один подаючий патрубок до ємності вже приварений. Зображений на схемі вузол підживлення працює наступним чином: через подавальний і зворотний патрубки циркулює теплоносій, його рівень в баку перевіряється шляхом відкривання крана на контрольній трубі. Вона опущена в котельню до найближчого каналізаційного зливу. Якщо після відкриття крана потекла вода, то рівень в ємності нормальний. При негативному результаті контрольний кран закривається і включається вентиль підживлення. Наповнення відбувається до тих пір, поки теплоносій не побіжить через перелив. Хоча тут також необхідно все робити самому, але зате холодна вода не надходить прямо в казан.
Важливо. Найчастіше котли, особливо твердопаливні, мають чавунний теплообмінник, що від перепаду температур може тріснути. Тому під час підживлення, особливо за першою схемою, відкривайте кран не більш ніж на третину, щоб холодна вода надходила повільно.
Організація автоматичного підживлення

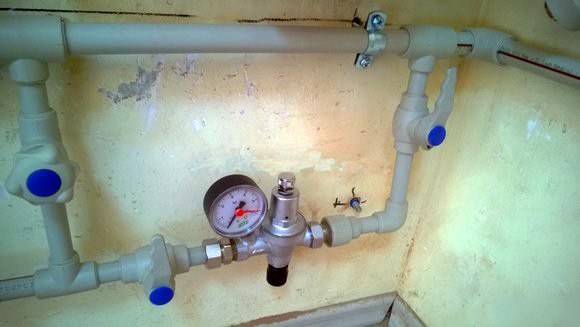

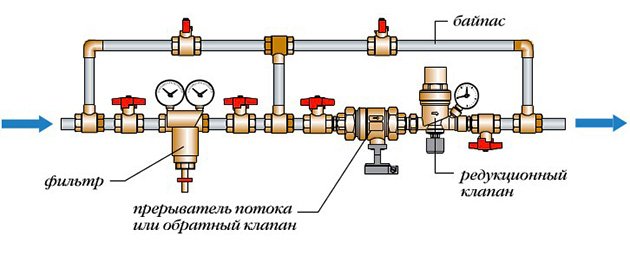

Тим, кому ніколи возитися в котельні, підійде автоматичне підживлення системи опалення. Це виллється в покупку додаткової арматури, а також в її монтаж за місцем. Суть способу та ж, що і в першій простій схемі, але замість звичайного крана на живлячий трубопровід встановлюється цілий вузол, показаний на малюнку:
Примітка. Вузол призначений для спільної роботи з закритою опалювальною системою. У відкритій він функціонувати не зможе, оскільки надлишкове тиск там дуже мало.

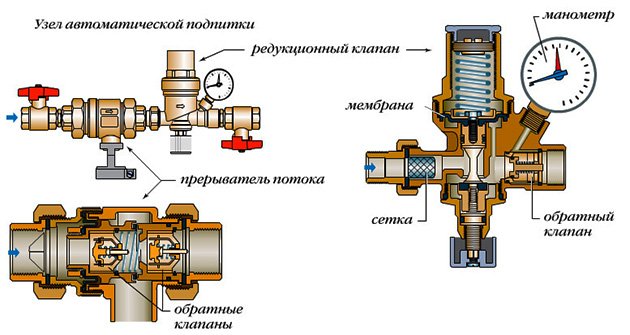

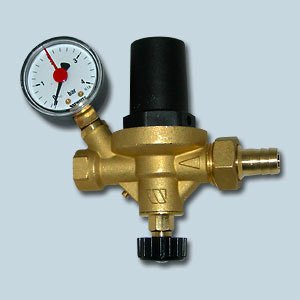

Головний елемент представленої схеми – редукційний клапан підживлення системи опалення. Діє він так: поки тиск в тепловій мережі приватного будинку вище мінімального, пружина знаходиться в стислому стані, подпираемая з одного боку теплоносієм. Коли тиск опускається нижче встановленої межі, пружина, чия сила пружності стає більше, випрямляється і відкриває прохід для потоку з водопроводу.
Щодо заповнення тиск у мережі знову зростає і долає зусилля пружини, закриваючи заслінку. Крім редукційного вузла, регулятор підживлення містить у собі сітчастий фільтр і зворотний клапан. Перед ним встановлюється відсікач потоку, що запобігає попадання брудного теплоносія в магістраль холодної води. Фільтруючий елемент обладнаний 2 манометрами, щоб по перепаду тиску визначати ступінь його забруднення. Вся арматура встановлюється на байпасі і забезпечується відсікають кранами, що дає можливість її обслуговувати.

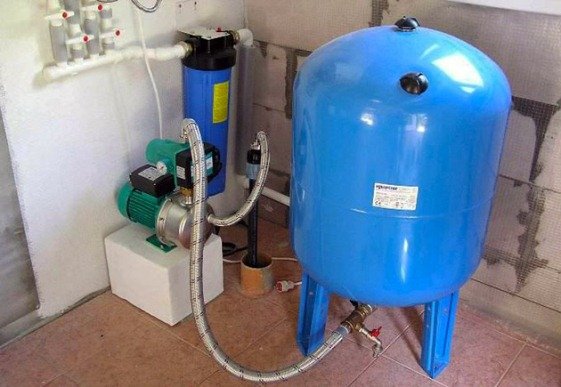

У ситуації з частими відключеннями води або при автономному водопостачання тиск на вході в автоматичний вузол повинен забезпечувати насос для підживлення системи з мембранним гідроакумулятором. Але купувати і ставити насос тільки для поповнення теплової мережі недоцільно. Його треба змонтувати і обв’язати таким чином, щоб у відсутність централізованого водопостачання насос, що нагнітав тиск у всій будинкової мережі, перекачуючи воду з запасний ємності або басейну.
Висновок
Автоматизація підживлення – оптимальний варіант, але підійде не кожному із-за витрат на додаткове обладнання та монтаж. Та й доглядати за ним все одно потрібно. Багато домовласники вважають таку автоматизацію непрактичною і вирішують питання більш простими шляхами, про яких було сказано вище.
