При влаштуванні систем опалення в приватних будинках в першу чергу визначається потужність котла і необхідна тепловіддача приладів опалення. Коли ці питання вирішені, залишається їх з’єднати з котлом трубопроводами для подачі теплоносія. З цього приводу часто виникає питання, — які схеми підключення радіаторів опалення використовуються в тих чи інших випадках? Дати відповідь на це питання покликана наша стаття.
Види опалювальних систем
За способом подачі теплоносія до батарей всі системи опалення поділяються на:
- однотрубні;
- двотрубні.
Обидва типи успішно застосовуються в котеджному будівництві, кожна з них гарна по-своєму. По своїй конструкції двотрубні схеми бувають з нижньою і верхньою розводкою, але найчастіше приймається нижня розводка опалення в приватному будинку, так як вона більш практична і її зручніше зробити прихованою. Теплоносії від котла до батарей і назад може рухатися самопливом або циркулювати примусово, спонукуваний постійно працюють насосом. Розглянемо способи підключення радіаторів опалення.
Однотрубна схема підключення радіаторів

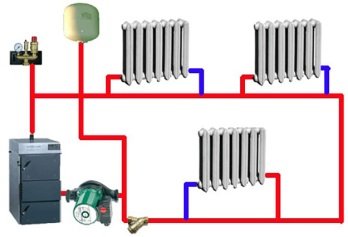

Подібні системи застосовуються дуже давно і мають свої незаперечні переваги. Простими словами, однотрубна схема підключення – це коли одна труба з теплоносієм прокладається через всі приміщення і являє собою замкнутий контур, всі підводки до приладів опалення підключаються до неї, як показано на малюнку:
Підключення радіаторів до однотрубної системи опалення
Слід сказати, що при однотрубної схемою опалення існує чимало варіантів приєднання радіаторів, ми наводимо найбільш популярні з них. В даній схемі використовується примусова циркуляція води в мережі, а підводки до батарей приєднані знизу. Така схема носить назву «ленінградка» і є найбільш економічним варіантом в плані економії матеріалів і простоти виробництва монтажних робіт. Але якщо таким способом підключити батареї, то вони будуть прогріватися нерівномірно, відповідно, тепловіддача приладів буде знижена. З цієї причини більш поширений діагональний метод з протокою теплоносія зверху вниз, зображений на рисунку:
Схема діагонального підключення батарей

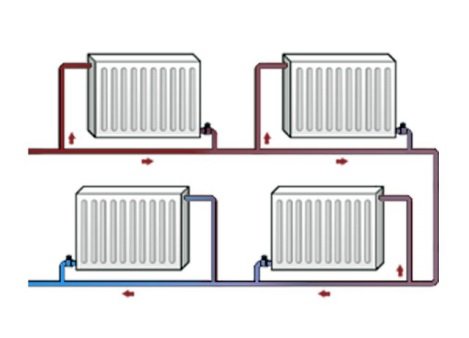

У двох— і триповерхових будинках може застосовуватися однотрубна система з вертикальними стояками. Подаючий стояк розташовується ближче до котла і пронизує перекриття. Від нього живляться гілки 1 і 2 поверхи, що потім сходяться назад до другого стояка:
В даному випадку можна застосувати діагональні, так і нижні способи підключення радіаторів. Останні, незважаючи на знижену тепловіддачу приладів опалення, користуються попитом, оскільки краще вписуються в інтер’єр будь-якого приміщення.

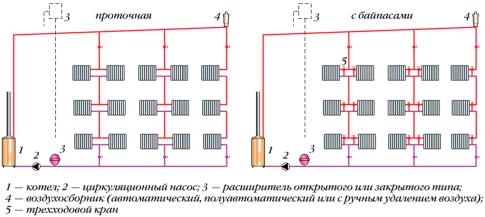

Якщо ж приміщень на всіх поверхах багато, то для організації їх обігріву підійде схема з верхньою розводкою, де подає колектор прокладається в горищному просторі, а в кожній кімнаті або суміжній з нею розташовується стояк. Горизонтальні гілки відсутні, тут застосовується бічне підключення радіатора безпосередньо до стояка. Крім того, вертикальні стояки можна виконати 2 різновидів: проточні та з байпасом. Зазвичай рекомендується в подібних системах використовувати байпаси:
Як вже було сказано, однотрубні системи простіше в монтажі і економніше за матеріалами, але вони мають ряд недоліків:
1. Потрібен точний гідравлічний розрахунок і підбір секцій в залежності від того, які обрані варіанти підключення радіаторів. Якщо це зробити абияк, то збалансувати систему буде дуже важко, особливо в умовах двоповерхового будинку. Це призведе до неефективної і неекономічною роботі схеми обігріву житла.
2. На кожну гілку можна встановити багато батарей. Кожна наступна отримує все більш холодний теплоносій і останні доведеться робити з великою кількістю секцій. Ідеальний варіант установки – 3-4 шт на кожну гілку.
3. Ускладнено автоматичне регулювання температури повітря. Термоголовка, встановлена на першому приладі, буде впливати на роботу наступного опалювального приладу і так далі.
Напрошується наступний висновок: місце пристрої для однотрубної системи – це невеликі будівлі з малим числом приміщень, у них і «ленінградка», та інші схеми будуть працювати ідеально. Головне, правильно все розрахувати і підібрати кількість секцій радіаторів.
Двотрубна схема підключення радіаторів

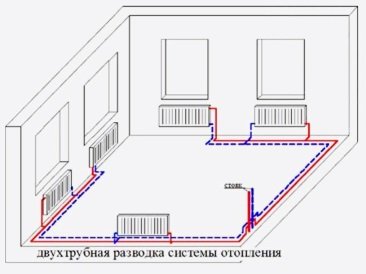

У цих системах кожен водяний обігрівач приєднується до 2 окремих трубопроводах, що проходять через приміщення. Тобто, одна підводка підключається до подаючої магістралі, а друга – до зворотного. Найпоширеніша двотрубна схема підключення з котлом і попутним рухом води в зворотній магістралі представлена на малюнку:
Підключення радіаторів до двотрубній системі опалення
Схема з попутним рухом теплоносія – один з оптимальних варіантів, оскільки вона гідравлічно врівноважена спочатку. Шлях, що долає вода в прямій трубі, дорівнює довжині зворотного трубопроводу та їх гідравлічний опір однаково. При цьому краще використовувати діагональний спосіб підключення батарей.

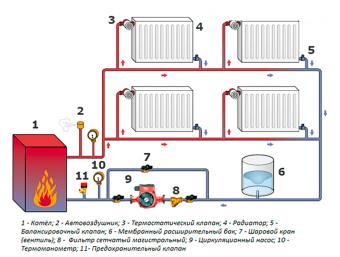

Дані схеми бувають і тупиковими. Тоді охолоджений теплоносій від останнього приладу в ланцюжку долає найдовший шлях, а від першого – найкоротший, що добре видно на схемі:
Тут потрібно балансування шляхом регулювання подачі гарячої води в кожну батарею за допомогою кранів або термостатичних клапанів.
Не можна не сказати про двотрубних самопливних системах з верхнім розведенням, чия робота заснована на принципі конвекції і виконується діагональне підключення радіаторів. Її головне достоїнство – енергонезалежність, а область застосування – житлові будинки невеликій площі і поверховістю не вище двох. Недолік же – велика матеріаломісткість внаслідок збільшених діаметрів труб, а також верхнє під’єднання, що виглядає не завжди естетично.
Сфера застосування даної схеми дуже широка, двотрубна система опалення застосовується в будівлях будь-якого призначення, а в індивідуальних котеджах і поготів. Єдиний її недолік – висока матеріалоємність і складність складання з лишком компенсується численними перевагами:
- Можливість пристрою як самопливної системи, так і мережі з примусовою циркуляцією води.
- Гнучкість. Схема без проблем підбирається для будівель будь-якої складності.
- На одну гілку ставиться 8-10 батарей без додаткових гідравлічних регуляторів.
- Оскільки підключення до двотрубної системі здійснюються окремо подача і обратка, то робота радіаторних термостатичних клапанів не впливає на інші прилади, а значить, можна організувати автоматичне регулювання обігріву будинку.
Про приєднання батарей до трубопроводів
Якщо раніше вибір опалювальних приладів і аксесуарів до них був невеликий, то зараз на ринку є досить новинок, що змушують виглядати наші інженерні мережі естетичніше. Зараз до кожного виробу можна придбати симпатичний набір для підключення батарей, в нього може входити безліч корисних аксесуарів: вентилі, клапани, термоголовки та інші елементи для швидкої і зручної складання обігрівача.
Наприклад, комплект для підключення радіаторів опалення, включає в себе цілий вузол з регулювальною арматурою. Він актуальний при бічному підключенні приладу до мережі і додатково оснащений клапаном для термоголовки:
Велику популярність здобули також алюмінієві і біметалічні радіатори з нижнім підключенням подаючого і зворотного трубопроводів. Подібні вироби створюються для приєднання до прокладених приховано в підлозі трубах і вартість їх дорожче звичайних. Незважаючи на це дані прилади монтують спільно з відкрито прокладеними трубопроводами, додаючи фірмовий вузол нижнього підключення, як показано нижче.
Конструкція батарей має одну особливість: вода спочатку проходить шлях знизу вгору по першій секції, а потім вже розтікається по всіх інших, як і при звичайному верхньому приєднання, що дуже зручно. Але в той же час радіатори з нижньою підводкою мають такий недолік, як некоректна регулювання від термоголовки. Поставити її можна, але елемент буде реагувати на температуру повітря у самої підлоги.
Висновок
Вибір схеми підключення котла до опалювальних приладів – питання непросте. Якщо у невеликому одноповерховому будинку ви ще можете самостійно накреслити схему, підібрати радіатори та комплекти підключення до них, то в більш складних випадках рекомендується це робити з допомогою фахівця.
