Багато майстри-умільці роблять дров’яні печі і навіть котли з товстостінних труб. Але часто така труба стає занадто дорогим задоволенням, в той час як під рукою може виявитися пара-трійка старих коліс від машини. В такому випадку у вас може вийти чудова пічка з колісних дисків, а про те, як її змайструвати, ми розповімо в цій статті.
Які пічки можна зробити з автомобільних дисків?
На даний момент домашні умільці винайшли декілька різновидів залізних печей, зібраних з колісних дисків. Їх можна розділити за сферами застосування:
- опалювальні;
- банні;
- для приготування їжі, в тому числі щоб смажити шашлик.
Ці автомобільні деталі привабливі в першу чергу товщиною металу. Корпус дров’яної печі з сталевого диска прогорить дуже нескоро, особливо якщо взяти колесо від вантажного автомобіля. Останні, як правило, використовують для виготовлення банних печей, оскільки вони відрізняються великими розмірами і товщиною металу. Для банної печі, часто працює в екстремальних умовах, це важливий чинник.
З дисків від легкових і комерційних автомобілів може вийти як хороший дров’яної опалювач в гараж, так і невеличка грубка для шашлику. Розглянемо їх все по порядку.
Теплогенератор на дровах, зварений з дисків
Автора печі, представленої нижче на фото, надихнула конструкція відомих обігрівачів типу «Булер’ян». Тільки оригінал коштує пристойних грошей, а ось таке власноручне виріб коштує вдесятеро дешевше, за умови, що в господарстві знайдеться 3 колеса від УАЗа або Газелі. Крім того, потрібно трохи листового металу і труби діаметром 100-150 мм, та ще короткий патрубок ?76 мм.

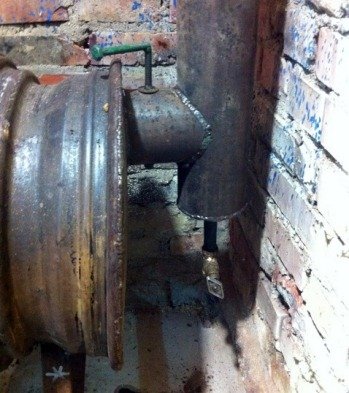

Найважче – вирізати з колісних дисків внутрішню частину. Болгаркою не дуже зручно, та й метал товстий. Краще газовий різак, але якщо його немає, то згодиться і болгарка. Потім за допомогою зварювального апарату диски герметично з’єднуються, утворюючи корпус. Задня частина закривається металевим листом з привареним до нього патрубком димоходу 100—150 мм. Якщо є бажання, то на цьому патрубку встановлюється заслінка регулювання тяги, як показано на фото:
Робити заслінку управління тягою необов’язково, якщо зробити піч з колісних дисків з регульованою подачею повітря. Для цього в передні дверцята вбудовується патрубок з повітряною заслінкою з підпружиненою віссю. Крім цього, всередині топливника встановлена додаткова пластина, що розділяє простір на 2 частини, як у «Булерьяне». Вгорі виходить вторинна камера, куди і приварений патрубок димохідної труби.
Піч може приймати будь-діаметр, довжину і орієнтацію в просторі. Все залежить від кількості та розміру дисків, а ще – від вашої фантазії.
Піч для лазні

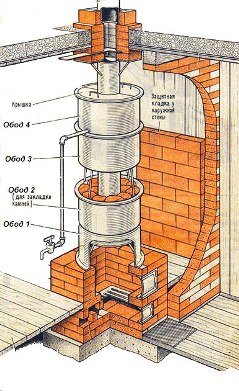

Для виготовлення банної печі колеса від легкових машин не підійдуть, — занадто малі. Автор ідеї, чия схема показана нижче, використовував 4 старих обода від вантажівки ЗІЛ-130. Розташовуючись один над одним, кожен з них виконує свою функцію:
- перший диск служить ковпаком для камери згоряння. За задумом банна піч має невеликий топливник з цегли з дверцятами, що виходять в передбанник;
- другий обід – це кам’янка;
- третій – додатковий теплообмінник, що відбирає енергію димових газів і передає її всередину парної;
- четвертий диск – це бак для нагріву води.
Примітка. Можна обійтися і без цегляної топки, організувавши таку всередині першого обода. Але тоді топити лазню доведеться з парної, так і щільно прилеглі дверцята в корпусі диска зробити складніше.

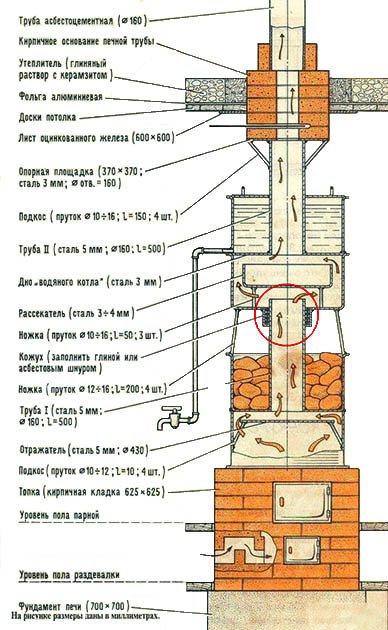

Всі додаткові деталі з металу, необхідні для складання печі, показано на наступній схемі. Банна піч, зроблена своїми руками, працює за таким принципом: дрова, гарячі в топливнике, віддають тепло через свої стінки і обід №1 з вирізаним дном. Він зварений з другим диском, де дно залишилося на місці, завдяки чому його можна заповнити камінням. Всередині крізь них проходить труба з відхідними продуктами горіння і нагрівальними кам’янку.
Далі, труба потрапляє всередину третього обода, де замість дна встановлений розсікач газів з листового металу. Продукти згоряння омивають розсікач, а піч для лазні з дисків віддає більше тепла, так як ця секція грає роль економайзера. Ну і остання стадія охолодження димових газів проходить всередині 4-го обода, перетвореного у бак з кришкою та краном для води. В результаті піч працює не гірше заводських примірників, а по довговічності вона переплюне будь-яку з них.
Піч для шашлику
Це чудове пристосування виготовляється з двох дисків від коліс легкових авто. Хоча, якщо комусь захочеться грубку побільше, то ніяких обмежень немає: можна застосувати колеса від УАЗа або ГАЗ-53. В одному з них акуратно вирізається дно, а потім обода зварюються разом.
Щоб агрегат надійно встановлений на будь-якій поверхні до нижньої секції зварюванням кріпляться ніжки, як показано на фото.До речі, отвір для маточини теж треба заглушити, а от бічні отвори можна залишити, крізь них в топку буде надходити повітря. Для зручності перенесення до корпусу зовні приварюються ручки, а в бічній частині вирізається отвір під дверцята.
Остання виготовляється з цього самого шматочка, посадженого на петлі. Все, піч з автомобільних дисків для шашлику і приготування їжі готова. Як показує практика, на ній уміщається 5 шампурів з м’ясом.
Рада. Відрізане днище верхнього диска викидати не треба, воно може служити підставкою для невеликої каструлі, чайника або сковорідки.
З іншого боку від дверцята слід приварити патрубок для димоходу, досить діаметра 50-70 мм Плитку можна трохи модернізувати, так як при роботі через нижні отвори прокидається попіл, це не дуже приємно. Отвори треба заглушити, а надходження повітря регулювати дверцятами топливника. Подробиці про грубці показано на відео:
Висновок
Після вивчення суті питання напрошується висновок, що виготовлення печі з колісних дисків – справа дуже просте. Частково це так, особливо для людей, добре знайомих із зварювальними та слюсарними роботами по металу. Хоча у випадку з банної піччю доведеться повозитися з цегляною кладкою, так і монтаж в парній треба виконати правильно. Ну а для тих, хто ще не дружить зі зварювальним апаратом, є прекрасна можливість потренуватися на печах.
