Кількість автомобілів на наших дорогах зростає з року в рік. Підвищується і рівень шкідливих вихлопних газів у атмосфері, збільшується маса зношених шин і запчастин на звалищах. Однак, один вид автомобільних відходів все ж може принести реальну користь. Це відпрацювання масла з двигуна та інших вузлів і агрегатів, що застосовується багатьма автолюбителями і навіть домовласниками як енергоносія для обігріву гаражів і будинків. Головну роль тут відіграє піч на відпрацьованому маслі, найчастіше – саморобна. Мета нашої статті – розповісти про пристрій подібних печей і способи їх виготовлення в домашніх умовах.

Піч на відпрацюванні для гаража

У широких колах автовласників цей простий агрегат добре відомий. З його допомогою можна успішно опалювати невеликі приміщення, де немає високих вимог до чистоти або естетиці. Це гаражі, невеликі дачні будиночки, майстерні та інші аналогічні будови.

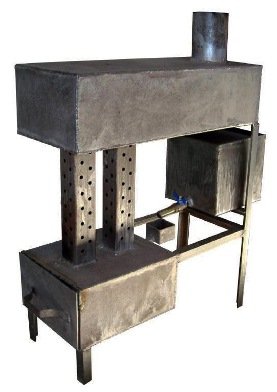

Показані на малюнку саморобні печі на відпрацьованому маслі мають наступні достоїнства:

• простота конструкції і дешевизна;
• невимогливість до якості палива;
• хороша тепловіддача;
• опалювач спокійно переносить періодичні розпалювання в зимовий час;
• компактність і мобільність;
• відсутня необхідність проведення монтажних робіт.

Для того щоб проста олійна пічка функціонувала надійно і стійко, потрібно тільки одне — димохідна труба з хорошою тягою.

З недоліків необхідно відзначити низький ККД самого агрегату і присутність неприємного запаху парів масел, що з’являються на деяких режимах роботи. Також варто відзначити різні забруднення у вигляді плям на підлозі або одязі, що неминуче виникають при прямому контакті з автомобільної відпрацюванням. Втім, підвищити ефективність роботи печі цілком під силу кожному домашньому майстрові, про це буде сказано нижче.

Пристрій і принцип роботи печі

Агрегат складається з двох бачків – верхнього і нижнього, сполучених між собою перфорованою трубою. При цьому верхній бачок зміщений відносно поперечної осі нижнього. В ідеалі форма цих ємностей – циліндрична, але, як показує практика, пічка з прямокутними бачками працює нітрохи не гірше. Для установки на підлогу конструкція має ніжки. Нижче на схемі показано пристрій печі:

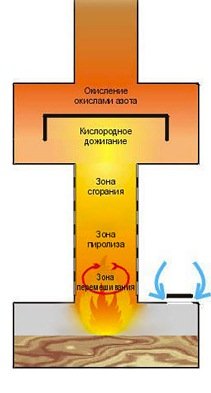

Апарат працює за принципом піролізного спалювання важкого палива. Як відомо, температура займання машинного масла досить велика, тому в домашніх умовах можна його спалити, якщо тільки звернути в пари. Щоб цього досягти, нижній бак заповнюється відпрацюванням через повітряний отвір приблизно наполовину, після чого проводиться розпал. Тут не обійтися без легкого палива зразок бензину або розчинника.

Горіння бензину викликає нагрівання відпрацьованого масла і його випаровування, внаслідок чого пари запалюються і пічка поступово переходить в робочий режим. У нижньому баку, є одночасно камерою згоряння, відбувається первинне спалювання палива з подачею повітря через отвір. Інтенсивність процесу регулюється заслінкою, що перекриває потік повітря. Витрата палива на максимумі становить 2 л / год, в режимі підтримки температури – 0.5 л / год.

Саморобний обігрівач на відпрацьованому маслі обладнаний вертикальним газоходом з безліччю отворів для проходу вторинного повітря. Потрапили в перфоровану трубу продукти горіння упереміш з масляними парами успішно допалюються в ній, а також усередині верхнього бачка. Потім димові гази огинають перегородку і залишають піч через патрубок димоходу. Їх температура досить велика, і щоб не втратити левову частку тепла разом з газами, рекомендується виконати такі заходи:

• прокласти димохідну трубу уздовж стіни через всі опалюване приміщення з ухилом у бік печі, спосіб перевірений, стінки трубопроводу віддають багато тепла в простір кімнати;
• відразу за патрубком газоходу встановити водяний контур – економайзер, підключивши до нього пару опалювальних батарей і невеликий бак – акумулятор.

Піч на відпрацювання з водяним контуром може працювати лише в умовах постійного обігріву будівлі. В разі періодичного протоплювання систему доведеться заповнити антифризом. Зате ККД установки зросте з безнадійних 40%, як у буржуйки, до оптимістичних 50-55%.

Як виготовити?

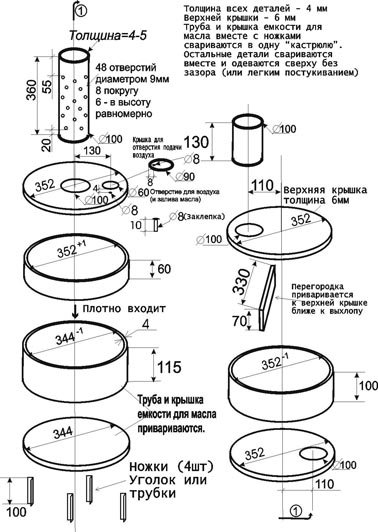

Будь-який домашній майстер, що володіє технікою та прийомами зварювальних робіт, може спокійно і швидко виготовити цей нехитрий агрегат. Спочатку слід зробити заготівлю матеріалів, орієнтуючись на креслення печі, що працює на відпрацьованому маслі:

Слідуючи настільки докладного керівництва, залишається тільки взяти і виконати зборку заготовлених деталей. Для роботи буде потрібно стандартний набір інструментів і пристосувань:

• зварювальний апарат;
• кутова шліфувальна машина;
• дриль з набором свердел;
• комплект слюсарного інструменту;
• вимірювальні пристосування.

По закінченні складання важливо перевірити обидві ємності на герметичність та якість зварювальних швів, оскільки масляна відпрацювання з часом може просочитися через найдрібніші дефекти і пори. Виконати це своїми руками нескладно, існує безліч способів. Можна промащувати шви гасом і визначати наявність дефектів візуально, або намилювати стики і подавати всередину баків стиснене повітря.

Щоб обігрівати приміщення середньої площі, потужність олійною печі потрібно збільшувати, запропонованою вище простої конструкції буде недостатньо. Використовуючи цей принцип роботи, потужність можна нарощувати нескінченно, але все ж варіанти є. Наприклад, піч з двома камерами допалювання, окремим паливним баком і висувний топкою, що представлена нижче:

Олійна піч з примусовим нагнітанням повітря

Забезпечити теплом цілий приватний будинок площею близько 100 м2 може піч, що працює на маслі і обладнана примусовим нагнітанням повітря в зону горіння. Її переваги очевидні:

• велика потужність;
• високий ККД спалювання палива;
• можна добитися хорошого ККД використання теплоти згоряння шляхом автоматизації агрегату;
• економічність.

Звичайно, у виготовленні така піч дещо складніше, крім того, з’являється пряма залежність роботи обігрівача від надійності електропостачання. У районах, де часті відключення електроенергії, доведеться вжити заходів щодо забезпечення безперебійної роботи печі за допомогою різних генераторів.

Конструкція печі з наддувом

Наддувний саморобна піч на відпрацювання являє собою циліндричну посудину закритого типу, всередині якого розташована добре нам знайома камера допалювання у вигляді труби з отворами. В нижній частині посудини знаходиться дверцята для доступу до топці і розпалювання. Патрубок димоходу приварений до верхньої частини циліндра, а примусова подача повітря в трубу з отворами через верхню кришку або простий врізкою крізь бокову стінку.

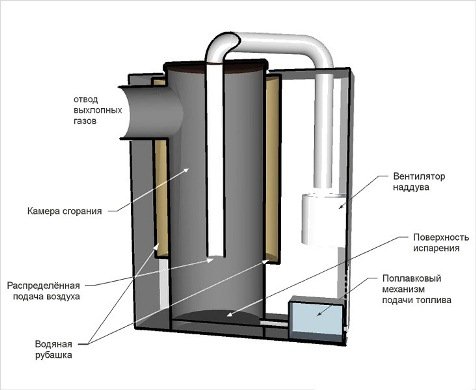

Відпрацьоване масло розташовується на самому дні судини і подається по мірі необхідності в автоматичному режимі. Способи подачі можуть бути різними: з ємності заглибним насосом або за допомогою поплавкового механізму, кому що більше подобається. Вище на малюнку показана схема печі з нагнітанням повітря, водяний сорочкою і паливоподачею з допомогою поплавкового клапана.

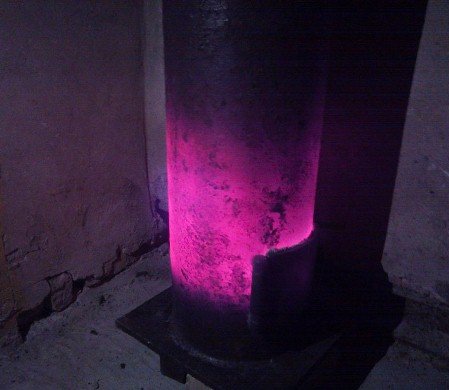

Відпрацьоване масло на дні ємності розпалюється шляхом додавання невеликої кількості бензину або розчинника, потім включається вентилятор-нагнітач. Після прогріву паливо починає активно виділяти пари, що спалюються з надлишком кисню. В результаті утворюється потужний факел полум’я, що поширюється в усі сторони, як видно на фото.

Рада. Дана конструкція печі має одну особливість: від сильного полум’я низ судини розжарюється до червоності. Коли потрібно обігрівати приміщення, то навпроти цієї зони зовні ставлять вентилятор обдування. Якщо ж мова йде про опалення будинку, то піч забезпечують водяною сорочкою.

Продукти горіння, що залишають тіло печі, мають дуже високу температуру (іноді до 400 ?С), як і в попередньому випадку. З метою недопущення викиду тепла і підвищення ККД агрегату димар треба обов’язково забезпечити водяним теплообмінником, підключеним до системи опалення через накопичувальний бак. Тоді можна добитися показника ефективності печі близько 80-85%.

Рекомендації по виготовленню

Щоб зробити піч на відпрацювання з наддувом, найпростіше взяти старий балон з-під пропану. У ньому треба вирізати отвори для дверцят та димоходу, а також врізати трубу для подачі повітря. Діаметр останньої не має вирішального значення, в нашому випадку підійде розмір 50 мм. Отвори в трубі треба виконати діаметром 9 мм за такою ж схемою, як і у звичайній пічці. Крім того, доведеться відрізати верх балона і виконати кришку з ущільненням з азбестового шнура. Для зручності не завадить приварити до неї ручки. Як це все реалізовано на практиці, можна подивитися на відео:

Щоб піч на відпрацювання, зроблена своїми руками, могла працювати в різних режимах і піддавалася регулюванню, її постачають відповідною автоматикою. Для цього набувають контролер з датчиками температури і пов’язують його за схемою з вентилятором. Тоді з’явиться можливість встановлювати необхідну температуру нагрівання і управляти нею, знижуючи при необхідності продуктивність нагнітача.

Для довідки. Найчастіше така конструкція виготовляється без примусової подачі повітря. Робота агрегату повністю залежить від сили тяги в димоході, а регулювання відбувається вручну, заслінкою.

Висновок

Не можна сказати, що саморобна олійна піч – це дуже простий пристрій і зробити його раз плюнути. Але, з іншого боку, ніяких особливих складнощів тут немає, серйозно повозитися доведеться лише з наддувний версією пічки на відпрацьовуванні. Багато часу забере виготовлення водяної сорочки або теплообмінника на димохід, та ще монтаж та налаштування автоматики.
