Нині парове опалення житлових будинків вважається пережитком минулого. В принципі, пар ніколи в опалювальні системи квартир і не подавався, а тільки від котелень до теплових пунктів. Цей вислів давно увійшло у вжиток і в народі означає якраз звичайне водяне опалення. Тим не менш в інтернеті часто можна зустріти рекомендації про те, як треба монтувати в приватних будинках парові системи. У даній статті буде роз’яснено, чому обігрівати своє житло пором неприпустимо.
Особливості парового опалення
В радянські часи на багатьох промислових підприємствах, чиї котельні виробляли пару для технологічних потреб, організовувалося опалення, де він служив теплоносієм. В якості батарей застосовувалися регістри або сталеві конвектори, а котел для парового опалення забезпечував тиск в системі 3 Бар і вище при температурі теплоносія понад 130 ?С. При цьому поверхня регістрів представляла небезпеку опіків для працівників підприємства.
З тих пір на переважній більшості підприємств пройшла реконструкція і здійснений перехід на водяне або повітряне опалення. Але, як ми вже відзначали, безліч інтернет-ресурсів дають рекомендації по монтажу парового опалення в приватних будинках, що саме по собі нонсенс. Це мотивується тим, що система парового опалення в приватному будинку:
- не вимагає радіаторів великих розмірів, тому що температура теплоносія набагато вище;
- забезпечує дуже швидкий прогрів приміщень;
- потребує трубопроводах меншого діаметру, ніж водяна;
- обійдеться дешевше в обладнанні і монтажі.
Щоб розвіяти всі міфи і позбавити домовласників від непоправних помилок або порожньої витрати часу на вивчення всіх аспектів, ми розглянемо принцип роботи парового опалення і перерахуємо всі його особливості. Отже, спочатку котельня установка виробляє пар певної температури і тиску, ці параметри безпосередньо взаємопов’язані. Наприклад, при температурі 133 С тиск пари становить 3 Бар, при 140 ?С – 3.5 Бар, а при 144 ?С – 4 Бар.

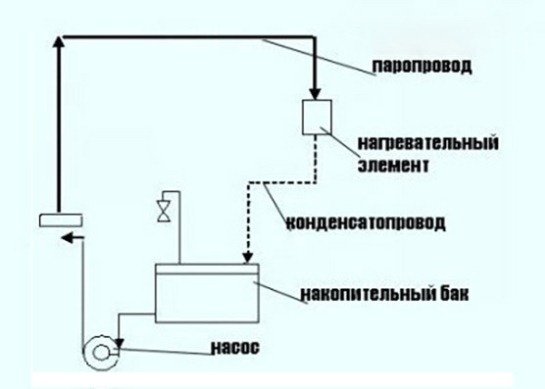

Пара під тиском рухається по трубопроводу, чий діаметр повинен бути більше, ніж для такої ж маси води. Віддаючи тепло в радіаторах, він конденсується, але лише частково, в результаті чого виходить пароводяна суміш. Рухаючись назад по конденсатопроводу, вона проходить процес вторинного скипання, що загрожує гидроударами. Щоб парове опалення на дровах або іншому паливі функціонувало нормально, слід виконати такі вимоги:
- щоб позбутися пароводяної суміші, на кожній гілці потрібно ставити спеціальний роздільник – конденсатовідвідник;
- систему можна збирати тільки із сталевих безшовних труб (наприклад, по ГОСТ 8732-78). Труби водогазопроводые, мідні, а тим більше полімерні використовувати для пари неприпустимо;
- всі опалення приватного будинку повинна монтуватися на фланцях або зварюванні, звичайні муфтові з’єднання потечуть через півроку;
- запірно — регулююча арматура теж потрібна спеціальна, призначена для роботи з парою.
Про парових котлах і їх обв’язку

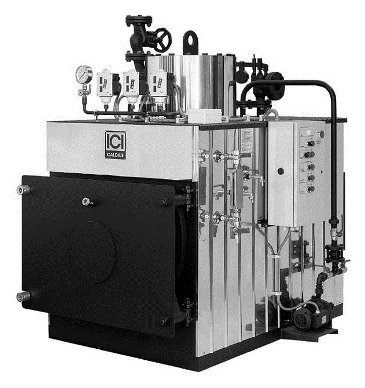

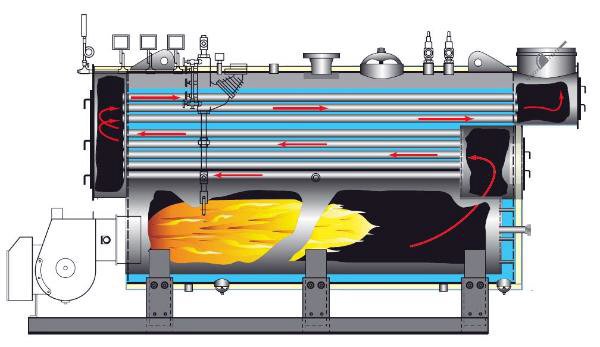

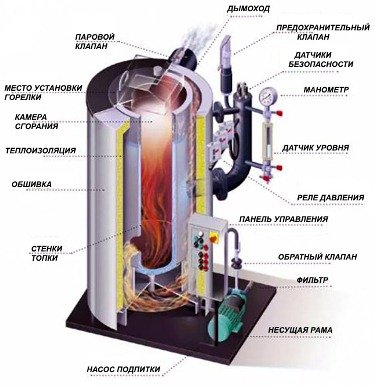

Теплова установка для виробництва пари не в приклад складніше водогрійного котла. Їй доводиться працювати з високим тиском і температурою, тому якість застосовуваного металу вище, а товщина — більше. Крім того, агрегат обладнаний дорогої апаратури автоматики і безпеки. Нижче на малюнку представлена схема парового котла:
Примітка. У вертикальних версіях парових агрегатів пальник встановлюється зверху, а в горизонтальних – збоку.
В силу екстремальних умов роботи установка котла включає в себе і забезпечення водопідготовки. Так, проста вода з крана тут не підійде, її треба обов’язково знесолити, очистити і видалити розчинений кисень. В іншому випадку змійовик, де відбувається випаровування води, вийде з ладу дуже швидко. На подаючому трубопроводі теплогенератора встановлюється сепаратор, не пускає в труби не испаренную воду.
Що стосується циркуляції, то насос для парового опалення тут працює інакше. Пара рухається по трубах самостійно, як і конденсат. Останній надходить в накопичувальну ємність, встановлену в котельні, звідки насос підживлення закачує її в казан по мірі необхідності для повторення циклу.
З вищесказаного напрошується висновок, що паровий генератор складніше, дорожче і набагато вимогливіше водогрійного. Не може йти і мови про те, щоб виготовити паровий котел своїми руками, це дуже небезпечний експеримент.
Схема парового опалення

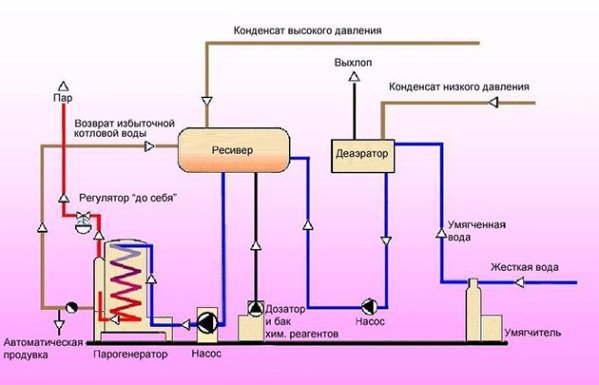

За великим рахунком, схеми систем опалення для пари та води практично однакові. Тільки у випадку з парою ускладнюється підключення до котла, з’являється додаткова накопичувальна ємність для конденсату (ресивер) і апарати водопідготовки, що і продемонстровано на схемі:
Незалежно від того, своїми руками ви збираєтеся монтувати опалення, або наймати фахівців, ми представимо 5 аргументів, чому воно не повинно бути паровим:
- парове опалення травмонебезпечно: розігріті до 130 ?С радіатори і труби – джерело опіків для вас і ваших дітей;
- відсутність економії: здійснювати регулювання температури в приміщеннях, що обігріваються парою, практично неможливо;
- купівля та монтаж парових котлів, а також спеціальної арматури обходиться набагато дорожче традиційних водяних систем;
- введення в експлуатацію обладнання, що виробляє пар, вимагає дозволу від відповідних органів контролю;
- обладнання для генерації пари є джерелом підвищеної небезпеки. Його сфера застосування – промислове виробництво.
Водяне опалення від печі

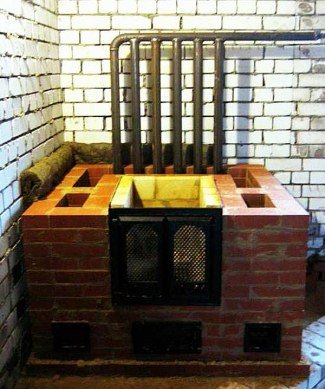

Існує таке поняття, як пічне парове опалення, введене в ужиток ще нашими дідами. Але ніякого пари в трубопроводах тут немає, це водяна система з радіаторами, що працює від теплообмінника, встановленого в топці або газоході печі. Теплообмінники для цих цілей бувають двох типів: у вигляді змійовика або ємності з патрубками. Бак зазвичай варять із нержавіючої сталі, а змійовик роблять з товстостінних сталевих труб.
Рада. Коли планується зробити обігрів на дачі або в іншому приміщенні з періодичним способом топки, то щоб уникнути розморожування батарей і теплообмінника в печі в систему необхідно залити незамерзаючу рідину – антифриз.
Щоб зробити парове опалення від грубки, потрібно виконати трубну розведення і встановити радіатори. Як правило, потужності теплообмінника вистачає на хороший нагрівання 2-4 батарей, на це кількість і треба орієнтуватися. Систему можна зробити самопливної, але це захарастить ваш будинок трубами великого діаметру. Якщо немає гострої необхідності, то краще встановити циркуляційний насос і прокласти магістралі над підлогою.
Як і у випадку з котлами, які спалюють тверде паливо, на подаючий трубопровід слід встановити групу безпеки. Процес горіння в топливнике не завжди вдається проконтролювати або вчасно призупинити, так що наявність запобіжного клапана з манометром не завадить. Оптимальний варіант, при якому перегрів пічного бака практично неможливий – це наявність теплоаккумулятора.
Висновок
Використовувати при обігріві приватного будинку в якості теплоносія водяна пара – це дорого, неефективно і просто небезпечно. З цих причин від подібного опалення відмовляються навіть промислові підприємства, що виробляють пару на технологічні потреби.
