Фасадні панелі з утеплювачем використовуються для поліпшення теплозахисних характеристик житлових будинків, громадських та промислових об’єктів. Їх монтаж здійснюється на бетонні, цегляні, дерев’яні та інші конструкції.

Панелі можуть імітувати різні види обробки. Наприклад, бувають фасадні панелі під камінь з утеплювачем, під дерево або під цеглу і т. д.

Панелі для утеплення фасаду будинку. Установка цокольного профілю. Технологія монтажу фасадних панелей. Затирка швів

Фото утеплення фасаду.

Підготовчий етап

Для виконання системи утеплення фасадів, в першу чергу, необхідно підготувати лісу, встановлення яких вимагає дотримання певних вимог:

  • від стіни до стійки лісів не менше 400 мм,
  • ліси мають захід за кут споруди не менше двох метрів,
  • для їх кріплення використовуються, по можливості, дверні, віконні прорізи.

Підготовка стін

Утеплені панелі для фасаду можна встановлювати на рівну, заздалегідь підготовлену поверхню стін будинку нової або старої споруди. Якщо об’єкт не відповідає цим вимогам, потрібно провести додаткові підготовчі роботи, оскільки цей момент має вплив на основні експлуатаційні якості утеплення.

Іншими словами, необхідно вирівняти стіни, зміцнити або відбити осыпающуюся штукатурку або плитку, якщо вона є.

Увага! Основа, до якої кріпляться панелі, повинна бути надійною і міцною. Не можна допускати, щоб вона обсипалася.

Розрахунок

Перед вибором теплоізоляції слід провести її розрахунок. Вихідні дані беруть з СНиП II— 3 — 79*. Внутрішню температуру приймають рівною 20 градусів, середня зовнішня температура дорівнює -6,6 градусів.

У році в середньому буває 214 днів з температурою нижче 8 градусів. Наведене опір теплопередачі для житлових приміщень одно 3,39.

Розрахунок товщини теплоізоляції:

R0тр = 1/ан + d1/l1 + … + dn/ln + 1/ав

де d — товщина шару, м;

l — коефіцієнт теплопровідності, Вт/м;

ан та ав — коефіцієнти тепловіддачі, Вт/м. С.

Монтаж панелей для утеплення фасаду

Панелі для утеплення фасаду будинку. Установка цокольного профілю. Технологія монтажу фасадних панелей. Затирка швів

На фото лісу для монтажу теплоізоляції

Фасадні утеплені панелі вимагають дотримання чіткого порядку дій. Інструкція по утепленню фасадів будинків полягає в наступному:

  • Проводиться відбиття відміток нижніх фасадних елементів з установкою цокольного профілю;
  • Виконується відбиття висоти першого ряду елементів утеплення фасаду;
  • Намічаються по лініях з’єднань елементів фасаду вертикальні маяки;
  • Проводиться з лівого боку будівлі розмітка під установку першої панелі;
  • На цокольний профіль для укладання першого ряду наносять поліуретанову піну;
  • Проводиться монтаж панелей початкового ряду з інструкції до теплоизоляторам;
  • У швах облицювальних плиток проводиться свердління отворів для дюбелів, і кріпляться фасадні панелі;
  • Піною заповнюються порожнини між горизонтальними і вертикальними фасадними елементами, між ними і стіною;

Панелі для утеплення фасаду будинку. Установка цокольного профілю. Технологія монтажу фасадних панелей. Затирка швів

На фото теплоізоляція приватного будинку

  • Наступний етап слід присвятити улаштування деформаційних швів;
  • Для некратных або крайніх місць і обробки отворів, провадиться розкрій за розмірами з подальшою установкою елементів;
  • Виконується обробка порожнин піною з різаним та іншим необробленим деталей;
  • Підготовка отворів під дюбелі для встановлення декоративних фасадних елементів, установка даних елементів;
  • Проводитися затирання швів між плитами і фасадними елементами;
  • Обробка зовнішніх комунікаційних систем, встановлення різних виносних елементів.

Аналогічно проводиться утеплення лоджії зсередини.

Опис основних монтажних операцій

На відео у цій статті – процес монтажу панелей.

Установка цокольного профілю

Цокольний профіль служить стартовою рейкою, захистом нижніх панелей, також грає роль відливу. Щоб уникнути «містків холоду», цокольний профіль закріплюється приблизно на 20-25 см нижче нульової позначки – рівня підлоги.

Увага! Цокольний профіль – це не несуча конструкція. Він використовується тільки як напрямна.

Кріплення дюбелями проводиться з кроком 50 см, а для вирівнювання поверхні своїми руками використовуються поліетиленові шайби. Кутове з’єднання – косе з проміжком в кілька міліметрів, для закріплення застосовуються поліетиленові з’єднання.

Необхідно передбачити зазор між профілями та вимощенням для недопущення деформації усієї конструкції. Якщо існує конструктивна необхідність, нижня частина панелей може бути заглиблена в грунт

Панелі для утеплення фасаду будинку. Установка цокольного профілю. Технологія монтажу фасадних панелей. Затирка швів

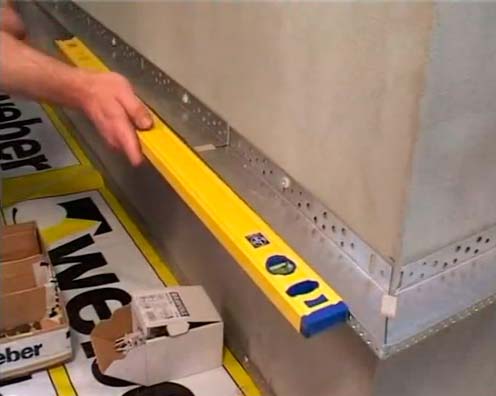

Фото установки цокольного профілю

Технологія монтажу фасадних панелей і порядок дій

Утеплюючі фасадні панелі починають монтуватися після того, як проведена розмітка і відзначена стартова відмітка. За допомогою схилу знаходять висоту початкового ряду. У разі недостатньої підготовки стіни і наявності нерівностей, слід скористатися вертикальними маяками для забезпечення точного та рівного з’єднання панелей. Для маяків застосовують поліуретанова піна.

Перед монтажем першого ряду на цокольний профіль укладається шар у вигляді валика поліуретанової піни, а далі порядок робіт наступний: панель встановлюється на розі будівлі з опорою на профіль, проводиться її обрізка під кутом 45º,з закріпленням дюбелями. Слідом закріплюються сусідні панелі, і в такій послідовності проводиться монтаж наступних рядів.

Кріплення фасадних панелей

Панелі для утеплення фасаду будинку. Установка цокольного профілю. Технологія монтажу фасадних панелей. Затирка швів

На фото схема монтажу фасадних панелей

Панелі кріпляться до стіни дюбелями, які, як правило, входять в комплектацію. Для рівномірного навантаження слід точно розраховувати розташування отворів. На багатьох фасадних системах на лицьовій частині панелей вже нанесена розмітка, достатньо просто їх акуратно просвердлити.

Варто враховувати, що для різаних частин, скоріше за все, треба самостійно провести розрахунок розподілу отворів, це відноситься і до оздоблювальних декоративним ділянок. Всі отвори в стіні, призначені для дюбелів, повинні свердлитись на 2-3 см глибше, ніж довжина дюбеля.

Оздоблення прорізів дверей і віконних укосів

Панелі для утеплення фасаду будинку. Установка цокольного профілю. Технологія монтажу фасадних панелей. Затирка швів

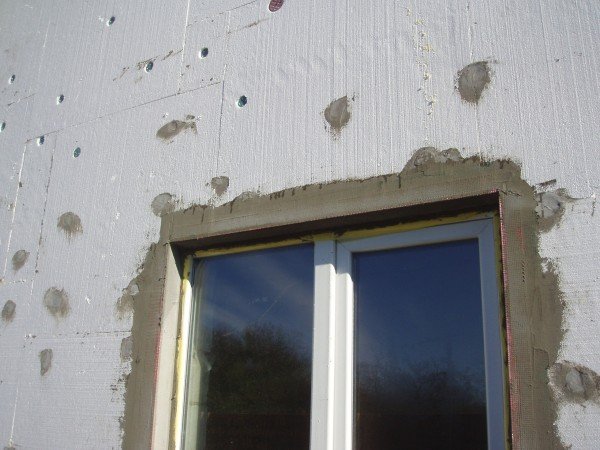

Фото закладення віконних прорізів

Після закінчення монтажу всіх елементів фасадної конструкції слід провести роботи по обробці дверних прорізів, віконних укосів. Для цього існує кілька способів:

  • декоративна штукатурка – до укосу або отвору на клей, ціна на який відносно невисока, сідає утеплювач, а потім закріплюється дюбелями. Слідом клеїться склосітка, далі – поверхня грунтується. На заключному етапі наноситься декоративна штукатурка;
  • клінкерна плитка – порядок робіт аналогічний попередньому, за винятком останнього етапу: після грунтовки клеїться клінкер;
  • сендвіч-панелі – при цьому способі дотримуються правила монтажу даного матеріалу. Попередньо так само можна провести утеплення укосів і прорізів.

Ущільнення і зміцнення конструкції поліуретановою піною

З допомогою піни фасадна панель з утеплювачем ущільнюється і зміцнюється. Таку процедуру пропенивания слід проводити після укладання кожного горизонтального ряду, також слід обов’язково обробляти утворюються при вертикальних стиках порожнини.

Для зручності проведення цієї операції використовуються спеціальні пістолети. До остаточного закріплення панелей дюбелями не можна повністю заповнювати отримані порожнини, так як це призведе до деформації всієї конструкції.

Затирка швів і обробка стикувальних вузлів виносних елементів

Шви між плитами затираються спеціальними складами. Рекомендується використання складів з вогнезахисними властивостями. Крім швів, слід обробити і всі зазори, торцеві частини – все це буде сприяти не тільки пожежної безпеки будівлі або будови, але і підвищення стійкості до різних атмосферних впливів.

Фінальний етап робіт: обробка та закладення всіх вузлів і примикань плит до виносних елементів і місць, де проходять різні зовнішні комунікації. Необхідно всі отвори, що утворилися під час монтажу, всі місця з’єднань і примикань обробити піною і затерти.

Висновок

Утеплені панелі можна використовувати як при будівництві нового будинку, так і при ремонті старого. При будівництві можна буде таким способом заощадити, поєднавши в одному матеріалі фасадну обробку і утеплювач.

При ремонті старого будинку використання утеплених панелей дозволить не тільки додати будовою новий вигляд, але і зробити його більш комфортним (дізнайтеся також як утеплити фундамент в дерев’яному будинку самостійно).
