Прислухавшись до численних порад, ви прийняли рішення-не наймати майстрів для монтажу системи опалення і виконати всі з’єднання поліпропіленових труб своїми руками. Якщо ви впевнені в успіху і добре вмієте працювати самостійно, то сміливо приступайте до підготовки і виробництва робіт.
Ми ж, зі свого боку підкажемо, які будуть потрібні інструменти і пристосування для монтажу і як правильно паяти поліпропіленові труби. За замовчуванням будемо вважати, що всі матеріали вже куплені, і залишилося тільки зібрати все за схемою.
Зварювальні апарати для поліпропіленових труб
Почнемо з підготовки монтажного інструменту. Оскільки всі з’єднання труб і фітингів з ППР виробляються способом пайки, то знадобиться спеціальний паяльник для цієї мети.
Примітка. З’єднання деталей з ППР іноді називають зварюванням. Щоб не заплутатися, запам’ятайте, що коли мова йде про поліпропіленових трубах, то спосіб з’єднання існує один – пайка, але його часто називають зварюванням. З допомогою пресових або різьбових фітингів, металопластикові труби, ці системи не монтуються.
Застосовуваний для роботи зварювальний апарат для поліпропіленових труб пропонується на ринку двох видів:

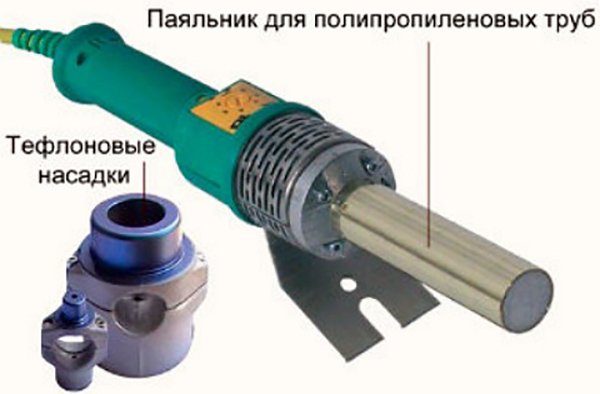

- з нагрівачем круглого перерізу;

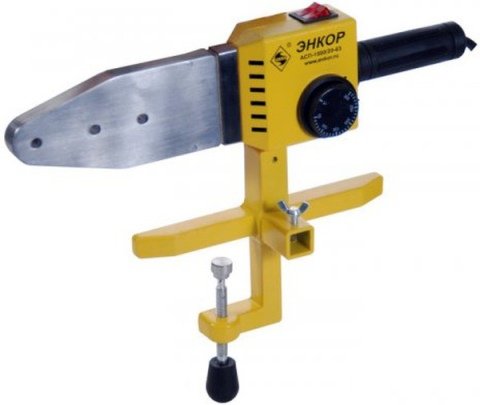

- плоским гріючим елементом.
Останній в народі прозвали «праска» із-за деякої зовнішньої схожості з цим побутовим приладом. Різні зварювальні апарати не мають принципових відмінностей, тільки конструктивні. Насадки для труб з тефлону у першому випадку надіваються і кріпляться до нагрівника зразок хомутів, а в другому – прикручуються до нього з двох сторін. В іншому особливої різниці немає, а функція приладу одна — пайка поліпропілену.
Паяльні апарати, як правило, продаються в комплекті з насадками. Найдешевший і мінімальний комплект китайського виробництва – це паяльник потужністю до 800 Вт, підставка для нього і насадки для 3 типорозмірів найпоширеніших труб – 20, 25 і 32 мм. Якщо у вашій схемі опалення присутні тільки такі діаметри і ви не плануєте паяти поліпропіленові труби де-небудь ще, крім свого будинку, або займатися цим професійно, то бюджетного набору буде цілком достатньо.

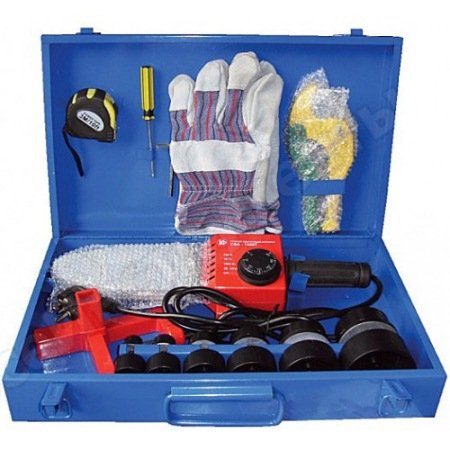

Якщо ж згідно з розрахунком і схемою знадобиться зістиковувати труби розмірів 40, 50, 63 мм, то доведеться витратитися і придбати інший набір для паяння, в якому є відповідні деталі. Ну і самі дорогі комплекти виробляються в європейських країнах, відрізняються надійністю в роботі і довговічністю. Подібні набори включають в себе такі інструменти:
- паяльник з підставкою;
- тефлонові насадки для паяльника всіх перерахованих вище діаметрів;
- ножиці для відрізки труб під чітким кутом 90?;
- шестигранний ключ;
- хрестоподібна викрутка;
- рулетка;
- рукавички.
Важливо! Оскільки спайка поліпропіленових труб – це робота з нагрітим обладнанням, то настійно рекомендується завжди користуватися рукавичками незалежно від того, є вони в комплекті чи ні. Особливо це стосується новачків, які в 99 випадках з 100 випадково торкаються до нагрівального елементу.
Робоча частина паяльника (нагрівач) будь-якої конструкції розрахована таким чином, щоб на ній можна було встановити 2-3 насадки для труб малого діаметра. Це дозволяє економити багато часу, працюючи з магістралями розміром від 20 до 40 мм.
Трохи про потужності апарату для пайки. Висока потужність необхідна для швидкого і рівномірного прогрівання деталей великих діаметрів, якими вважаються розміри 63 мм і більше. Для домашніх цілей достатньо мати праска потужністю 0.7—1 кВт. Паяльники з нагрівачами вище 1 кВт вважаються професійними, відповідно, коштують дорожче звичайних.
Рекомендації по монтажу

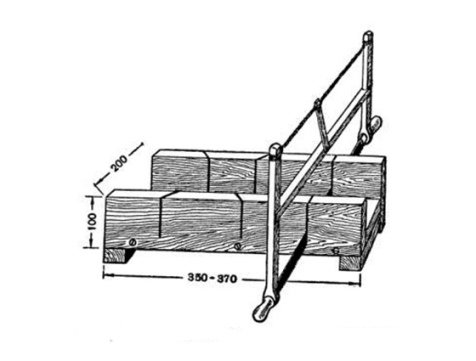

Крім праски слід приготувати і інший інструмент для пайки поліпропіленових труб, її склад наведений вище переліку. Якщо в наявності немає ножиць для відрізання труби під кутом 90?, то для цієї мети можна скористатися ножівкою і теслярським стуслом або виготовити його самостійно, керуючись кресленням:
Примітка. Коли ножиці для поліпропіленових труб відсутні і вони обрізаються ножівкою, то торець треба обов’язково зачистити від задирок зовні і всередині виробу.
До того як відрізати ділянку потрібної довжини, його треба точно розмітити. Справа в тому, що при з’єднанні частина труби входить в трійник або будь-який інший фітінг, це називається глибиною пайки. Тому до необхідного розміру ділянки, визначеній за допомогою рулетки, потрібно додати значення цієї глибини, відмірявши її величину від торця і поставивши позначку олівцем. Так як технологія пайки передбачає різну глибину занурення для різних діаметрів трубопроводів, то її значення можна взяти з таблиці:
Примітка. В таблиці вказані діапазони глибини пайки, оскільки у різних виробників труб з ППР вона варіюється в цих межах. Значення можна уточнити, вимірявши кілька фітингів глибиноміром.

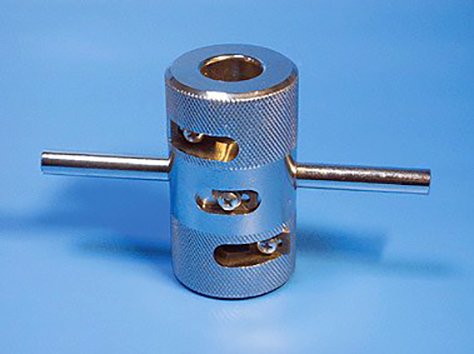

При монтажі систем опалення виконується паяння армованих поліпропіленових труб, вони відрізняються від звичайних наявністю шару з алюмінієвої фольги, скловолокна або базальтового волокна. Причому цей шар у виробах різних виробників може бути зроблений по-різному. Коли армування розташований не по центру товщини стінки, а біля зовнішнього краю, то перед пайкою труб з поліпропілену потрібно зачистка. Для цього існує спеціальне пристосування:
Процес зварювання
Перед тим як приступити до роботи, потрібно поставити на паяльник насадки, відповідні розмірами труб, а потім включити його і налаштувати. Тут треба знати, при якій температурі паяти поліпропіленові труби. Більшість виробників вказують робочу температуру 260-270 ?С, вище піднімати не варто, а то не уникнути перегріву. Недогрів теж загрожує неякісним і негерметичних з’єднанням, де потім швидко утворюється текти.
Треба розуміти, що час нагріву, діаметр виробів і температура зварювання пов’язані між собою. В таблиці ми вкажемо проміжки часу зварювання при стандартній температурі 260 ?С.
Примітка. Тривалість зварювання – це час до повного застигання пластмаси, коли стик набирає максимальну міцність.
Коли налаштування праски закінчена, приступаємо до зварювання, дотримуючись інструкції для пайки поліпропіленових труб:

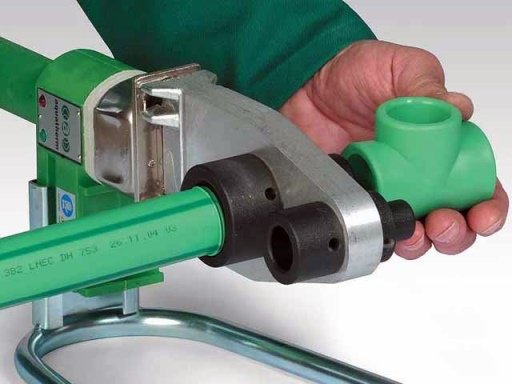

Зручніше правильно користуватися паяльником, коли він встановлений на столі, тому спочатку рекомендується пропоїти кілька тренувальних стиків. Після цього можна в зручному положенні зібрати всі можливі сайти з короткими ділянками. Далі слід прокладка магістралей з приєднанням трійників за місцем, тут вже доведеться важче. Нагріте праска для пайки потрібно буде однією стороною надягати на прокладену трубу, а на другу натягувати трійник, тримаючи апарат на вазі. Потім паяльник знімається з обох деталей і вони стикуються.
Прокладаючи магістральні трубопроводи, дотримуйтесь послідовність монтажу ділянок і елементів. Почніть складання системи від джерела тепла і йдіть до кінця, а щоб з’єднати дві поліпропіленові труби, намагайтеся використовувати тільки трійники, від яких підуть відводи до батарей. Муфти для цієї мети застосовуйте, коли інакше вчинити не можна. Уникайте стиків у важкодоступних місцях, інакше для їх виконання доведеться працювати відразу двома паяльниками, щоб прогріти з’єднуються частини.
Рада. Багато виробників поліпропіленових систем розробляють власні інструкції з монтажу своїх виробів. Звідти можна почерпнути масу корисної інформації, скористайтеся цим.
Як поєднати металопластикову трубу з поліпропіленової
В силу різних обставин буває так, що треба поєднати різні види труб, наприклад, ППР і сталь, металопластик з поліпропіленом і так далі. Такі ситуації трапляються в квартирах, де ділянку загального стояка водопроводу або опалення, прокладеного сталевий або металопластикової трубою, змінити важко, а підключитися до нього треба. Це не є великою проблемою, треба лише врахувати, що всі подібні з’єднання виконуються через різьбові фітинги.

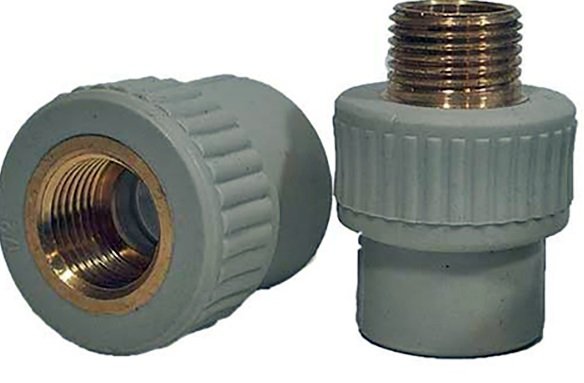

Оскільки з’єднання металопластикових труб може здійснюватися пресовими і розбірними фітингами, для стикування з поліпропіленом зручніше взяти роз’ємний фітинг з зовнішньою різьбою. У свою чергу, до торця труби з поліпропілену припаюється фітинг з зовнішньою різьбою, після чого з’єднання скручується традиційним способом, з підмоткою льону або фум-стрічку.
Роз’ємний фітінг для з’єднання труб
Коли треба врізатися в металопластикові труби, то тут найзручніше поставити трійник з різьбовим відведенням, куди згодом можна прикрутити фітінг, а потім припаяти до нього поліпропіленову трубу. Правда, з установкою трійника доведеться повозитися: треба відключити воду або спорожнити систему опалення, а потім перерізати металопластик і провести монтаж.
Висновок
Слід зазначити, що робота з поліпропіленовими трубами – не найскладніша справа, хоча і вимагає зосередженості, уваги і терпіння. Нехай ви затратите на процес втричі більше часу, ніж набили руку майстра, зате зробите для себе все якісно, а головне — безкоштовно.
