Зміст:
- У яких випадках необхідна опресовування?
- Порядок провадження робіт
- Акт опресування системи опалення
- Висновок
Така операція, як опресовування системи опалення, робиться з метою перевірки герметичності всіх з’єднань, цілісності елементів і працездатності схеми в цілому. У даній статті ми розглянемо, як правильно проводиться процедура обпресування і яким чином її виконання фіксується документально.
У яких випадках необхідна опресовування?
Для початку зауважимо, що опресовування – це випробування всієї опалювальної системи на герметичність, що виконується за допомогою спеціалізованого обладнання. Без нього проводити таку перевірку своїми руками важко, тому для проведення операції зазвичай запрошують фахівців з організації, що спеціалізується на подібних роботах. Відповідно, в кінці повинен бути складений документ, що підтверджує якість виконаних робіт — акт опресування системи опалення.
На просторах інтернету можна відшукати рекомендації, що випробування системи треба робити 1 раз в 5 або 7 років. Насправді періодичність виконання процедури для опалювальних мереж приватних будинків не регламентується, на відміну від централізованого теплопостачання. У приватних оселях опресовування системи опалення проводиться після певних маніпуляцій з нею, а саме:
- після завершення робіт з прокладання нових трубопроводів або монтажу опалювальної системи в цілому перед пуском його в експлуатацію;
- після заміни ділянок труб;
- коли відбулася заміна радіаторів або деталей обв’язки котла;
- після операції промивки трубопроводів і батарей.
Перші 3 пункту абсолютно зрозумілі: здійснювався монтаж або заміна труб та елементів, всі з’єднання підлягають випробуванню на проникність. Що стосується промивання, то після неї теж потрібна опресовування системи. Причина – можлива поява нориць після зняття шару накипу хімічним або гідравлічним способом. Такі можуть виникнути на ділянках старих сталевих труб або інших металевих елементах.
Для довідки. Обладнання для перевірки на герметичність дозволяє випробувати всю мережу трубопроводів, так і окремо її складові, наприклад, ті ж батареї.
Порядок провадження робіт
Цей порядок рекомендується вивчити з тією метою, щоб здійснювати контроль над працівниками фірми, що виконують дану процедуру. Спочатку повинні бути виконані підготовчі роботи, при новій змонтованої системи це її попередня промивка і візуальний огляд на предмет виникнення протікання. У старій схемі не завадить злити весь теплоносій, прочистити грязьовик і провести капітальну промивку. Котел від системи слід відсікти кранами.

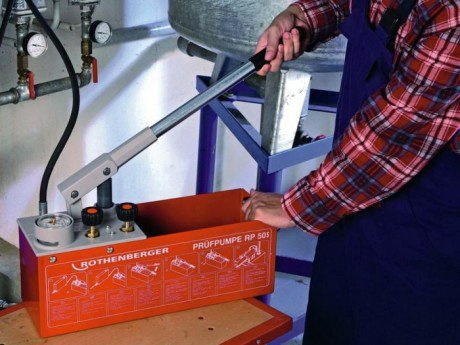

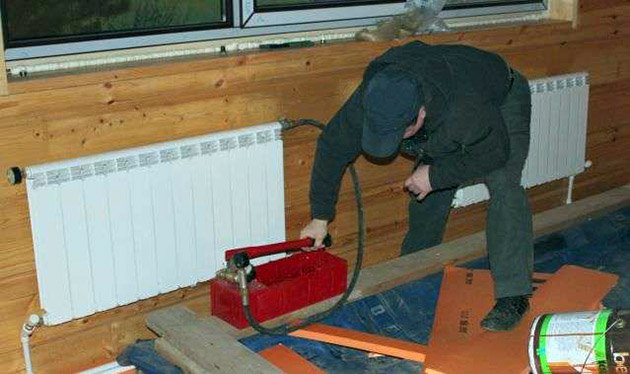

Для операції по опрессовке необхідний електричний або ручний насос з манометром. Перевірка може виконуватися шляхом нагнітання води (гідравлічний метод) або повітря (пневматичний метод) до необхідного тиску. При пневматичному способі насос просто приєднується до штуцера підживлення системи і починається нагнітання. Гідравлічний спосіб вимагає заповнення системи водою та ретельного стравлювання з неї повітря, інакше можна отримати некоректний результат.

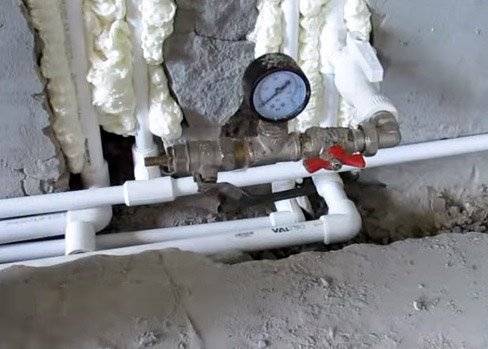

Важливо. Заводський насос для опресування системи опалення часто забезпечується манометром, розрахованих на максимальний тиск 50 Бар і по ньому нелегко визначити значення, наприклад, 9 Бар. В таких ситуаціях треба мати додатковий прилад зі шкалою не більше 16 Бар, змонтований у вигляді вузла з кранами і підключається до насоса, як показано на фото:
Повітряна опресовування опалення робиться звичайним автомобільним насосом, присоединяемым до патрубка підживлення або спорожнення через вузол з манометром, зображений на фото. Досить накачати тиск-2 Бар, для перевірки герметичності з допомогою повітря цього достатньо. Потім треба витримати трубопроводи під тиском кілька годин, при цьому зливний кран краще перекрити, зафіксувавши показання приладу.
По закінченні часу тиск у системі може впасти на 0.2—0.3 Бар, після чого стрілка манометра зупиниться. Це пов’язано з нагріванням і розширенням повітря під час накачування і вважається допустимою похибкою.
Що стосується випробування гідравлічним способом, то правила опресування (ВСН 69-97) вимагають спочатку довести тиск до робочого і провести огляд на предмет протікання або розривів. Потім протягом півгодини двічі плавно підвищують тиск у півтора рази – до випробувального. Тобто, при тиску системи 2 Бар опресовувати потрібно при 3 Бар. Якщо падіння не перевищуєте 0.6 Бар, то необхідно витримати проміжок часу не менше 2 годин. Стрілка манометра залишилася на місці? Випробування успішно завершено і можна приступати до заповнення акта.
У ситуації, коли манометр показує безперервне повільне падіння тиску у мережі, треба шукати протечку. Це робиться візуально або за допомогою мильної емульсії і пензлики. Після виявлення нещільності текти усувається і опресовування труб опалення проводиться повторно.
Акт опресування системи опалення
Даний документ вінчає успішне проведення перевірки і свідчить про якість монтажних і опрессовочных робіт. Крім загальних відомостей про місцезнаходження та адресу об’єкта акт повинен обов’язково містити наступні дані:
- вид перевіряється системи;
- значення максимального робочого тиску і температури;
- значення обпресувального тиску;
- час витримки.
Примітка. В різних країнах пострадянського простору форма акта може дещо відрізнятися, але перелік відомостей, що містяться в ньому, залишається незмінним.

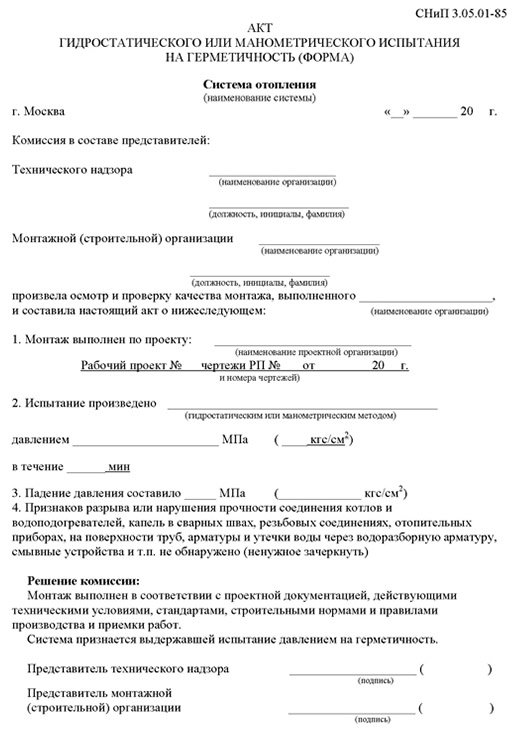

Документ повинен бути завізований Замовником (або його представником), відповідальною особою від підрядної організації і фахівцем, що здійснює технічний нагляд. Нижче як приклад наведено зразок акта обпресування водяної системи опалення:
Висновок
Пневматична або гідравлічна опресовування трубопроводів опалення – це операція, яку не варто ігнорувати або виконати абияк. Часто поміщики просто заповнюють систему теплоносієм, включають котел і починають експлуатацію без випробувань, а через час в різних місцях несподівано з’являються нориці. Перевірка підвищеним тиском для того і придумана, щоб виявити ці слабкі місця ще до введення системи в роботу.
