З кожним роком на ринку опалювальної техніки з’являється все більше сучасних твердопаливних котлів, при цьому їх ефективність постійно зростає, в деяких випадках перевалюючись за 90%. Незважаючи на це, цегляні печі для дому, чий ККД рідко досягає 70%, міцно займають свої позиції на ринку і здавати їх не збираються.

Опалювальна цегляна піч для дому, камяні печі

Цьому є просте пояснення: піч з цегли підтримує в приміщеннях оптимальне співвідношення температури і вологості повітря. Для того щоб у цьому переконатися, не потрібно ніяких приладів, – достатньо провести в такому будинку деякий час і різниця між звичайним водяним опаленням та пічних стане помітна на рівні відчуттів.

Види кам’яних печей

В нинішній час кам’яні печі з цегли викладають, користуючись кількома основними схемами, при необхідності вносячи різні зміни, які не впливають на роботу джерела тепла. Схеми, за якими робляться проекти печей, поділяються на такі види:

  • з газоходами канального типу;
  • з камерою для нагріву повітря і канальними димоходами;
  • колпакового типу.

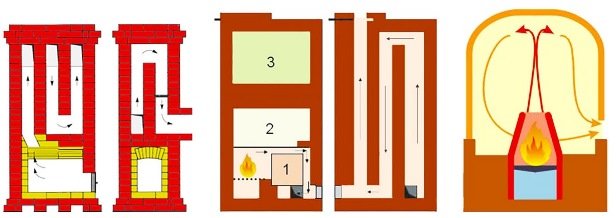

Нижче на малюнку показано пристрій цегляної печі всіх трьох видів.

Опалювальна цегляна піч для дому, камяні печі

Голландська, шведська і колпаковая піч

З лівого боку зображена найпростіша канальна схема, по ній будуються печі, не потребують багато місця та високоякісних будівельних матеріалів. Не потрібна висока кваліфікація каменяра для виконання робіт, чоловік повинен вміти класти прості цегляні стіни з перев’язкою і цього достатньо. Так звана голландська піч, що є основою даної схеми, крім перерахованих переваг може змінюватися конструктивно і додавати при необхідності варильну панель. Це означає, що її без порушення принципу дії можна підігнати під будь готову будівлю. Разом з тим є і недоліки:

  • З усіх подібних джерел тепла у голландки найнижча ефективність – до 40%.
  • Голландські цегляні печі працюють в режимі повільного горіння, тому топити їх легкими видами палива та дрібної деревиною не вийде.
  • Після загасання слід обов’язково закривати засувку, інакше за рахунок канальної конструкції кам’яна піч швидко вистигає.
  • В димохідний тракт не можна вмонтувати змійовик для підігріву води на ГВП, перекривши переріз димоходу, він порушить роботу схеми і викличе зниження і без того невисокого ККД.

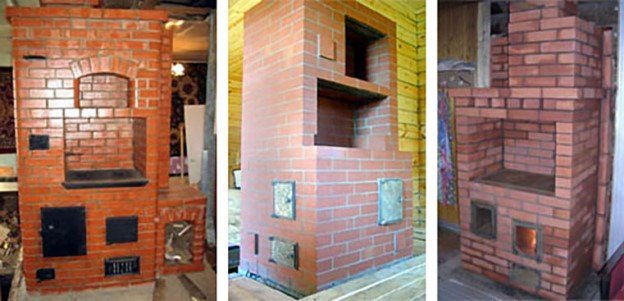

Канальні цегляні опалювальні печі різних конфігурацій представлені на наступному фото.

Опалювальна цегляна піч для дому, камяні печі

Варіанти конструкцій

Шведська піч, яка представлена на першій схемі по середині, має конструкцію досконаліше голландки і дозволяє видавати ККД до 60%. Ефективний спосіб спалювання та інтенсивний теплообмін відбувається завдяки вбудованому духовому шафі, що служить не стільки духовкою для випічки, скільки нагрівачем повітря в приміщенні. У даній печі для будинку з цегли продукти горіння, перш ніж потрапити в систему вертикальних каналів, огинають металевий шафа духовки, моментально нагріваючи його в перші ж хвилини після розтоплення.

Згадані вертикальні газоходи займають простір від підлоги до верху печі, інтенсивно відбираючи теплову енергію у димових газів. Шведська опалювальна піч володіє масою достоїнств:

  • Конструкція дозволяє встановити збоку духової шафи змійовик теплообмінника, нагріваючого воду для господарських потреб в будинку. При цьому в сушильну нішу можна додатково вмонтувати накопичувальний бак для нагрітої води, що дозволить підтримувати її температуру.
  • Допалювання продуктів горіння відбувається на початку газоходу, огинає духовку, а вертикальні шахти вони потрапляють з температурою не вище 800 ºС. Завдяки цьому канали і цегляний димар можна виконувати на цементно-піщаному розчині з простого червоної цегли.
  • Є можливість, не зменшуючи ефективності теплообміну в грубці, спрямувати частину димових газів на прогрів лежанки, для цього під нею влаштовуються горизонтальні газоходи.
  • Є варильна панель для приготування їжі, при цьому в конструкції цегляних печей передбачено 2 режими роботи (зима / літо). Перехід здійснюється з допомогою засувок, що влітку направляють продукти горіння по найкоротшому шляху в димохід.
  • Спалювати можна будь-які види твердого палива, включаючи солому і очерет.

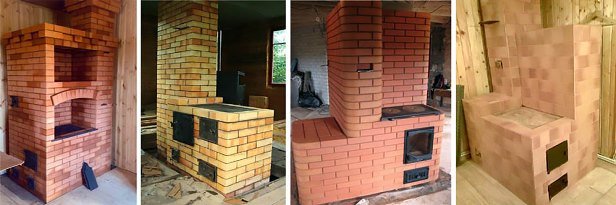

З недоліків слід зазначити суворі вимоги до якості застосовуваних матеріалів і будівельних сумішей на глині. Крім того, подібне будівництво не під силу виконати новачкові, кладка опалювальних печей цього типу проводиться фахівцями – печниками. Як зовні виглядають різні «шведки», можна побачити на фото.

Опалювальна цегляна піч для дому, камяні печі

Шведські печі

Також на першому малюнку показаний принцип дії колпакової печі. Незважаючи на уявну простоту вироби, будівництво печей подібного роду – дуже складний процес. Верхній звід будови відчуває великі навантаження, тому виконати його може тільки досвідчений фахівець. Крім цього, у даному вигляді джерел тепла практично неможлива установка контуру підігріву води для ГВП. Незважаючи на високий ККД, що в змозі досягти колпаковая піч для будинку з цегли, вони зустрічаються вкрай рідко в силу викладених причин.

Робота печей в зимовий і літній період

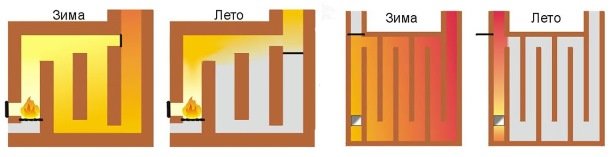

Особливої уваги заслуговує організація роботи опалювально-варильних печей в двох режимах (зима / літо). Перемикання режимів доступно у всіх печах канального типу, а також і в «шведках». Як це реалізувати на практиці, показано на схемі.

Опалювальна цегляна піч для дому, камяні печі

Як повинна працювати піч взимку і влітку

Існує 2 способи організації дворежимної роботи:

  • традиційний, з одним димарем і двома засувками;
  • з двома димовими трубами і однією засувкою.

У першому варіанті взимку засувка перекриває прямий хід продуктів горіння, примушуючи їх рухатися по всіх каналах і віддавати тепло на опалення приватного будинку. Влітку ж канали закриті другою засувкою, а прямий шлях на вихід відкрито. При економії трудовитрат і будматеріалів дана схема відрізняється небезпекою від чаду. Ефект може виникнути, якщо випадково перекрити обидві заслінки. Ну і варто відзначити, що в літньому режимі верхня частина і боки будови все одно нагріваються, віддаючи зайве тепло в кімнати посеред літньої спеки.

Другий варіант, позбавлений недоліків, проекти печей з цегли за двухдымоходной схемою, що праворуч. В якому б положенні не перебувала заслінка, шлях для продуктів горіння завжди відкритий і тяга в трубах присутній. Влітку гази підуть по шляху найменшого опору, а не у систему каналів, взимку при закритій засувці цей шлях для них буде закритий і продукти спалювання вирушать у другу трубу. Тому подібні вироби абсолютно безпечні, хоча і вимагають великих витрат при будівництві.

Примітка. Шведські цегляні печі, виконані за другою схемою, можна плавно регулювати з допомогою засувки, зменшуючи або збільшуючи інтенсивність горіння.

Другим недоліком способу слід виділити пристрій додаткових прочисток на кожній димовій трубі.

Російська піч

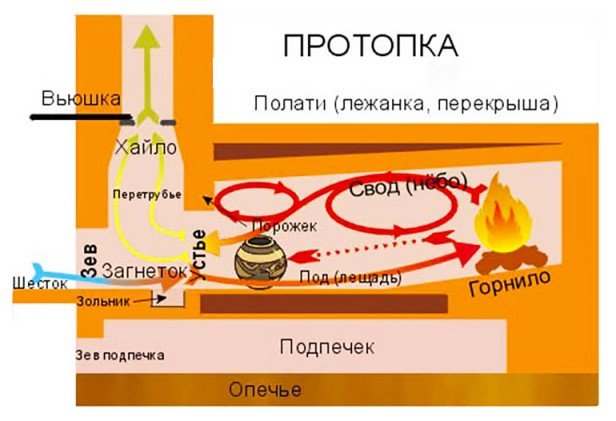

Ця цегляна піч є справжнім досягненням будівельної механіки, теплотехніки, оскільки ефективність спалювання в ній твердого палива досягає 70-75%. Конструкція джерела тепла незмінна століттями і при цьому найбільш складна у виконанні. Схема роботи канонічної російської грубки наведена нижче.

Опалювальна цегляна піч для дому, камяні печі

Конструктивна схема

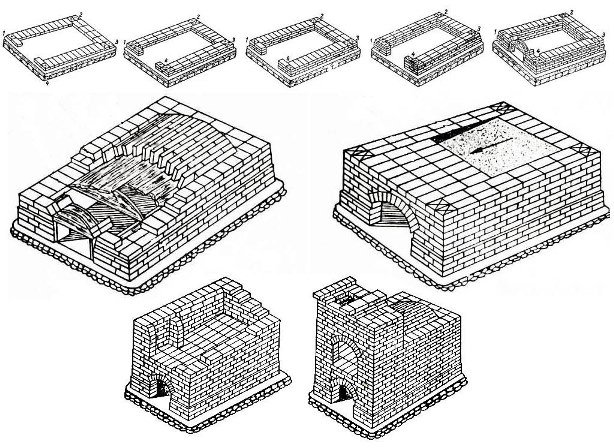

Росіяни цегляні опалювальні печі для будинку при будівництві нагадують зведення будівлі, так як їх кути необхідно викладати за такими ж правилами із застосуванням виска, рівня і інших інструментів. На схемі нижче показана порядовая кладка печей в ключових моментах, детальна ж порядовка досить складна і вимагає окремого вивчення.

Опалювальна цегляна піч для дому, камяні печі

Схема кладки російської печі

Головними достоїнствами російських опалювальних грубок крім високої ефективності є велика теплоємність, наявність повноцінної лежанки (полатей) і можливість приготування споконвічно російських страв, які іншим способом приготувати неможливо. Вимоги до якості будматеріалів тут не такі високі, як при будівництві «шведок», але ось кваліфікація майстра – пічника повинна бути відповідною.

Що ж до недоліків, то головний з них – матеріаломісткість. На невеликі печі матеріалів потрібно вдвічі більше, ніж на середню «голландку», не кажучи вже про те, що необхідний серйозний фундамент. Відповідно, складність виконання будівельних робіт спричинить за собою значні витрати.


Для кожного помешкання можна підібрати підходящий варіант пічного опалення з урахуванням усіх факторів. Перераховані види печей знаходять своє застосування як в невеликих дачних будиночках, так і в заміських котеджах, побудованих з дерева або каменю.
