Якщо ви вирішили побудувати стаціонарну теплицю для цілорічного вирощування овочів, то в будь-якому випадку треба вирішити питання її обігріву взимку і під час перехідного періоду. Існує безліч різних способів, як організувати опалення теплиці, причому більшу частину з них можна зробити своїми руками. У статті ми розглянемо ці способи, а також дамо рекомендації щодо розрахунку потужності опалювальної системи і вибору джерела теплової енергії.
Види опалення теплиць
Варіантів обігріву подібних споруд дійсно існує дуже багато, не менше, ніж для приватних будинків. У цьому легко переконатися, якщо вивчити проекти опалення фермерських теплиць різних розмірів, розміщених на різних інтернет-ресурсах.
За способом передачі тепла всередину споруди системи опалення бувають наступних видів:
- повітряні;
- водяні;
- комбіновані з прямим нагрівом грунту.
Для довідки. У великих фермерських теплицях найчастіше застосовується інфрачервоне опалення газовими або електричними обігрівачами.

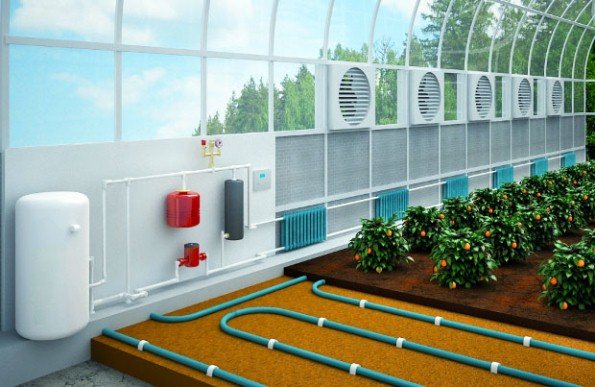

У першому випадку один або кілька джерел тепла нагрівають повітря безпосередньо в споруді, що реалізувати простіше і дешевше. Зробити водяне опалення в теплиці своїми руками складніше, але і ефект вийде більше, оскільки воно дає можливість обігрівати зони росту овочів, а не весь обсяг будови. Оптимальне рішення – комбіноване, коли окремо прогрівається рослинний грунт і повітря в тепличному споруді.
При виборі способу обігріву неминуче постає питання, чим краще опалювати будова, який енергоносій для цієї мети використовувати? Варіантів тут декілька:
- природний або скраплений газ;
- електрика;
- різні види твердого палива (дрова, вугілля).
Вибір енергоносія залежить від індивідуальних умов в кожному конкретному випадку, тому вам доведеться зробити його самостійно. Ми ж розглянемо, як можна опалити зимову теплицю тим чи іншим паливом і які схеми систем для цього застосовуються. Правда, існують і альтернативні джерела тепла, наприклад, сонячні колектори або геотермальні системи. Але перші неефективні взимку, а другі неймовірно дороги, так що приймати їх до уваги немає сенсу.
Обігрів природним газом
Цей енергоносій дуже зручний у використанні, хоча провести і підключити його своїми руками не вийде, це повинна робити спеціалізована фірма. Якщо не враховувати цей момент, та ще вартість газу для населення різних країн СНД, то це один з кращих варіантів для парників. Використовуючи газове опалення, можна організувати повітряний, водяний і інфрачервоний спосіб обігріву зимовій теплиці.

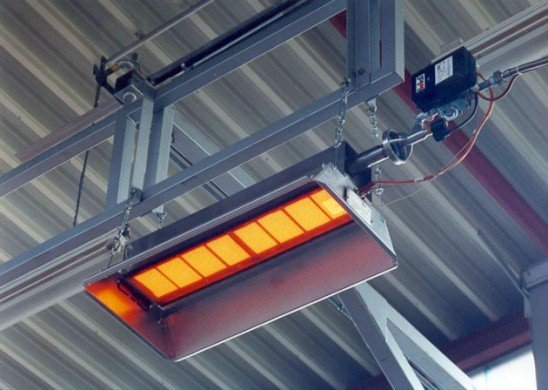

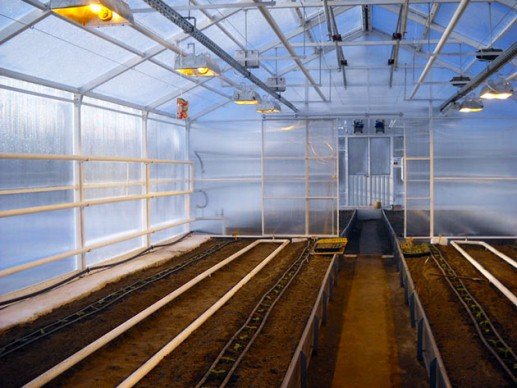

Загальноприйнята практика – установка газових інфрачервоних обігрівачів на покрівельну частину приміщення. Якщо споруда має невелику ширину, то агрегати розмішають по осі будівлі в один ряд. Важливо, щоб всі грядки потрапляли в зону дії апарату по ширині (вона вказується в інструкції по експлуатації). Коли цього досягти неможливо, газові прилади ставляться в 2 або 3 ряди.
Перевага газового інфрачервоного опалення взимку полягає в прямому нагріванні ґрунту, а вже потім – повітря в теплиці. Недолік – необхідність влаштування вентиляції для видалення продуктів горіння.

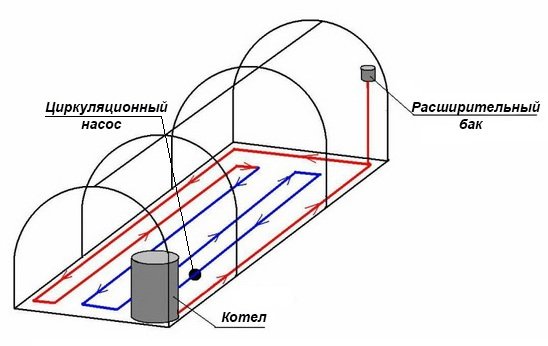

Інший варіант – газовий котел плюс водяна система опалення теплиці. Треба розуміти, що у тепличних спорудах основне завдання – забезпечити теплом рослини, а не обігріти людей. Для цього виконується розводка з гладких труб діаметром не більше 40 мм по всій площі. Причому їх прокладка здійснюється уздовж кожної грядки на висоті 20-30 см від рівня землі. Допускається використовувати такі види розведення:
- подаюча магістраль уздовж однієї стіни, зворотна – близько іншої. Вони з’єднуються між собою поперечними трубами, що йдуть між грядками;
- подача і обратка прокладені уздовж однієї стіни. Кожна гріюча труба йде уздовж однієї грядки, а повертається повз інший;
- труба укладається змійкою по всій площі теплиці, утворюючи єдиний гріючий контур.
Рада. На кожному відгалуженні необхідно поставити відсічні крани, щоб можна відключити контур, коли рослини вже прибрані.

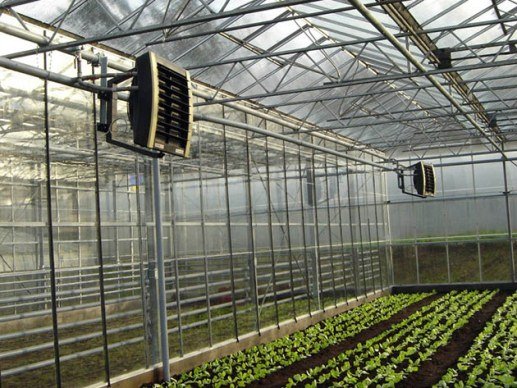

Додатково, щоб прогрівати повітря всередині споруди, рекомендується біля стін поставити кілька опалювальних приладів. Зазвичай це регістри з гладких труб, зроблені своїми руками. Як ви вже зрозуміли, для монтажу подібної системи доведеться чимало потрудитися, зате витратити тільки на газовий котел та його підключення. Можете піти й іншим шляхом: влаштувати повітряне опалення теплиці шляхом установки декількох газових конвекторів.
Електричне опалення
Якщо вести мову про пристрій водяного електричного обігріву, то воно виконується за такою ж схемою, як і газове. Тільки джерело тепла у нас тепер інший – Теновий, електродний або індукційний котел. На його монтаж не потрібно дозволів, а тому роботи можна виконати самостійно.

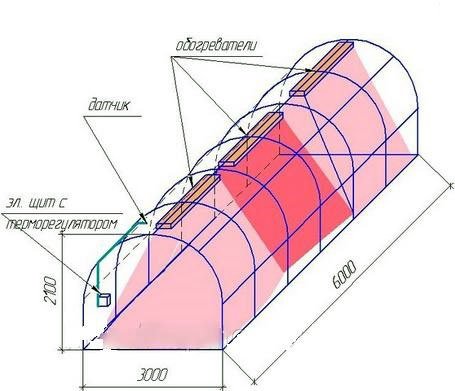

Ще простіше зробити інфрачервоний обігрів за допомогою підвісних приладів, для їх роботи не потрібно вентиляція. Розміщуються вони так само, як і газові, шляхом закріплення до покрівельної частини.

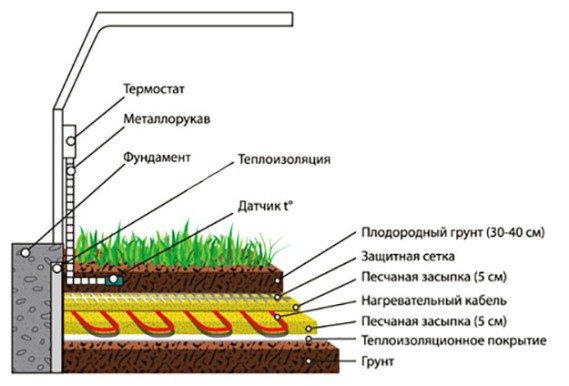

Є варіант комбінованого опалення зимової теплиці, коли в грунт закладається електричний нагрівальний кабель або нагрівальна плівка. При цьому простір всередині споруди топиться повітряними калориферами (тепловентиляторами) або саморобними масляними радіаторами. Тут вже вибір цілком за вами, лише б вистачило підведеної електричної потужності.
Примітно, що електричне опалення зимової теплиці може бути економним, незважаючи на високі тарифи. Адже саме холодний час – це ніч, коли і вартість електроенергії мінімальна, тільки треба використовувати багатотарифний лічильник. Крім того, подібні системи легко регулюються і автоматизуються.
Використання твердого палива

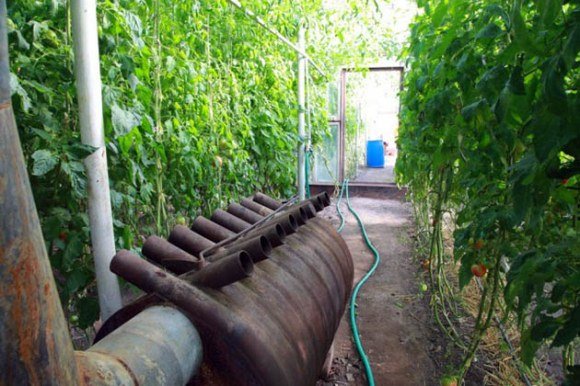

Опалення теплиць дровами – найпоширеніший і дешевий спосіб, хоча і клопіткий. Найчастіше він реалізується з допомогою саморобних печей – цегляних або металевих, наприклад, типу Булерьян.
Одна або кілька печей встановлюється по центру споруди, а її димар спочатку прокладається горизонтально і тільки потім повертає і виходить на вулицю. Мета – відібрати тепло димових газів по максимуму, так що горизонтальний ділянку може досягати довжини 10 м.
Рада. Горизонтальну трубу слід прокладати з ухилом у бік печі, щоб полегшити перебіг продуктів горіння і поліпшити природну тягу.
Коли планується монтаж водяної системи опалення, то в теплиці або за її межами встановлюється твердопаливний котел. Перший варіант більш кращий, оскільки все тепло залишиться всередині будови, другий же застосовується при теплопостачанні декількох тепличних споруд від одного твердопаливного котла. Важливо врахувати 2 моменти: утеплити проходять по вулиці магістралі, і не ставити запірну арматуру на ділянках труб зовні теплиці.
Як вибрати котел для теплиці
Незалежно від того, вирішили ви топити споруда дровами чи електрикою, потрібно спочатку з’ясувати необхідне для нього кількість тепла. Тут не обійтися без розрахунку, а щоб його виконати, треба знати точну площу підлоги і світлопрозорої частини теплиці. Крім того, необхідно знайти дані за низької добової температури для вашої місцевості, а ще – середню швидкість вітру під час цих доби. Ці відомості вказані у нормативі під назвою «Будівельна кліматологія і геофізика».

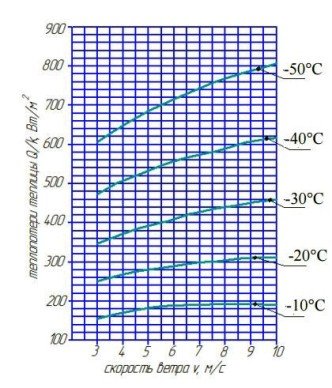

На номограмою, зображеної вище, знаходимо графік, що відповідає самій низькій температурі. Потім від осі абсцис (швидкість вітру) проводимо лінію до зустрічі з цим графіком визначаємо по осі ординат питомі тепловтрати по відношенню до коефіцієнта огорожі. Простіше показати розрахунок на прикладі для теплиці з площею підлоги 700 м2, скління – 980 м2. Тоді при вітрі 4.7 м/с і температурі -30 °С за графіком величина Q/k дорівнює 388 Вт/м2.
Тепер треба знайти коефіцієнт огорожі k, він дорівнює відношенню площі світлопрозорих конструкцій до площі підлоги. У нашому прикладі k = 980 / 700 = 1.4, тоді Q = 388до = 388 х 1.4 = 543 Вт/м2. Залишається тільки дізнатися загальні втрати тепла, помноживши питомі (543 Вт/м2) на площу теплиці з полікарбонату (700 м2): 700 х 543 = 380000 Вт або 380 кВт.
Щоб підібрати котел для теплиці, потрібно значення тепловтрат помножити на коефіцієнт запасу. Якою б джерело тепла ви не взяли, – твердопаливний або газовий, він не може весь час працювати на максимумі. Для тих теплиць, що побудовані з полікарбонату або із застосуванням скла, коефіцієнт запасу складе 1.3, а обтягнутих звичайною плівкою – не менше 1.5.
Рада. Твердопаливний котел краще завжди підбирати тривалого горіння з полуторним запасом потужності і великими розмірами топливника. Це вбереже вас від частих завантажень дров або вугілля серед ночі.
Висновок
Організація обігріву зимової теплиці – захід більш просте, ніж пристрій опалення житлового будинку. Тут практично всі роботи можна виконати самостійно, якщо є відповідні навички. Головне, вибрати підходящий джерело тепла і енергоносій. Наостанок – традиційний рада з енергозбереження: в теплицях дуже важливо утеплити підлоги під грядками, що дасть суттєву економію. Для цієї мети добре підійде пінопласт товщиною не менше 100 мм.
