Оскільки однотрубна система опалення приватного будинку продовжує залишатися популярною в рамках своєї сфери застосування, то заслуговує того, щоб приділити їй увагу. У цьому матеріалі будуть розглянуті особливості таких систем, їх позитивні і негативні сторони, а також дані рекомендації по проведенню монтажних робіт.
Принцип роботи однотрубної системи
Як випливає з назви, в даній схемі роль подаючої і зворотної магістралі виконує одна і та ж труба. До неї приєднуються обидві підводки від кожного опалювального приладу, встановленого один за іншим.
Труба прокладається від джерела тепла і повертається до нього, утворюючи кільцевої контур. Система функціонує наступним чином: нагрівається в казані вода відразу ж йде вгору по вертикальній трубі, створюючи таким чином тиск у мережі.
При використанні однотрубної системи водяного опалення в двоповерховому будинку теплоносій з вертикальної труби розходиться по контурах. В одноповерхових будинках цей стояк знову опускається до рівня підлоги, утворюючи так званий розгінний колектор. Тільки після цього труба йде горизонтально по периметру будівлі, де до неї підключаються батареї, а потім повертається назад в котел. Особливостями такої системи є:
- прохідний перетин магістральної труби незмінно на всьому її протязі;
- у кожен наступний опалювальний прилад надходить вода з більш низькою температурою, ніж у попередній. Причина зрозуміла – охолоджений теплоносій з першої батареї підмішується в загальний колектор, знижуючи температуру проходить в ньому води;
- ця особливість випливає з попередньої. Для збільшення тепловіддачі кожний наступний прилад повинен мати велику потужність, тобто, кількість секцій треба нарощувати від батареї до батареї.
Примітка. Якщо опалення заміського будинку в один поверх грамотно продумано, а розташування кімнат – вдало, то число секцій радіаторів збільшувати не доведеться. Наприклад, коли подача проходить спочатку через спальню і дитячу, потім по вітальні і далі – на кухню і інші господарські приміщення. Фокус в тому, що теплоспоживання кожної наступної кімнати зменшується.
У більшості випадків для руху теплоносія по мережі трубопроводів в приватному будинку застосовується примусове спонукання, тобто, ставиться циркуляційний насос. Тоді система працює стабільно і ефективно, хоча організація природної циркуляції також можлива. Тут і зіграє свою роль вертикальний розгінний колектор, чия висота витримується не менше 2м від підлоги. Не слід забувати і про те, що для нормальної роботи самопливу потрібно встановити атмосферне розширювальний бак вище найвищої точки системи, в ідеалі – на горищі будинку.

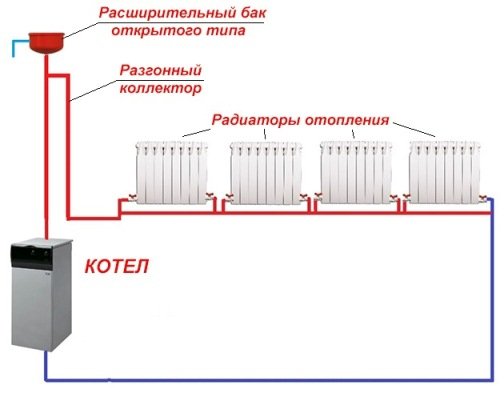

На представленому вище зображенні показано, як виглядає однотрубна система опалення з природною циркуляцією в одноповерховому будинку. Розширювальна ємність, сполучена з атмосферою, встановлюється під самою стелею (якщо дозволяє висота) або в горищному просторі і під’єднується до розгінному колектору. Але подібні схеми працюють не дуже добре, так як різниця температур в подавальному і зворотному трубопроводі невелика. Щоб створити хорошу циркуляцію, в схему встановлюється насос, як на малюнку нижче:
Тепер розширювальний бак можна взяти мембранного типу, оскільки системі більше не потрібний зв’язок з атмосферою, надлишковий тиск в ній створює циркуляційний насос. Тим не менше наявність розгінного колектора необхідно, тут у нього є додаткова функція. Вона полягає у підтриманні рівня теплоносія в радіаторах за принципом сполучених посудин. Ну і, звичайно, сприяє кращій циркуляції води.
Примітка. Коли проводиться монтаж однотрубної системи опалення в двоповерховому будинку, то робити розгінний колектор не потрібно, там буде достатньо висоти самого стояка, який йде на другий поверх.
Види систем

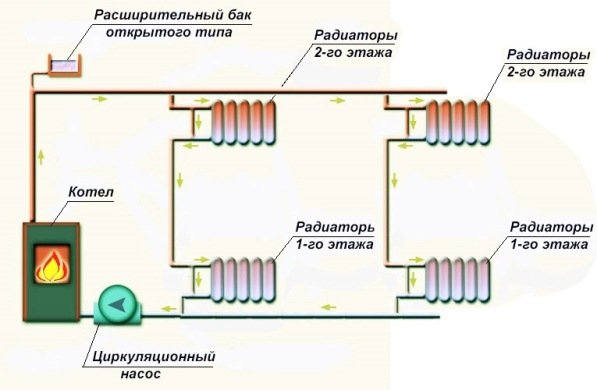

Однотрубні системи бувають вертикальні і горизонтальні з нижньою розводкою. Перші використовуються у двоповерхових будинках, тоді прилади розташовуються один над одним (деяке зміщення допускається) і об’єднуються однотрубным стояком, як зображено на малюнку:
Строго кажучи, ця схема – не зовсім однотрубна, а швидше комбінована, оскільки поділ на подачу і зворотну магістраль тут чітко простежується. На практиці подібні системи також відмінно працюють з природною циркуляцією, без насоса, хоча на малюнку він є. Горизонтальна схема однотрубної системи опалення з нижнім розведенням часто зустрічається в одноповерхових будинках невеликій площі. Там подібні системи ведуть себе відмінно і цілком влаштовують домовласників.

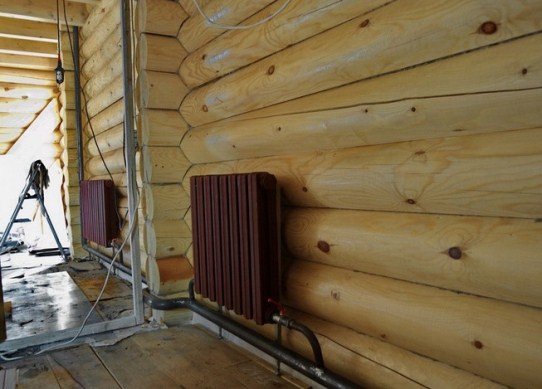

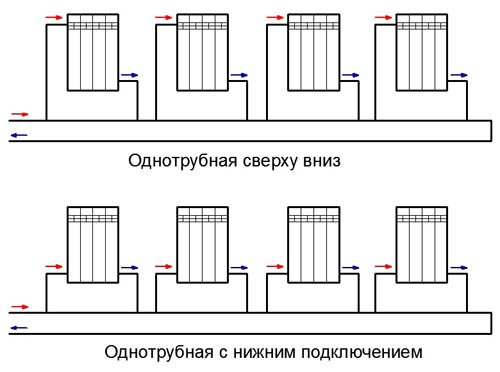

Що стосується підключення батарей, то в даному випадку є вибір з 3 способів. У знаменитій «ленинградке» прийнято різнобічне нижнє приєднання, воно подобається користувачам з тієї причини, що підводки до радіаторів практично не видно і не порушують інтер’єр кімнати.
Зате з технічної точки зору приєднання знизу зменшує тепловіддачу батареї, її верхні кути погано прогріваються. Правильніше робити підводки з різних сторін, але по діагоналі, як продемонстровано на схемі.

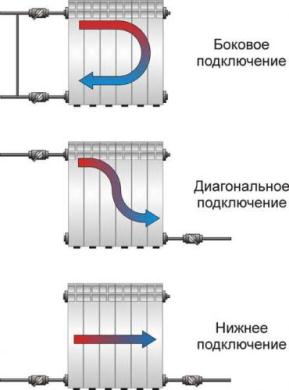

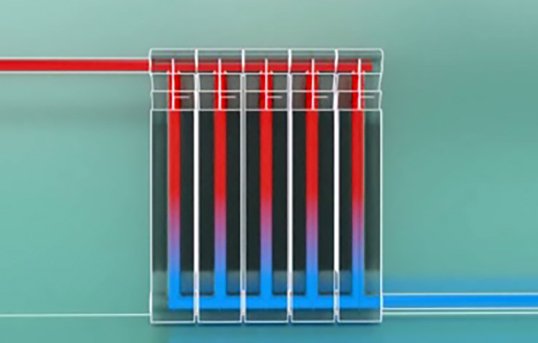

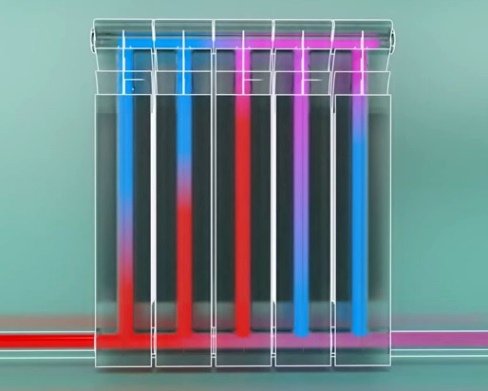

Діагональна схема підключення радіаторів до однотрубній системі – це оптимальний варіант, прилад прогрівається рівномірно і добре віддає тепло в приміщення. Розподіл теплоти всередині батареї при різних способах підключення можна вивчити на малюнках:
Переваги і недоліки однотрубної системи
Гідність, завдяки якому система настільки популярна, — це її дешевизна та простота. Особливо це стосується горизонтальної схеми з нижнім розведенням, тут витрата матеріалів зовсім невеликий, а труба скрізь однакових розмірів, крім підводок до радіаторів. Дорожче обійдеться вертикальна система, оскільки в ній є окремі подаючі і зворотні трубопроводи.
Через того що зараз на ринку є великий вибір радіаторних термостатичних клапанів, однотрубна система отримала друге дихання – можливість регулювання витрати теплоносія на кожній батареї. Але це в свою чергу веде до подорожчання матеріалів. Це і всі позитивні сторони, а тепер про негативні:
- зниження температури води на кожній батареї, особливо цим страждає нижня однотрубна розводка;
- для нормальної роботи системи потрібен циркуляційний насос, а це залежність від електрики;
- малоефективна в будівлях великої площі та поверховості.
Напрошується висновок, що розглянута система хороша в межах своєї сфери застосування, використовувати її повсюдно – нераціонально.
Рекомендації по монтажу
Крім загальних правил монтажу опалювального обладнання і теплових мереж, при складанні однотрубних систем своїми руками треба враховувати її особливості. Звідси кілька рекомендацій по темі:
- попередньо зробіть коректний розрахунок діаметрів труб, особливо для самопливної схеми;
- добре продумайте прокладку гілок або стояків, щоб перші не перетинали дверні прорізи, а другі не потрапляли на вікна;
- підключення радіаторів при штучної циркуляції виконуйте трубою DN15, а для природного – DN20;
- дотримуйтесь ухили. Для гравітаційної системи – не менше 5 мм на 1 м, напірної – 3 мм;
- висота розгінного колектора повинна бути 2.2 м;
- розширювальний бак на неопалюваному горищі треба утеплити, а трубу переливу вивести на вулицю;
- якщо теплообмінник котла виготовлений з чавуну, не врезайте підживлення холодною водою безпосередньо на обратці близько теплогенератора;
не навантажуйте одне кільце опалювального контуру великою кількістю батарей, інакше самі останні будуть холодними.
Висновок
Розглянута нами однотрубна горизонтальна система опалення приваблює багатьох своєю вартістю і уявною простотою монтажу. Але її складність в іншому: треба заздалегідь все ретельно продумати і прорахувати. В цьому відношенні двотрубна схема простіше і дає більше прав на помилку, а тут помилятися не можна. Так що від нас улюблений рада – проконсультуйтеся з фахівцем.
