Об’єднані електро-дров’яні котли опалення

Зміст:

  • Чим хороші комбіновані установки?
  • Особливості конструкції агрегату
  • Опис роботи котла
  • Висновок

Ще зовсім недавно господарі приватних будинків навіть не замислювалися про те, на якому паливі буде функціонувати джерело тепла, обігрівальний їх житла. Питання вважався риторичне, а відповідь був зрозумілий — це природний газ. Проте настав час нестандартних рішень, оскільки енергоносії постійно дорожчають, і який з них буде вигідний для використання завтра – невідомо. Ось чому став проявлятися масовий інтерес до таких опалювальних установок, як електро-дров’яний котел.

Обєднані електро дровяні котли опалення

Чим хороші комбіновані установки?

Рішення і справді нестандартне, причому дає можливість вбити одразу кількох зайців:

  • знайти для опалення альтернативу природному газу;
  • перестрахуватися на майбутнє, маючи в запасі цілих два додаткових енергоносія;
  • забезпечити при цьому комфортну експлуатацію нагрівника, позбавивши себе від необхідності возитися з дровами в котельній по ночах.

Організувати опалення електро-дров’яними котлами актуально і в нових будівлях, з тих же причин. При цьому є можливість згадати дідівські методи і змонтувати самотечную систему опалення з метою максимальної незалежності від зовнішніх впливів. Хоча конвекційна система – не найкраще рішення в плані ефективності, але доступне по вартості монтажу. І в разі відключення електроенергії завжди можна буде спокійно перейти на дрова.

Особливості конструкції агрегату

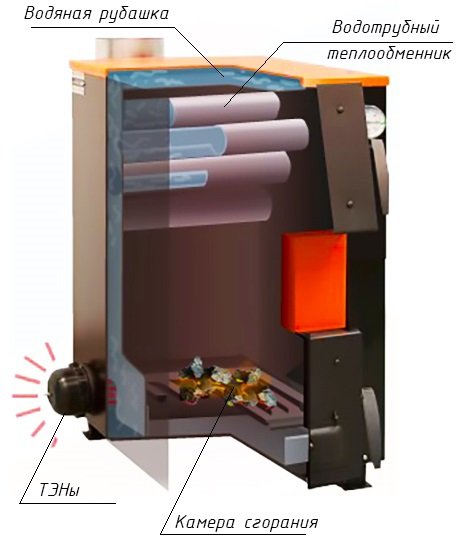

Зовні пристрій електро-дров’яного котла практично не відрізняється від традиційного твердопаливного теплогенератора. Тільки в одному місці, де під обшивкою і теплоізоляцією розташована водяна сорочка агрегату, є спеціальний отвір, з якого видно контакти для підключення електричних проводів. Насправді комбінована установка має топку для завантаження твердих видів палива, зольний камеру з заслінкою, через яку проходить повітря для горіння, і колосникову решітку.

Обєднані електро дровяні котли опалення

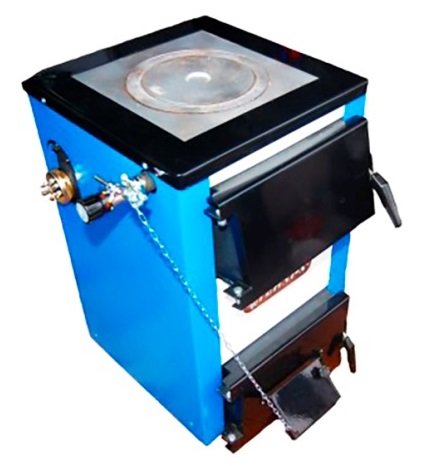

Побутові комбіновані котли на дровах та електриці можуть бути обладнані як водотрубным теплообмінником, так і димогарними трубами. Деякі моделі забезпечуються та варильними панелями, які перебувають у верхній частині камери згоряння. Тобто, це повноцінні твердопаливні установки з ККД 75-85%. Але в них є одна особливість конструкції: одна зі стінок топки, яка є внутрішньою обшивкою водяної сорочки, має складний профіль, який виконується за допомогою холодного штампування. Завдяки цим профілем в простір між внутрішньою і зовнішньою обшивкою сорочки поміщається один або кілька Тенів. Це приватний випадок схеми, за якою виготовляються електро-дров’яні котли опалення, Тени можуть вбудовуватися в котлової бак і іншими способами.

Коли з якої-небудь причини котел не може функціонувати на основному паливі – дровах, то він автоматично переходить на електрику і навпаки, при розпалюванні топки електронагрівачі відключаються.

Опис роботи котла

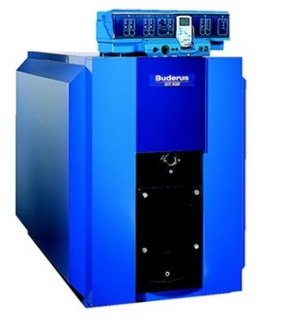

Управління Тенами здійснює електричний блок, а інтенсивність горіння твердого палива регулює термостат подачі повітря, відкриваючи ланцюжком заслінку зольної камери під певним кутом. Тобто, функції керування електричною і твердопаливної частини нагрівника розділені. Якщо ж повітря в топку подається примусово вентилятором, то обидві частини контролює автоматика для дров’яного котла. У першому випадку алгоритм роботи наступний:

Обєднані електро дровяні котли опалення

Після підключення теплогенератора до мережі в роботу включається електронагрівач. На пульті управління встановлюється температура теплоносія і ТЕН починає підігрівати воду в автоматичному режимі. Температуру краще встановлювати на 10-15 º с нижче робочої.

В цей час в камеру згоряння паливо завантажується і відбувається його розпал. З цього моменту розігрівання теплоносія відбувається спільно, якщо примусово не відключити електронагрівачі.

Досягнувши виставленої на пульті температури води, Тени відключаються і до робочої температури теплоносій опалюється дровами.Інтенсивністю горіння керує термостат з ланцюговим приводом, і як тільки вода досягає робочої температури, він перекриває подачу повітря.

Коли комбінований котел спалить своє основне паливо і нової завантаження не відбудеться, теплоносій почне остигати і в певний момент спрацює датчик електричного блоку і він включить в роботу нагрівачі, які будуть підтримувати температуру води до наступної закладки дров.

Обєднані електро дровяні котли опалення

Алгоритм роботи з вентилятором подачі повітря і єдиним електронним блоком аналогічний вищеописаному, тільки процес налаштування обладнання спрощується. При цьому втрачається незалежність твердопаливної частини агрегату.

Завдяки своїй конструкції і принципу дії електро-дров’яні опалювальні котли для приватного будинку набувають деякі переваги, не властиві звичайним твердопаливних агрегатів:

  • На внутрішніх стінках топки не виникає конденсат внаслідок надходження з зворотного трубопроводу холодної води, оскільки котлової бак постійно підігрівається Теном.
  • Як наслідок, система обігріву будівлі може приєднуватися до джерела тепла безпосередньо, без організації малого контуру та змішувального вузла з триходовим клапаном.
  • Теоретично ККД комбінованого водонагрівача підвищується до 97-99% в той час, коли діє електричний обігрів, а головна топка не функціонує.
  • В той же час універсальність агрегату не позбавляє від недоліків, властивих обом видам опалювачів окремо. Це інерція, яка виражається в неможливості відразу припинити нагрівання теплоносія при досягненні максимальної температури.

    Інший недолік – відносно невисока потужність електричної частини, значно підвищити її не дасть пристрій водяної сорочки, в неї неможливо вмонтувати багато електронагрівачів. З цієї причини потужність електричних нагрівачів дорівнює потужності дров’яної камери згоряння в діапазоні 6-25 кВт. Якщо потрібен більш високий показник, то електроенергія буде служити тільки як підігріву і зможе підтримувати температуру теплоносія на якомусь певному рівні.

    Висновок

    Використання універсальних установок електроенергія – тверде паливо для обігріву невеликого приватного будинку є достатньо раціональним рішенням, що дає масу переваг перед роздільною системою. Та й питання вартості відіграє свою роль, за ціною комбінованого опалення купити окремо твердопаливні та електричні котли опалення не вдасться.
