Установка і обв’язка газового котла для опалення приватного будинку повинна виконуватися у відповідності з правилами, прописаними в нормативній документації. Їх дотримання обов’язково, оскільки будь газокористувальне обладнання є джерелом підвищеної небезпеки. Мета даної статті – роз’яснити суть цих правил, а також описати способи підключення різних теплогенераторів і представити відповідні схеми їх обв’язки.
Загальні правила монтажу газового обладнання
Домовласникові, планує встановити в своєму будинку газовий котел, слід запам’ятати кілька загальних правил:
- будівельні норми наказують, що газовикористовуюче обладнання, в тому числі і котли, можна встановлювати тільки при наявності проектної документації.
- технічні умови на виконання проекту видає організація – постачальник природного газу, вона ж проводить подальше погодження документації;
- монтаж опалювального агрегату, а також його підключення до системи опалення та димоходу ви можете робити своїми руками, але згідно з проектними рішеннями;
- забороняється самостійне підведення газової магістралі до приміщення топкової та її підключення до котла. Ці роботи повинні виконувати фірми, що мають спеціальний дозвіл.
Примітка. Зазвичай весь комплекс робіт по проектуванню, підведення та приєднання до магістралі бере на себе газопостачальна організація.
Вимоги до приміщення для установки газового котла в приватному будинку
Завдання домовласника – визначитися, в якому приміщенні розташувати котельну установку. У користувачів часто виникають питання, чи можна встановити газовий котел у ванній кімнаті, санвузлі або інших кімнатах. На цей рахунок будівельні норми дають чіткі вказівки, згідно з якими монтаж теплогенератора допускається в таких місцях:
- на кухні, якщо теплова потужність агрегату не перевищує 60 кВт;
- у будь-якому окремому приміщенні, розташованому біля зовнішньої стіни будівлі;
- у зовнішній прибудові до будинку;
- в окремо розташованій будівлі котельні.
Для довідки. У Російській Федерації всі норми, що стосуються розміщення газових котлів, прописані в документі МДС 41-2.2000. В інших країнах колишнього СРСР діють власні нормативні акти, але з технічної сторони вони практично не відрізняються від російських.
Виходить, що розташовувати теплогенератор у ванній або на іншій житловій кімнаті не дозволяється. Якщо ви плануєте ставити опалювальний агрегат на кухні, то треба враховувати, що її висота має бути не менше 2.5 м. Вимога друге: мінімальний об’єм приміщення повинен становити 15 м3 + 0.2 м3 на кожен кВт потужності котла. Наприклад, для монтажу агрегату потужністю 15 кВт потрібна кухня об’ємом 15 + 15 х 0.2 = 18 м3. Крім того, потрібна наявність кватирки і припливної решітки, вбудованої в нижню частину вхідних дверей. Її прохідний перетин – не менше 0.025 м2.
Який газовий котел допускається встановлювати в кухні або іншому окремому приміщенні, – підлоговий або настінний, нормами не регламентується.

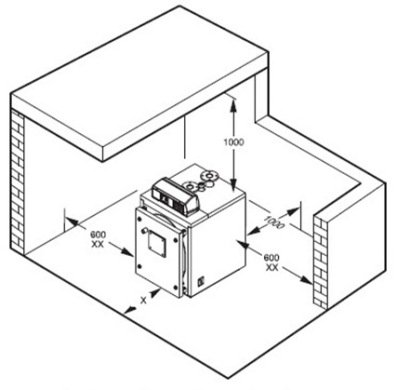

При розміщенні теплового обладнання в окремих приміщеннях або прибудовах до них пред’являються такі ж вимоги по висоті, а мінімальний обсяг обмежений фіксованою цифрою – 15 м3. При цьому між корпусом підлогового агрегату і стінами потрібно дотримувати такі відстані:
- від краю будь-якої деталі, що виступає з лицьового боку, до стіни – 1 м;
- при необхідності обслуговування з боків потрібні проходи шириною не менше 0.6 м;
- ззаду слід передбачити достатньо місця для підключення димаря і його обслуговування, тобто, не менше 0.6 м по ширині.

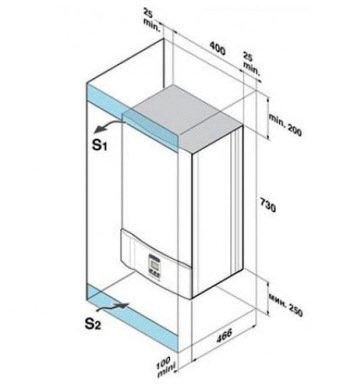

При монтажі настінного газового котла, в тому числі і всередині кухонного шафи, слід дотримуватися інтервалів, показані на схемі:
В зовнішній стіні кімнати необхідний віконний отвір для організації природного освітлення. Площа скління приймається з розрахунку 0.03 м2 на кожен кубічний метр об’єму котельні. Перегородки, що відокремлюють її від сусідніх приміщень, повинні бути негорючими і витримувати дію полум’я у випадку пожежі протягом 45 хвилин.
Кілька слів про припливно-витяжної вентиляції. Її завдання – забезпечити заміну повітряного середовища в котельні тричі протягом 1 години. У цифрах це виражається так: об’єм приміщення множиться на 3, в результаті отримуємо витрата повітря м3/год. Для роботи газових котлів із закритою камерою згоряння цього достатньо. А ось для теплогенераторів, що беруть повітря для горіння прямо з приміщення (відкрита камера), до трикратного обміну слід додати витрата цього повітря. Його значення можна дізнатися з технічного паспорта на виріб.
Чи можна встановити газовий котел в квартирі?
Складнощі, пов’язані з даним заходом, лежать зовсім не в технічній площині. Насправді технічні вимоги до установки газового котла в квартирі нічим не відрізняються від нормативів для приватного будинку. Потрібна кухня необхідного обсягу, який відповідає цим вимогам, у якій нормально функціонує припливно-витяжна вентиляція. За цими показниками більша частина кухонь в квартирах багатоповерхових будинків придатна для розміщення котлів.
Інша справа, що на монтаж індивідуального опалення потрібно отримати дозвіл від органів місцевого самоврядування. Це буває непросто, а часом і неможливо. Крім того, законодавчі акти деяких країн колишнього СРСР прямо забороняють влаштування індивідуального обігріву за допомогою газових котлів. Звідси висновок: теоретично поставити теплогенератор в квартиру можливо, але на практиці ви можете зіткнутися з проблемами при його легалізації та підключення до газових мереж.
Як виконати обв’язку теплогенератора
По своїй суті газові котли є високотехнологічними автоматизованими пристроями, тому зробити їх обв’язку досить просто навіть своїми руками. Вона полягає в наступних заходах:
- підключення до системи водяного опалення;
- організація відведення продуктів спалювання;
- приєднання до мережі ГВП, якщо агрегат – двоконтурний.
Примітка. Підключення до газової магістралі ми не розглядаємо, так як самостійно виконати його не можна.

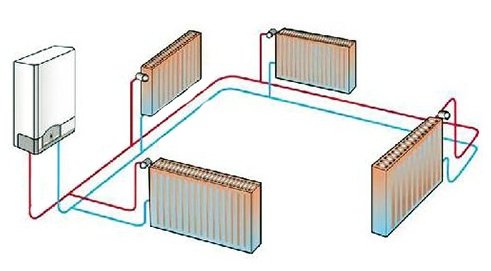

Найпростіше обв’язати котел настінного типу, в ньому вже вбудований циркуляційний насос, а буває, що і розширювальний бак. Потрібно лише підвісити теплогенератор на стіну і підвести до нього знизу труби системи опалення. Підключати їх слід допомогою американок, встановивши перед ними відсічні крани. Також обов’язково треба поставити на зворотному трубопроводі сітчастий фільтр (грязьовик).
Приєднання до димоходу залежить від типу котла. Агрегат з відкритою камерою згоряння підключається до вертикальної димохідної труби, виведеної на рівень покрівлі. Турбовані теплогенератори забирають повітря зовні, тому їм потрібно короткий горизонтальний димар, званий коаксіальним. Він прокладається прямо крізь стіну на вулицю, хоча ніхто не забороняє вивести трубу і на дах.
Увага! Забороняється приєднувати котел, що працює на газі, до вентиляційного каналу.

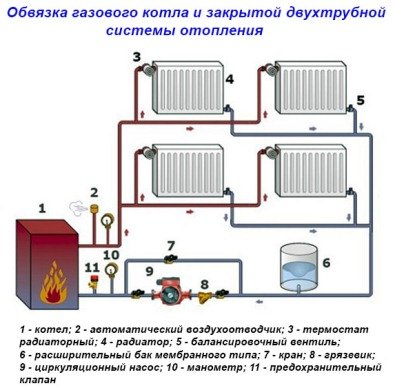

Що стосується підлогових теплових агрегатів, не забезпечених додатковим обладнанням, то їх обв’язати дещо складніше. Потрібно купити і поставити циркуляційний насос, розширювальний бак і групу безпеки. Як це правильно зробити, показано на схемі:

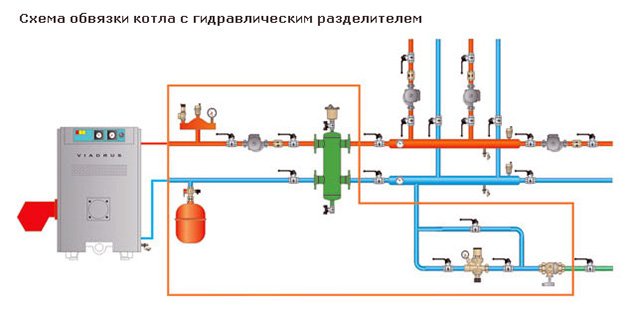

При більш складній системі з декількома контурами опалення застосовується спосіб обв’язки з гідравлічним роздільником, як це зображено нижче:

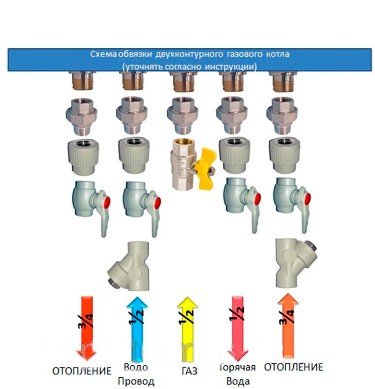

Схема обв’язки двоконтурного газового котла

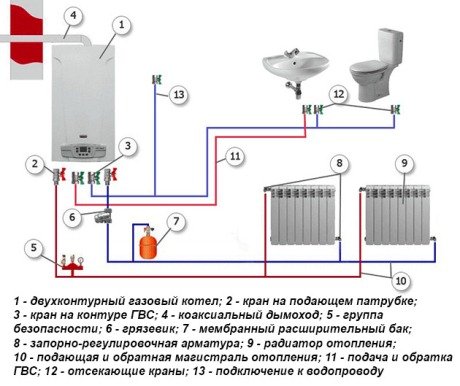

Не можна сказати, що підключення теплогенератора до мережі гарячого водопостачання сильно ускладнює весь процес. На відміну від звичайного котла в обв’язці двоконтурного бере участь 2 додаткових трубопроводу, які треба приєднати до відповідних патрубкам агрегату. Так що особливих складнощів немає, треба тільки витратити більше часу. Правильне підключення обігрівача з двома контурами нагріву показано на схемі:
Примітка. Мається на увазі, що сітчастий фільтр встановлений на вході водопроводу в будинок.
Оскільки двоконтурні котли не розраховані на інтенсивний водоразбор ГВП, то достатньо буде прокласти трубу до 2-3 основним споживачам у будинку. При цьому не варто збільшувати діаметр цього трубопроводу, орієнтуйтеся на розміри приєднувального патрубка теплогенератора.
Висновок
Виконуючи установку і обв’язку котла на природному газі, не можна відхилятися від вимог нормативних документів. Мало того, що перша ж перевірка газової служби виявить порушення та дасть припис на їх усунення. Недотриманням норм можна наразити на небезпеку здоров’я та життя ваших близьких, так як може призвести до наслідків різної тяжкості.
