Після того як зроблений вибір на користь котельні установки на твердому паливі, постає питання її монтажу і підключення до системи опалення. Операція кілька трудомістка, але здійснити монтаж твердопаливного котла в приватному будинку можна самостійно. Потрібно тільки підібрати схему обв’язки і підключення стосовно до конкретних умов і правильно встановити котел на своєму місці.
Загальні вказівки по монтажу
Перед покупкою опалювального агрегату треба визначити місце його встановлення. Для цього призначена топкова, але найчастіше в ній недостатньо вільного простору, оскільки його займає існуючий газовий або інший обігрівач. Тоді встановлення твердопаливного котла в приватному будинку може бути виконана за стіною приміщення топкової, в прибудові. Ставиться каркас з металоконструкцій і обшивається сендвіч – панелями або профільованим листом з утеплювачем. Варіант зручний для тих, хто збирається топити вугіллям, всередині будинку не буде бруду.
Всі недорогі твердопаливні котли для дому малої потужності допускається ставити прямо на чорнову стяжку підлоги. Вони мають малу вагу і не впливають на підставу вібраційних навантажень, оскільки не обладнані вентилятором або шнековим конвеєром для подачі пелет. Для агрегатів потужністю понад 50 кВт рекомендується влаштувати бетонний фундамент, який повинен спиратися на грунт і утрамбовану підсипку з щебеню. Фундамент виконується на 80-100 мм вище рівня стяжки, при цьому він не повинен бути з нею пов’язаний. Пристрої підстави також вимагають котли тривалого горіння, в яких є механізм підйому-опускання важкого вантажу.

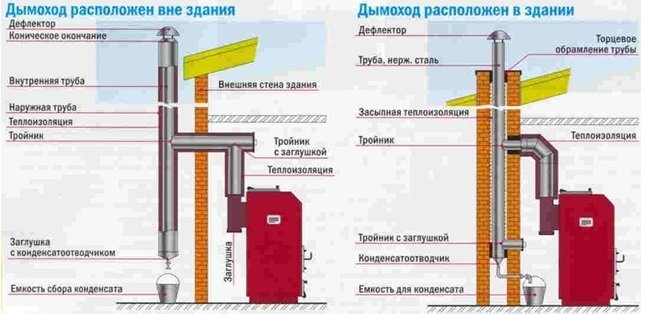

Проектами на приватні будинки зазвичай передбачається пристрій димохідної шахти в товщі стіни з виходом труби крізь покрівлю. Якщо шахта відсутня або зайнята існуючим газовим обігрівачем, знадобиться провести монтаж димоходу для твердопаливного котла. Для цього краще використовувати металеві двостінні димарі з утеплювачем. Вони легкі, збираються з секцій потрібної довжини і легко кріпляться до стіни будинку. Для поворотів, відгалужень виготовляються такі ж двостінні трійники і відводи. Способи монтажу димоходів при наявності витяжної шахти і без неї можна побачити на малюнку.
У приміщенні топкової обов’язково наявність природної витяжної вентиляції. Коли проводиться установка котлів опалення в приватному будинку, витяжка передбачається через шахту в стіні. Шахта паралельна димохідної, тільки меншого перерізу. При її відсутності в зовнішню стіну ставиться переточная решітка, вона повинна розташовуватися під стелею приміщення. Роль витяжки полягає в наступному:
- В котельній створюється розрідження, внаслідок чого туди підсмоктується припливне повітря з інших приміщень і використовується для горіння. Котельні установки потужністю 50 кВт і вище вимагають організації окремої припливної вентиляції.
- Видалення продуктів горіння, які випадково потрапили в приміщення.

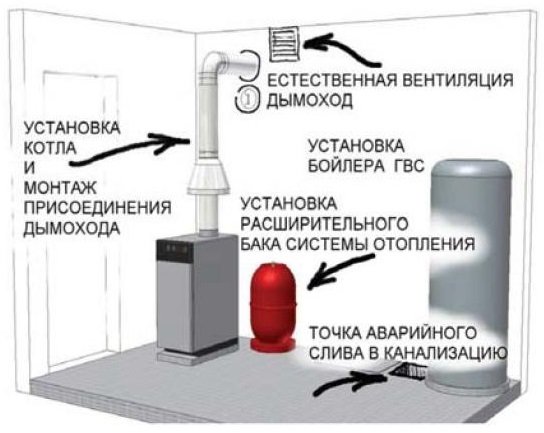

Орієнтовна компонування обладнання та схема монтажу твердопаливного котла опалення представлена на малюнку.
Часто в котелень заміських будинків відсутній вихід каналізації. Це не зовсім правильно, так як іноді потрібно спорожнити систему або водяну сорочку котла. В цей же стік направляють скидання запобіжного клапана.
Порядок монтажних робіт
Для виконання роботи пропонується наступна інструкція з монтажу твердопаливних котлів:
Робота котла в самопливної системи опалення

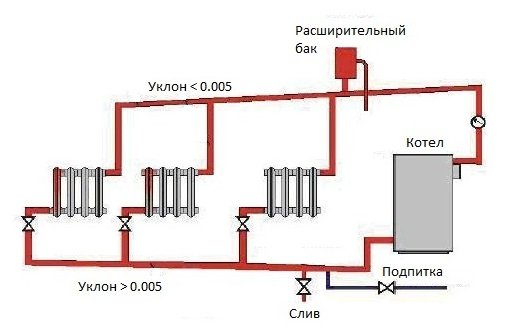

Найпростіша схема встановлення твердопаливного котла передбачає підключення до самопливної системи опалення.
Тут подаючий і зворотний трубопроводи підключені безпосередньо до вихідних патрубків опалювальної установки. На виході з котла монтують групу безпеки, яка включає в себе повітровідвідник, манометр і запобіжний клапан. Між колектором групи безпеки і виходом з агрегату не повинна стояти ніякої запірної арматури. Розширювальний бак ставлять вище системи опалення. В одноповерховому будинку логічно бак поставити в котельній, в двоповерховому – на горищі.
Наведена схема монтажу твердопаливного котла зображена умовно, така система працює краще, якщо агрегат знаходиться нижче рівня батарей опалення. Іноді з цією метою в стяжці підлоги виконують спеціальне поглиблення для установки нагрівника. Головна перевага такої системи – автономна робота, яка не залежить від подачі електроенергії. До неї добре підходять класичні твердопаливні котли нижнього горіння без комплекту автоматики і нагнітача.
Схеми з примусовою циркуляцією

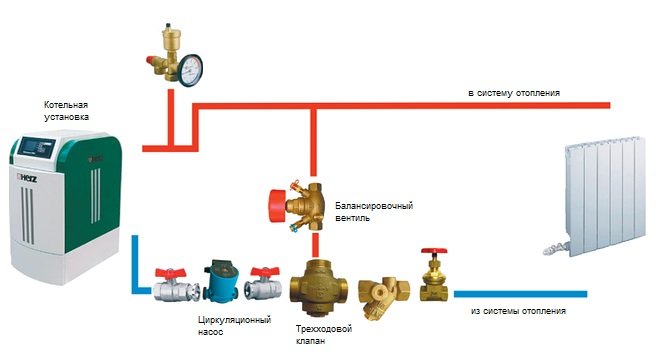

В системі опалення з циркуляційним насосом можливі перепади температури після відключення електроенергії. Це небезпечно для чавунних камер згоряння, тому схема обв’язки повинна включати первинний контур циркуляції з триходовим клапаном, як показано на рисунку.
Клапан регулює температуру води в зворотному трубопроводі, завдяки цьому холодна вода не потрапить в котел, а буде поступово підмішувати до теплоносія, що циркулює по малому колу. Для налаштування системи в схемі задіяний балансувальний вентиль.

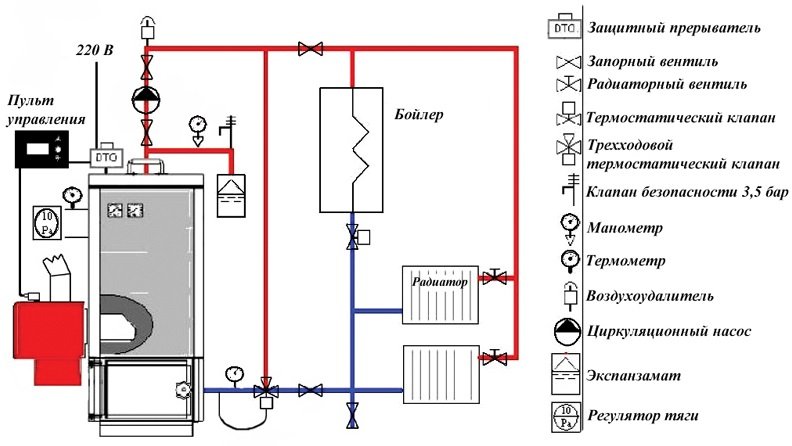

В останні роки для подачі ГВП популярність придбали апарати, що нагрівають воду від теплоносія, що циркулює в системі опалення. Для невеликих котеджів, мають кілька гілок радіаторного опалення, підійде наступна схема підключення твердопаливного котла з бойлером непрямого нагріву:
Тут бойлер включений паралельно з гілками опалення відразу після первинного контуру циркуляції. Це забезпечує відбір теплоносія з високою температурою для нагріву води ГВП. На виході з нагрівача встановлений прохідний термостатичний клапан, який не дозволяє теплоносію вільно протікати через теплообмінник бойлера. Пристрій відкривається, коли температура води знизиться до певного значення, що буває тільки при використанні ГВП.

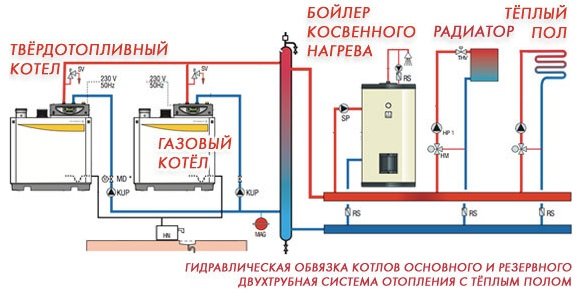

Для великих будинків з декількома котлами на різних видах палива, у яких для опалення застосовуються радіатори, теплі підлоги та стінові панелі, приймається більш складна схема обв’язки котла і бойлера непрямого нагріву:
В цьому випадку правильна установка твердопаливного котла своїми руками полягає в його підключенні до теплоакумулятор спільно з електричним нагрівачем. Кожен джерело тепла забезпечений своїм циркуляційним насосом, який управляється контролером котла, вода в первинному контурі рухається тільки по необхідності. Бойлер і кожен з решти споживачів також мають свій насос. Вони можуть працювати постійно, але частіше насосами керує електронний блок, який контролює клімат і споживання гарячої води в будинку.
Висновок
Враховуючи вартість монтажу твердопаливного котла, має сенс це зробити власноруч. Адже цей захід не відрізняється підвищеною складністю і часто не потребує зварювальних робіт. Можливо, для з’ясування всіх нюансів і вибору схеми треба порадитися з фахівцем, а потім вже приступити до монтажу.
