Обігрів приватного будинку з допомогою електрики вважається одним з найбільш зручних способів опалення. Теплові агрегати, що споживають електроенергію, відрізняються екологічністю, безшумністю і високим ККД, а також не вимагають до себе постійної уваги домовласника. Завдяки цьому багато хто з них набувають електричні теплогенератори в якості основного або додаткового джерела тепла. Наше завдання – розповісти, як виконується встановлення електрокотла і його приєднання до інженерних мереж будинку.
Загальні рекомендації
Багатьох користувачів хвилює питання, що стосується вимог до приміщення для теплогенератора. Існуюча нормативна база не висуває жодних вимог щодо того, у якому місці слід розташовувати агрегат і чи потрібно для нього окреме приміщення. Однак, існують Правила Пристрою Електроустановок (ПУЕ), ними слід керуватися при монтажі цього виду водонагрівачів.
Якщо ви прагнете зробити все правильно і забезпечити електробезпека в своєму будинку, то рекомендується дотримувати наступні правила установки котла:
Агрегат краще всього помістити в котельній або іншому технічному приміщенні. Тоді ніхто з проживаючих в будинку (особливо дітей) не зможе випадковим чином отримати доступ до электросиловому обладнання. Виняток – Тенові котли заводського виготовлення, їх можна ставити на кухні;
Не прокладайте силові кабелі під трубами водопостачання або опалення. У ситуації, коли цього уникнути не вдається, треба вжити всіх заходів для захисту кабелю від попадання на нього води, наприклад, уклавши його в спеціальні монтажні короби з пластику або металу;
При підключенні котла до трубопроводів опалення не допускайте, щоб останні навантажували своєю вагою корпус агрегату. Труби треба надійно кріпити до стін;
Дотримуйтесь переріз жил силового кабелю, що відповідає споживаній потужності і силі струму. Корпус електрокотла обов’язково повинен бути підключений до контуру заземлення.
Треба сказати, що схеми встановлення електричних котлів різняться в залежності від типу застосовуваного агрегату. На даний момент для опалення будинку можна використовувати такі види електроустановок:
- Тенові;
- електродні;
- індукційні.

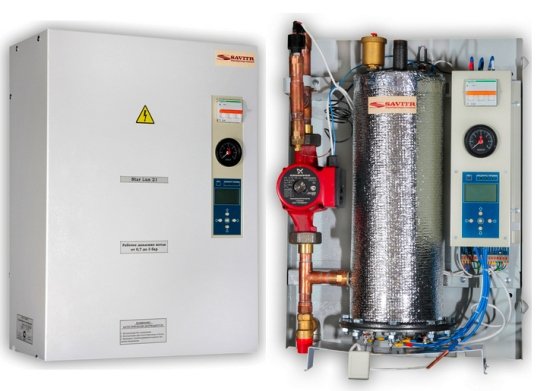

Котли з традиційними нагрівальними елементами (Тенами) зазвичай являють собою справжню микрокотельную, укладену в одному корпусі. В комплект пристрою входить циркуляційний насос, засоби автоматизації та безпеки, а в деяких моделях — нагрівальний елемент для ГВП. Завдяки такій конструкції монтаж електричного котла з Тенами значно спрощено. У свою чергу, електродні та індукційні теплогенератори — це водогрійні елементи, що вимагають зовнішньої обв’язки.
Приєднання електрокотла до системи опалення
Для початку необхідно встановити сам агрегат, надійно прикріпивши його до стіни. Теновий котел підвішується на рівні не нижче 1,5 м від підлоги, індукційний або електродний агрегат можна ставити і нижче, наскільки це зручно при виконанні обв’язки. При цьому два останніх види теплогенераторів монтуються у вертикальному положенні.

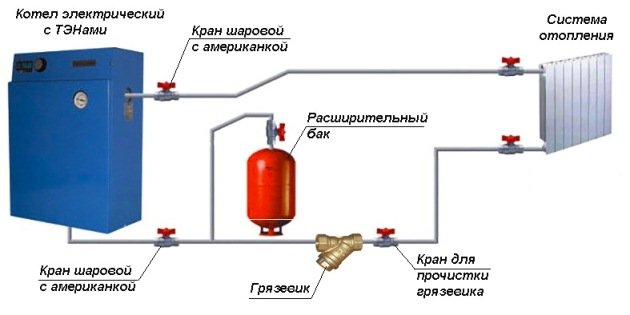

Здійснити підключення ТЭНового котла, забезпеченого циркуляційним насосом і автоматикою безпеки, до системи опалення досить просто. Нижче представлена схема монтажу, згідно з якою треба виконувати обв’язку:
Вихідні патрубки приєднуються до трубопроводів через кульові крани, для зручності забезпечені американками. До зворотної магістралі підключається мембранний розширювальний бак, на ній же встановлюється сітчастий фільтр – грязьовик. Щоб його було зручно очищати, не спорожняючи всієї системи, перед грязевиком ставиться додатковий кульовий кран.
Примітка. На схемі умовно не показано місцезнаходження патрубка для спорожнення трубопроводів. Зазвичай цей патрубок разом з запірною арматурою врізається у зворотний трубопровід біля теплогенератора.

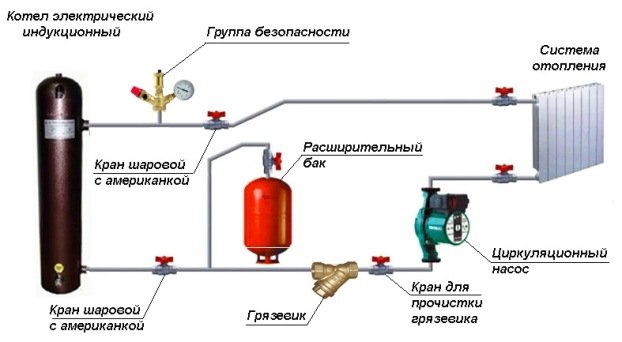

Дещо складніше встановлення електрокотлів індукційного та електродного типу. Причина в тому, що ці агрегати не комплектуються насосами, які потрібно задіяти в обв’язці окремо. Крім того, особливість роботи цих котлів вимагає включення в схему групи безпеки. Вона складається з манометра, автоматичного повітрявідводчика і запобіжного клапана. Останній налаштовується на тиск спрацьовування, що зазначено в технічній документації, що додається до електричного котла. Схема обв’язки показана на малюнку:
Примітка. На малюнку зображено приєднання індукційного теплогенератора, включення електродного котла буде виглядати ідентично.

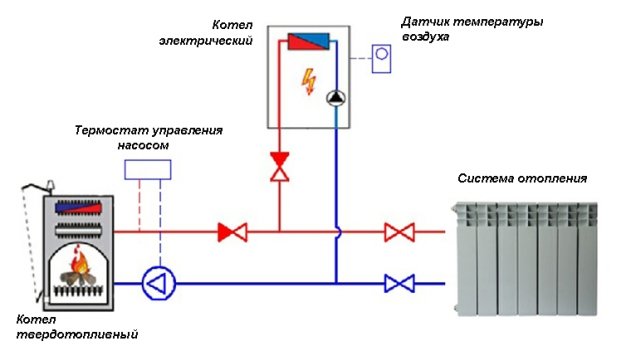

Дуже часто домовласники ставлять електричний котел як додаток до твердопаливному. Це створює додаткову зручність в експлуатації опалювального обладнання, особливо в нічний час. Коли дрова в топці прогорають, а зробити нову закладку нікому, то в роботу включається електронагрівач, підтримуючи температуру в системі до самого ранку. Крім того, нічний тариф на електроенергію істотно нижче, ніж денний. У цьому випадку спільна схема обв’язки виглядає так:
Примітка. На схемі показано Теновий котел у застосуванні з вбудованим насосом. Якщо треба поставити електродний або індукційний нагрівач, то насос доведеться купити і встановити окремо на зворотну магістраль.
Підключення до електромережі
Перед тим як приступити до виконання даних робіт, слід уважно вивчити інструкцію по експлуатації теплогенератора. У ній вказується мінімальний переріз силового кабелю, яке треба обов’язково витримати, точки і схеми підключення. У тому разі, коли з якихось причин ця інформація відсутня, для визначення перерізу жив можна скористатися таблицею:

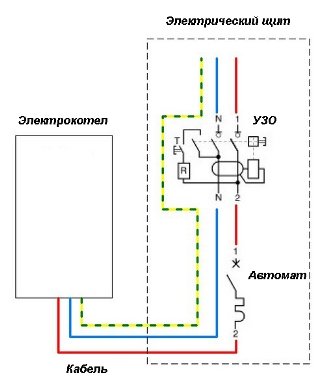

Ще один важливий момент, який треба врахувати при підключенні нагрівача до електромережі своїми руками. У схемі включення силового ланцюга котла в будинкову мережу обов’язково треба передбачити пристрій захисного відключення (УЗО) і автоматичні вимикачі відповідних номіналів. Це прямі вимоги ПУЕ, мета яких – забезпечити обладнання і людей від ураження електричним струмом. Типова схема підключення показана на малюнку:
Крім включення в електромережу, при монтажі індукційних і електродних теплогенераторів потрібно поставити виносний блок управління і датчики температури, після чого прокласти між ними дроти. Ці роботи слід виконувати у відповідності зі схемою в технічному паспорті нагрівача.
Важливо! Не забудьте перед виробництвом робіт відключити напругу в будинкової мережі!
Висновок
Насправді установка електричного котла в приватному будинку не являє собою великої складності. Потрібно бути уважним при виконанні обв’язки агрегату і стежити за якістю сполук. Також треба пам’ятати про Правила електробезпеки і в точності слідувати схемою, що представлена у документації на виріб.
