Системи опалення та водопостачання з поліпропіленових труб тому і завоювали широку популярність, що їх можна збирати самостійно, заощадивши на вартості монтажу. Правда, потрібно мати якийсь мінімальний набір інструменту, без якого не обійтися, але це питання цілком можна вирішити. Якщо ви ніколи не робили цього раніше, треба вивчити, як підготуватися до виконання робіт, а потім правильно провести монтаж опалення з поліпропіленових труб, про що і буде розказано в нашій статті.
Підготовка монтажної схеми

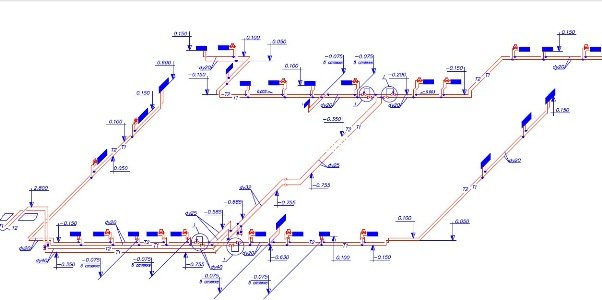

Ми будемо розглядати питання, вважаючи, що тип системи опалення вже вибраний, діаметри всіх трубопроводів прораховані і підібрані, а матеріали закуплені. Ідеальний варіант – це коли на руках у домовласника є малюнок, де зображено план будинку, його розрізи і прокладені трубопроводи опалення або гарячої води.
Якщо цим займався хороший фахівець – проектувальник, то на кресленні буде видно, яким чином виконується підключення до котла, на якій висоті відбувається установка труб з поліпропілену щодо статі та інші детальні відомості.
Коли нічого подібного немає, цим доведеться зайнятися самостійно, хоча б для того, щоб правильно підібрати усі фітинги. Тобто, знадобиться схема монтажу опалення з поліпропіленових труб, яку можна намалювати від руки і потім ви самі зможете в ній розібратися. Промальовування слід почати від приєднання до котла, вказуючи усі крани і фітинги, кути поворотів і так далі.
Рада. Щоб намалювати зрозумілу схему, краще взяти аркуш паперу середнього або великого розміру, наприклад, формату А3, а креслення виконувати в 3-х вимірах.
У процесі розробки монтажної схеми рекомендуємо скористатися наступними порадами:
Не варто використовувати на підключенні до котла пластмасові крани, вони обов’язково з часом потечуть з-за високої навантаження. Правильніше поставити бронзові, а від них за допомогою різьбових перехідників починати монтаж поліпропілену. При цьому з’єднання кранів з опалювальним агрегатом краще передбачити роз’ємними, поставивши американки.
Виходите з того, що до кожного елементу системи опалення слід забезпечити вільний доступ для можливого ремонту або заміни.
- Коли в котельні планується пристрій розподільного вузла, то не розташовуйте пластикові крани безпосередньо біля відвідних трійників. Якщо ви їх так і припаяете згодом, то в разі виходу з ладу одного крана доведеться перепоювати весь розподільник, щоб його замінити. Це ж правило діє і на монтаж системи опалення.
- Фільтр – грязьовик в котельній не плануйте ставити на вертикальній ділянці, а на горизонтальному встановлюйте «головкою» вниз, щоб можна було вичистити з нього бруд. А щоб це зробити, не спорожняючи всієї системи, перед грязевиком і після нього потрібно поставити крани.
- Оскільки опалення з поліпропіленових труб прокладається з урахуванням подовження прямих ділянок, слід заздалегідь передбачити пристрій компенсаторів, про що буде сказано нижче.
- Підводки до опалювальних приладів виконуються трубами меншого діаметру, ніж магістральні, в тому числі і до самого останнього радіатора. З’єднання зробити роз’ємними (поставити американки).
- Малюючи схему, враховуйте правила монтажу, згідно з яким відстань між крайніми стінками магістральних трубопроводів повинно бути не менше 50 мм. Труби потрібно кріпити до стін через певні проміжки, їх значення наведені в таблиці нижче.

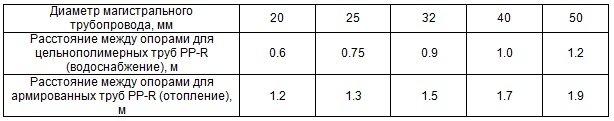

У таблиці приведені відстані між кріпленнями для різних діаметрів звичайних і армованих поліпропіленових труб при розрахункової різниці температур теплоносія в прямому та зворотному магістралі 20 ?С.
Компенсація теплового подовження
Щоб здійснити монтаж поліпропіленових труб своїми руками відповідно до правил, треба враховувати подовження прямих ділянок системи опалення з-за коефіцієнта лінійного розширення труб, чий розмір перевищує 5 м. Це твердження стосується і трубопроводів гарячого водопостачання, де застосовуються цельнополимерные вироби без армування. В результаті неправильної зборки після пуску в роботу системи ваша пряма труба може перетворитися в «змійку», тому потрібно передбачити компенсацію подовження, це робиться двома способами:
Оскільки заходи по компенсації включають в себе не тільки пристрій додаткових петель, але і правильне закріплення магістралей до стін, то пропонується слідувати інструкції по монтажу поліпропіленових труб, викладену далі.

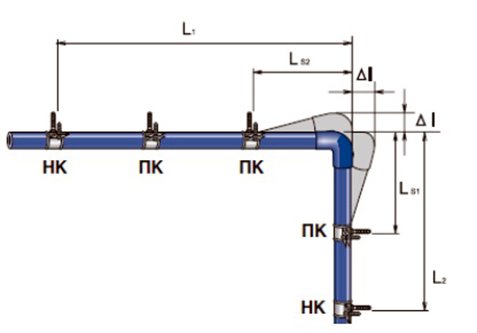

Варто враховувати, що коефіцієнт лінійного розширення поліпропіленових труб дорівнює 0,15, з-за чого внаслідок нагрівання довжина трубопроводу зростає, а він прикріплений до стіни намертво, то вигини неминучі. Тому нерухомими треба робити тільки частина кріплень, а решта опори – рухомими. Приклад рухомої опори – це пластмасова кліпса, а нерухомої – двостороннє кріплення. Коли проводиться встановлення опалення в приватному будинку або квартирі, то на повороті труби опори розміщуються таким чином:
Примітка: на цьому малюнку і далі позначення ПК – рухоме кріплення, НК – нерухоме кріплення.
На рисунку відображено, куди зміщується кут труби під час прогріву системи, величина цього зміщення визначається за формулою:
?L = 0.15L1 ?t, де:
- L1 – відстань від повороту до нерухомої опори;
- ?t– різниця між максимальною температурою теплоносія і повітряного середовища під час монтажних робіт;
- 0.15 — коефіцієнт розширення поліпропіленових труб.

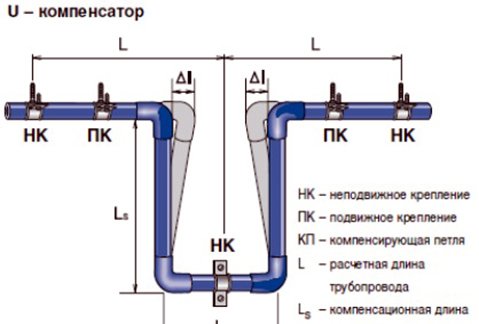

При монтажі опалення також застосовуються П-образні компенсатори, які стягуються з колін 90?, як показано на малюнку:

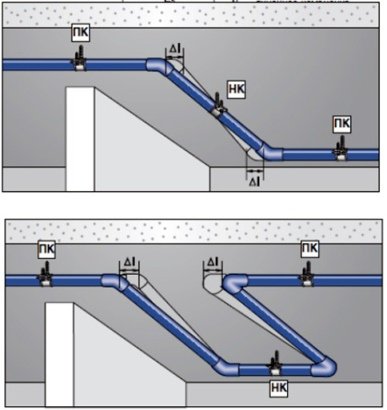

Якщо слідувати цій схемі і вірно розташувати обидва види опор, дотримуючись відстані, зазначені в таблиці, то ніяких змін форми труби видно не буде. Приклади розташування П-образного елемента в реальній ситуації наведені на рисунку:

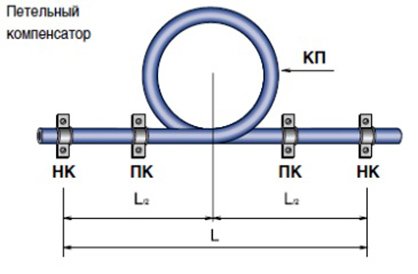

Ще один спосіб не допустити «змійки» — врізка в поліпропіленову трубу «калача», встановивши його в непримітному місці.
Важливо! Виконуючи складання системи з ППР-труб своїми руками, намагайтесь не встановлювати вищеперелічені елементи петлею вгору, в ній може накопичуватися повітря.

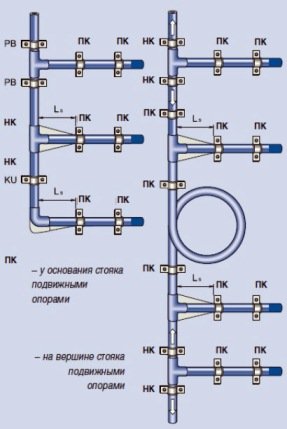

Не менш важливим моментом є кріплення стояка на опорах, щоб він не просідав», а кожна врізка не змушувала його згинатися в бік. Нижче наведені типові схеми правильного монтажу вертикальних ділянок системи:
Коли готова складальна схема та інструмент для монтажу труб, можна приступати до роботи. Почати слід з розмітки і відрізки труб, це треба робити з урахуванням розміру ділянки пайки. Потім проводиться зачищення торців і виконується споювання труб з фітингами. Починати треба від котла і йти до кінця системи, де діаметр поліпропіленових труб для опалення приватного будинку самий малий. Елементи схеми припаюються один до одного по черзі. Останньою справою до магістральних тройникам приєднуються радіаторні підводки з регулюючою і запірною арматурою.
Висновок
Як би ні були малі розцінки на монтаж опалення з поліпропіленових труб порівняно зі складанням схем з металопластику або металу, ці кошти цілком реально заощадити. Для цього знадобиться витратити свій особистий час, розібратися зі схемою і виконати всі роботи самостійно.
