Серед різних матеріалів, що застосовуються для монтажу водяних опалювальних систем, особливий інтерес представляють труби, виготовлені з міді. За технічними характеристиками з ними можуть зрівнятися лише труби з нержавіючої сталі, так і ті програють по теплопровідності. Завдання даної статті – визначити всі плюси і мінуси трубопроводів з міді, а також розглянути всі способи, з допомогою яких монтуються мідні труби для опалення.
Переваги і недоліки
Треба сказати, що системи, зібрані з мідних труб, найбільш близькі до ідеалу, оскільки вони мають численні переваги при мінімумі недоліків:
- корозійна стійкість і довговічність;
- здатність витримувати високі температури. Мідь довготривало витримає температуру середовища до 300 ?С, хоча максимальна температура в централізованих системах теплопостачання не перевищує 115 ?С, а коли мається на увазі опалення приватного будинку, і того менше, – 95 ?С;
- стійкість до перепадів тиску і гідроудару. Відповідно до ГОСТ Р 52318-2005 тягнутий мідна труба руйнується при короткочасному тиску не менше 220 МПа. Стандартні вироби розраховані на робочий тиск 25 МПа (250 Бар). Подібні технічні характеристики мідних труб дозволяють використовувати їх в будь-яких системах опалення;
- мала вага у порівнянні зі сталевими трубами;
- висока теплопровідність. Неізольований мідний трубопровід, що проходить через приміщення, є одночасно опалювальним приладом, це потрібно враховувати при підборі радіаторів і приймати кількість секцій меншим;
- добротний і примітний зовнішній вигляд;
- пластичність. Завдяки цій властивості матеріалу мідні труби і фітинги можуть витримати кілька циклів розморожування.
Трохи про недоліки. За високу якість і надійність систем з міді доводиться платити чималі гроші, але вони того варті, оскільки прослужать стільки ж, скільки коштує сам будинок. Даний матеріал придатний не тільки для розведення радіаторного опалення, теплих підлог, обв’язку котла мідними трубами також вважається однією з найбільш довговічних.
Монтаж мідних труб
Складання схеми обігріву або обв’язки котла з мідних труб проводиться з прямих ділянок і з’єднувальних деталей – фітингів. Останні бувають латунними або мідними, в залежності від способу з’єднання. А способи ці бувають такими:
- пайка мідних труб;
- обжимное роз’ємне з’єднання;
- обжимное пресове з’єднання.
У свою чергу, споювання стиків може виконуватись двома методами: м’яким і твердим припоєм. Але, незалежно від обраного способу, треба спочатку потрібно провести підготовку. Вона полягає у вимірюванні ділянки потрібної довжини, відрізку самої труби і зачистку стику перед сполученням. Різати матеріал рекомендується спеціальним ручним або механічним труборізом, він дозволяє дотримуватися чіткого кут 90? і залишає мінімальну заусеницу, а від цього залежить якісний монтаж опалення з мідних труб.
Зачистка стику здійснюється наждачним папером з метою прибрати з поверхні тонку плівку з оксиду міді. Найкращий варіант – використовувати замість наждачного паперу м’які губки, містять абразив. Перед зачисткою потрібно видалити заусеницу, знявши невелику фаску з внутрішньої поверхні. Для цього можна скористатися спеціальним пристосуванням або звичайним шевським ножем трикутної форми. Коли планується здійснювати монтаж мідних труб способом пайки, то зачистити від окису потрібно і фітінг.
Як паяти мідні труби
Для споювання найпопулярнішим способом – за допомогою м’якого припою – для роботи потрібно газовий пальник або паяльник, а також кисть і флюс. На зачищений стик зовні кистю наноситься шар флюсу, при цьому довжина ділянки повинна відповідати глибині занурення труби в фітінг. Рекомендується її заміряти заздалегідь і поставити мітку маркером. Як і мідні труби для системи опалення, флюсом покривається внутрішня поверхня фітинга, після чого проводиться стикування деталей вручну.

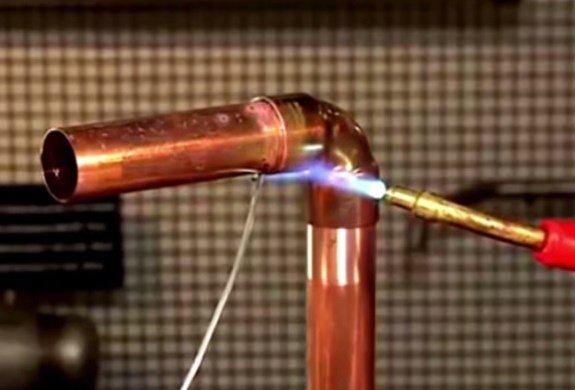

Наступний крок – прогрів сполучення газовим пальником або електропаяльником. Тут важливо потрапити в точку, щоб не було перегріву або недогріву, недосвідченому монтажникові потрібно попередня тренування. Дізнатися, коли досягнута достатня температура, досить просто.
Треба в процесі роботи прикладати дротик припою до поверхні труби і в той момент, коли вона почне плавитися, почати наносити припій на стик, відвівши пальник трохи далі. Як правильно спаюється система опалення з мідними трубами, показано на відео:
Роз’ємні і пресові сполучення

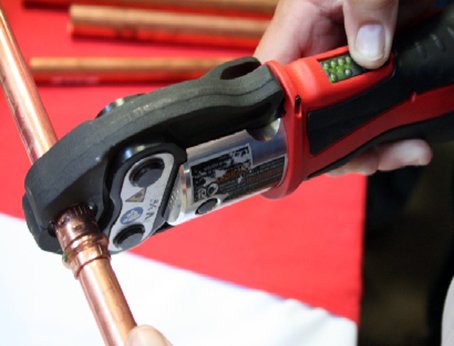

Щоб виконати пресове з’єднання, потрібен спеціальний інструмент – обтискні кліщі. Вони бувають як ручними, так і електричними. Після зачистки труби і фітинга вони поєднуються, зовні на стик накладаються кліщі і виконується обтиснення. З’єднання вважається неразъемным і досить надійним.
Роз’ємне пару робиться за прикладом металопластикових труб, оскільки принцип суміщення латунного фітинга з трубою точно такий же. Відповідно, вартість з’єднувача в кілька разів вище, ніж фітинга для пайки. Зате для монтажу знадобляться лише 2 гайкові ключі. Подробиці виконання роботи представлені на відео:
Висновок
Ви точно не помилитеся, якщо приймете рішення вкласти кошти в опалення з мідних труб. В результаті ви отримаєте довговічні трубопроводи з великим запасом міцності. Більше того: подібні системи виглядають дуже естетично і привабливо в будь-якому інтер’єрі.
