У наше століття високих технологій і нових технічних рішень переглядаються концепції багатьох традиційних опалювальних пристроїв, що прийшли до нас з минулого. Ці зміни торкнулися і печі, що працюють на дровах. Здавалося б, найпростіше виріб з цегли або металу, що там ще можна придумати? Виявилося — можна. Особливо видозмінилися такі звичні для нас «буржуйки» як зовні, так і внутрішньо. Тепер це — сучасні опалювальні печі на дровах, які користуються великою популярністю завдяки своїй невисокій вартості.
Металеві печі
Оновлення сталевих печей на дровах
Саморобні «буржуйки» зараз можна зустріти хіба що у когось в гаражі або в іншому підсобному приміщенні. Ці найпростіші печі прямого горіння спалювали дрова зі страшною швидкістю, викидаючи основна кількість тепла в димохід. З цієї причини люди, які користуються «буржуйками», намагалися зробити горизонтальний ділянку димохідної труби як можна довше, пропускаючи його через все приміщення. Мета – відібрати максимум тепла від продуктів горіння, що вилітають з печі на дровах з температурою 400—500С.
Зараз кожна сучасна піч для опалення приватного будинку мало нагадує «буржуйку», так як забезпечена декоративним захисним кожухом з отворами для повітря або ж корпус камери згоряння оточений трубами повітроводів. Тому є причини, перша – висока температура поверхні робить опалювач небезпечним для житлових приміщень, де постійно перебувають люди і діти, які випадково можуть отримати опіки. Крім того, розпечена металева поверхня видає потужний тепловий потік, що перевищує норму. Кожух приймає жорстке випромінювання на себе і, нагріваючись, передає тепло повітрю кімнати.
У зв’язку з впровадженням нових технічних рішень конструкції дров’яних печей теж змінилися. Коротко зміни полягають в наступному:
- Надходження свіжого повітря для горіння в топку стало регульованим.
- Над камерою згоряння влаштовано кілька перегородок, із-за чого димові гази вже не можуть вилетіти прямо в трубу. Спочатку вони віддають свою теплоту, здійснюючи кілька ходів всередині пічки і огинаючи ці перегородки.
- Для збільшення терміну служби своїх виробів багато виробників футерують топки сталевих печей вогнетривкою цеглою.
- Організовано допалювання виділяються піролізних газів.
- Встановлена варильна поверхня із сталі або чавуну.
- У деяких моделях встановлені теплообмінники для нагріву води на потреби ГВП.
- Реалізовано інноваційне рішення – проста дров’яна піч виробляє електроенергію.
Огляд різновидів печей
На даний момент існують 2 основних різновиди опалювальних дров’яних печей з металу:
- класичні, прямого спалювання;
- опалювальні пристрої тривалого горіння.
У пристроях першого типу паливо вже не згорає так швидко, як в «буржуйке», оскільки до нього обмежений доступ свіжого повітря, а гази інтенсивно віддають тепло металевих стінок. Прикладом може служити сталева піч на дровах для лазні.
Червоними стрілками на схемі показані димові гази, що роблять додатковий хід перш, ніж піти в димохідний канал. В результаті їх температура на виході рідко досягає 200 ? с, а в деяких агрегатах до труби можна навіть доторкнутися рукою прямо під час роботи. Це говорить про те, що основна маса теплової енергії, що виділяється при спалюванні твердих видів палива, залишається в приміщенні, а ККД опалювачів досягає 70%.

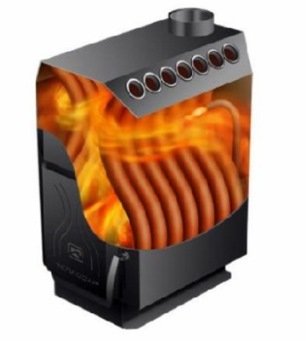

Як і в сучасних піролізних опалювальних котлах з водяним контуром, в деяких моделях печей організовано повільне спалювання дров при недостатній кількості кисню. Внаслідок цього утворюється піролізний газ, дожигаемый з допомогою точкового подання повітря у верхню зону камери згоряння. Нижче показана дров’яна газогенераторна піч.
У верхній зоні камери згоряння розташовується інжектор, що забезпечує подачу вторинного повітря, в результаті труби – димарі рівномірно прогріваються зверху донизу. Повітря надходить у них через нижні отвори, проходить по вигнутих труб, нагріваючись в топці, і виходить у простір кімнати. При цьому згоряння дров відбувається повільно, одного завантаження може вистачити на 6-8 годин безперервної роботи. Відповідно, вимоги до якості палива досить високі, дрова можуть застосовуватися з вологістю не вище 25%, інакше процес піролізу проходити не буде.
По суті, модернізовані сталеві печі по своїй конструкції і додатковим функціям мало чим відрізняються від котлів. Різниця лише в тому, що піч для обігріву приміщень використовує явище конвекції, нагріваючи повітря, а не воду. Тим не менш вже з’явилася дров’яна опалювальна піч з водяним контуром, який можна приєднати до системи ГВС або організувати невеличке водяне опалення будинку.
Це не традиційна водяна сорочка, як в котлах, тут вода в баку підігрівається від задньої стінки камери згоряння. Крім того, нагорі вироби влаштована варильна поверхня для приготування їжі. Для більш повної тепловіддачі під варильною панеллю встановлена перегородка і димовим газам доводиться долати її, роблячи другий додатковий хід.
Сталеві печі нової розробки
Заслуговує особливої уваги агрегат, який, як і колпаковая опалювальна піч для дачі з цегли, використовують принцип вільного конвективного руху димових газів по каналах, аж до самого димоходу.

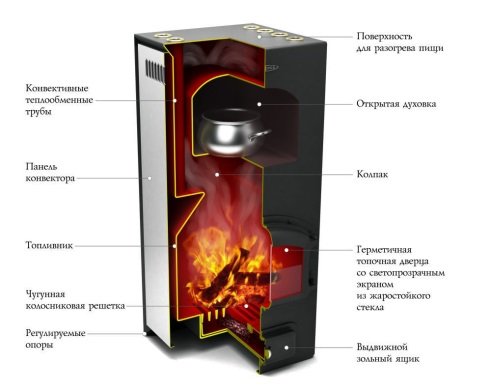

Сталева піч колпаковая
Така піч більш ефективна в порівнянні зі своїми «побратимами», замість варильної поверхні в ньому сконструйована духовка відкритого типу, що знаходиться прямо над ковпаком. Навіть при потухшей топці їжа, залишена в ніші духовки, довгий час не охолоне. Ну і дверцята головною топки, через яку проводиться завантаження дров, відкривається на 140с і забезпечена великою вогнетривким склом і нагадує опалювальний камін.
Представляє чималий інтерес лінійка портативних агрегатів прямого спалювання російського виробника ТЕРМОФОР. Один з них — малогабаритна дров’яна опалювально-варильна піч Попелюшка. При своїх скромних розмірах 465 х 300 х 460 мм і масою 27 кг вона має теплову потужність 4 кВт і може обігрівати кімнату об’ємом до 50 м2. Цей обігрівач сміливо можна зарахувати до переносним і користуватися практично в будь-яких умовах, хоча його примітний зовнішній вигляд дозволяє помістити піч у житловому будинку.
Піч Попелюшка

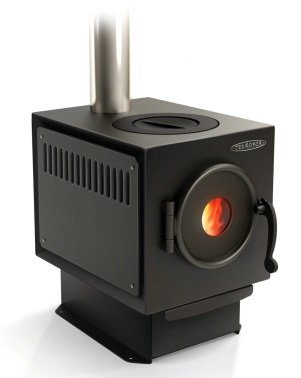

Інший оригінальний виріб з тієї ж лінійки — опалювально-варильна піч на дровах Индигирка. Якщо ви ніколи не заряджали свій стільниковий телефон від дров’яної печі, то Индигирка вам в допомогу. У неї вбудований блок – генератор електрики, що буквально відразу після розтоплення виробляє напругу 12 В і володіє потужністю до 75 Вт.
Піч Индигидка
Колись прості дров’яні печі для дачі або гаража завдяки своїм оновленням перетворилися на серйозні опалювальні агрегати, що застосовуються для обігріву житлових, так і будь-яких інших приміщень. При цьому вони залишилися досить привабливими завдяки невисокій вартості і невеликого обсягу монтажних робіт по їх установці.
