В нинішній час в якості компенсуючого пристрою для теплоносія велику популярність здобув мембранний розширювальний бак. Самопливні опалювальні системи з природною циркуляцією застосовуються досить рідко, а тому і відкриті ємності поступово відходять у минуле. У таких апаратах потребують і сучасні системи водопостачання, де встановлені насосні станції і бойлери непрямого нагріву. У даному матеріалі буде розказано, як вибрати і підключити такий бачок до тієї чи іншої системи.
Пристрій і принцип роботи мембранного бака
Почнемо з того, що конструктивно апарати, призначені для опалення і водопостачання (гідроакумулятори), мають деякі відмінності і плутати їх між собою не можна. У той же час принцип роботи мембранного бака однаковий незалежно від його конструкції.

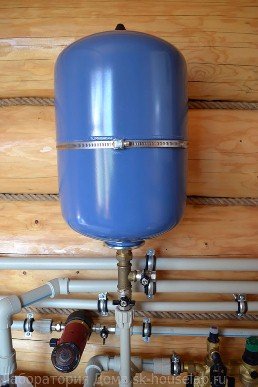

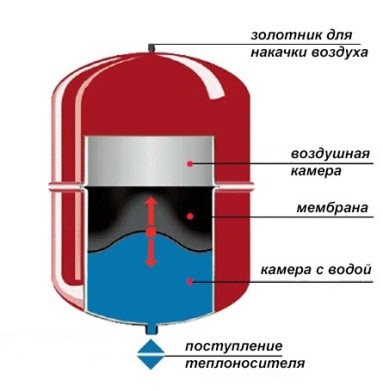

Загальне пристрій подібних резервуарів наступне: всередині герметичного металевого корпусу циліндричної форми знаходиться гумова мембрана (в народі – «груша»). Вона буває двох типів:
- у вигляді діафрагми, що розділяє внутрішній простір приблизно навпіл;
- у вигляді груші, своєю підставою прикріпленою до вхідного патрубка для води.
Примітка. Другий тип мембран підлягає заміні, для цього треба розкрутити фланець патрубка. Перший тип замінити не можна, тільки разом з корпусом.
Відмінність між судинами для різних систем полягає в тому, що мембранні розширювальні баки для систем опалення наповнюються теплоносієм, що контактують зсередини з металевими стінками. У ємностях для водопостачання вода ніколи не стикається з металом, а в деяких моделях навіть передбачена промивання «груші». Дані модифікації рекомендовані до застосування в мережах питного водопостачання.
Ще одна відмінність полягає в тому, що мембрани для розширювальних баків для води виготовляються:
- з харчової гуми;
- пристосованими до більш високому тиску, ніж для опалювальних.

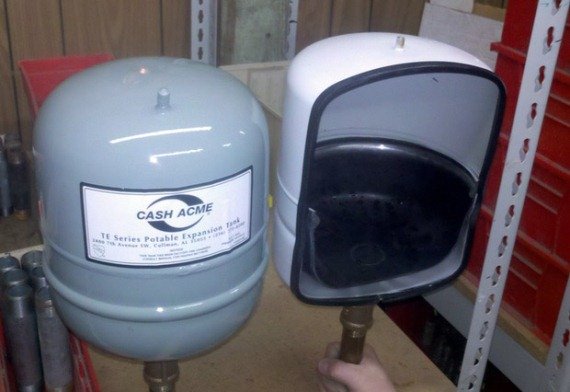

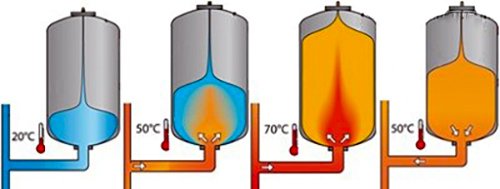

Відповідно, «груша» в резервуарі для систем опалення адаптована для роботи при більш високій температурі. Сам же принцип дії апаратів простий: під впливом зовнішніх сил (теплового розширення або дії насоса) ємність наповнюється водою і розтягує мембрану до відомих меж. Збільшення «груші» з іншого боку обмежує повітря, що знаходиться під певним тиском. Для створення цього тиску пристрій бака передбачає спеціальний золотник.
Коли зовнішній вплив припиняється, і тиск в мережі трубопроводів падає з-за водорозбору або охолодження теплоносія, то мембрана поступово виштовхує воду назад в систему.
Рекомендації по вибору
Почнемо з того, що мембранний розширювальний бак для водопостачання не можна застосовувати в опалювальних мережах і навпаки. Причина – у кожної із систем свій тиск і температура, а також вимоги до якості води. Між тим вони зовні дуже схожі, виробники навіть примудряються фарбувати корпусу баків в один колір (найчастіше – у червоний). Як же відрізнити?
На кожному виробі прикріплена табличка з написами – шильдик. На ній – вся інформація, що нам необхідна. Коли на шильдику написано, що максимальний робочий тиск 10 Бар, а температура – 70 ?С, то перед вами – розширювальний бак для холодного водопостачання. Якщо ж напис свідчить, що максимальна температура – 120 ? с, а тиск – 3 Бар, то — це мембранний бак для опалення, все просто.
Другий критерій вибору – обсяг резервуара, він визначається таким чином:
- для опалювальної системи: розраховується загальна кількість теплоносія в будинкової мережі і від нього береться десята частина. Це і буде місткість бака з запасом;
- для водопостачання: тут обсяг посудини має забезпечувати комфортну роботу водяного насоса. Останній не повинен включатися і відключатися частіше, ніж 50 разів на годину. Точніше визначити цифру вам допоможе торговий представник;

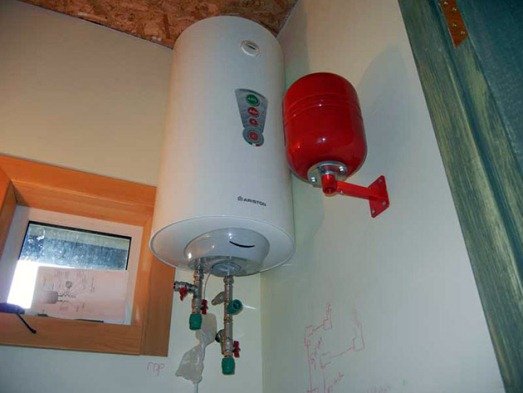

- для ГВП (бак для бойлера). Принцип той же, що і з опаленням, тільки треба взяти десяту частину від місткості бойлера непрямого нагріву;
Увага! Для компенсації теплового розширення води в бойлері треба брати бачок, призначений для водопостачання.
Як правильно встановити мембранний бак
Від того, наскільки правильно буде встановлено і підключено розширювальний бак мембранного типу, залежить не тільки працездатність тієї або іншої системи, але і термін служби резервуара. Перше, що слід зробити – поставити і закріпити бачок до стіни або підлоги в тому положенні, яке вимагає його інструкція з експлуатації. Якщо в ній про це нічого немає, то нижче по тексту ми уточнимо це питання.
Другий момент – на підвідної труби необхідно встановити відсікаючий кран. Закривши його, ви завжди зможете зняти мембранний напірний бак для ремонту або заміни. А щоб при цьому не залити підлоги приміщення топкової, між відтинає краном і ємністю варто передбачити зливний штуцер і ще один кран. Тоді з’явиться можливість спорожнити бак перед зняттям.

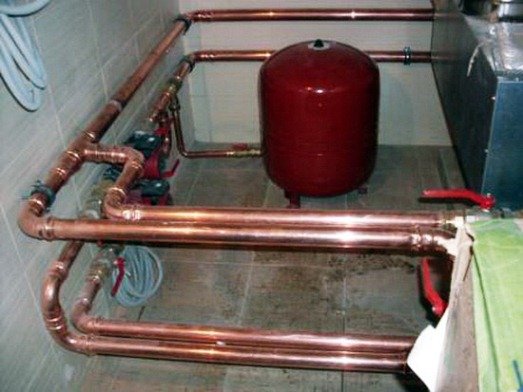

Баки для систем опалення
У ситуації, коли документація на бачок не наказує, як правильно зорієнтувати його в просторі, ми порадимо ставити резервуар завжди вхідним патрубком вниз. Це дозволить на деякий час продовжити йому роботу в системі опалення в тому випадку, якщо в діафрагмі з’явиться тріщина. Тоді повітря, що знаходиться вгорі, не поспішить проникати в теплоносій. А от коли бак перевернутий догори ногами, то більш легкий газ швидко перейде крізь тріщину і потрапить в систему.
Не принципово, куди підключати підводку бачка – до подачі або обратке, особливо якщо джерело тепла – газовий або дизельний котел. Для твердопаливних опалювачів монтаж компенсуючого судини на подачі небажаний, краще приєднати його до обратку. Ну і в кінці потрібна настройка, для чого пристрій мембранного розширювального бака передбачає зверху спеціальний золотничок.
Повністю зібрану систему треба заповнити водою і стравити повітря. Потім виміряти тиск біля котла і зіставити з тиском в повітряній камері бачка. В останній воно повинно бути на 0.2 Бар менше, ніж у мережі. Якщо це не так, треба його забезпечити, спустивши або накачавши повітря в мембранний бак для води через золотник.

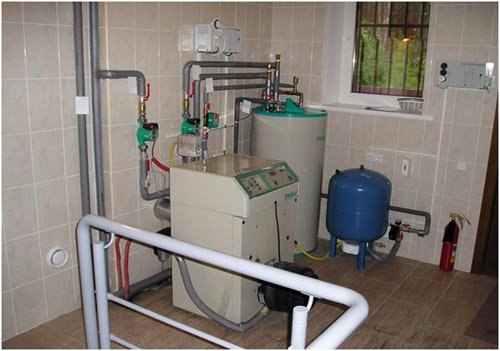

Баки для систем водопостачання
На відміну від розширювальних ємностей для опалення, гідроакумулятори можна орієнтувати в просторі як завгодно, це великого значення не має. Також буде корисно встановити на підводці до баку арматуру для відсікання його від мережі і випорожнення.
А ось налаштування для холодного і гарячого водопостачання різна. Справа в тому, що тиск в трубопроводах створює насос, у якого є верхній і нижній поріг відключення. З них і треба орієнтуватися. Виставляти тиск в мембранному баку, працюючому в схемі холодного водопостачання, треба на 0.2 Бар менше нижнього порогу відключення насоса. Це дозволить уникнути гідроударів в системі.
Що стосується ГВП, то тут тиск повітря у бачку повинно бути більше на 0.2 Бар, ніж верхній поріг відключення насосної станції. Це потрібно для того, щоб в ємності не застоювалася вода. Більше корисної інформації ви зможете дізнатися, переглянувши відео:
Висновок
Здавалося б, такий простакуватий вузол, як бак для води, а вимагає стільки скрупульозності в дрібницях. Насправді серйозний підхід потрібен при монтажі будь-якого елемента будинкової мережі, у противному випадку настільки ж дрібні неприємності чекають на вас дуже скоро.
