Однотрубна ленінградська система опалення була і залишається однією з найпопулярніших в приватному домобудівництві, яка застосовується повсюдно в силу економічної доцільності. Прочитавши цю статтю, ви зможете дізнатися про причини такої популярності, принцип роботи системи і отримати рекомендації по її монтажу.
«Ленінградка» — знайомство
Однотрубні опалювальні системи бувають різної конфігурації «ленінградка» — це одна з різновидів таких систем. Для початку зазначимо, що в будь однотрубної схемою опалювальні прилади приєднуються до єдиного разводящему колектору обома підводками. Тобто, магістраль служить одночасно подає і зворотним трубопроводом.

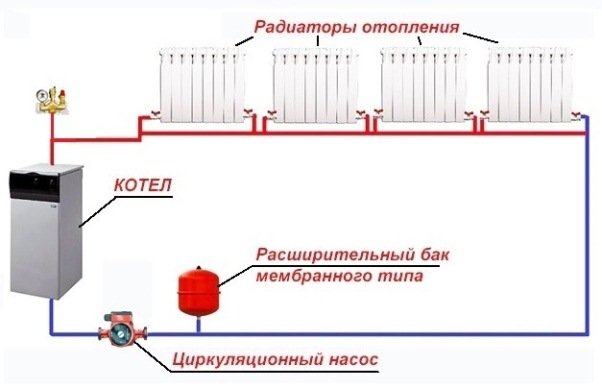

Теплоносій рухається по замкнутому в кільце колектора, по дорозі забезпечуючи теплом радіатори і одночасно відбираючи з них охололу воду. Відмінність «ленінградки» від інших різновидів полягає в тому, що це горизонтальна система з нижньою розводкою і різнобічним підключення опалювальних приладів. Нижче показана схема ленінградської системи опалення в традиційному виконанні:

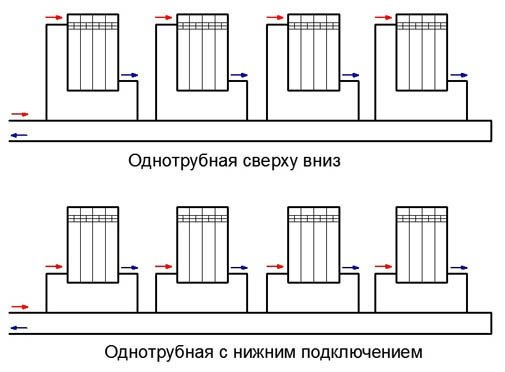

Як бачите, частина теплоносія після проходження через перший радіатор охолоджується і змішується з йде по колектору гарячою водою, знижуючи її температуру. Внаслідок чого в другу батарею надійде менше тепла, і щоб отримати розрахункову тепловіддачу, її розмір треба збільшити. З тим щоб розподіляти тепло по радіаторів як можна рівномірніше, подаюча магістраль повинна мати діаметр як мінімум в 2 рази більше, ніж у підводок. Наприклад, батарея підключається трубами DN10, а магістраль – DN20 (позначення DN – це діаметр внутрішнього проходу труби).
Примітка. Таке поняття, як ленінградська система опалення багатоповерхового будинку – некоректно. У багатоквартирних будинках застосовується однотрубна схема з вертикальними стояками, це не «ленінградка», хоча принцип роботи схожий.
Плюси і мінуси
Головні переваги цієї схеми, за яких «ленінградка» так популярна, — це:
- невеликі витрати на матеріали;
- простота в монтажі.
Варто відзначити, що перше твердження досить спірно, ціна матеріалів дуже залежить від обраного матеріалу труб. Наприклад, якщо взяти сталеві або поліпропіленові труби, де фітинги коштують копійки, то однотрубна «ленінградка» за ціною виграє у двотрубної системи.
Інша справа, коли для монтажу використовуються металопластикові або поліетиленові труби. Згадайте, що схема ленінградської розведення передбачає великий діаметр підвідної магістралі, в той час як в двотрубної системі розмір труб буде менше. Відповідно, застосовуються фітинги більшого діаметру, а значить, обійдуться вони дорожче і в цілому вартість роботи і матеріалів буде вище.
Що стосується простоти монтажу, то твердження абсолютно вірно. Людина, яка хоч трохи розбирається в питанні, спокійно збере схему «ленінградки». Складність полягає в іншому: перед монтажем потрібно ретельний розрахунок трубопроводів і потужності радіаторів з урахуванням значного охолодження теплоносія. Якщо цього не зробити і збирати систему навмання, то результат вийде сумний – гріти будуть тільки перші 3 батареї, решта залишаться холодними.
Насправді достоїнства, за які так цінують «ленінградку», вельми примарні. Вона проста в монтажі, але складна в розробці. Дешевизною може похвалитися лише в тому випадку, якщо проводити збірку з певних матеріалів, а вони влаштовують далеко не всіх.

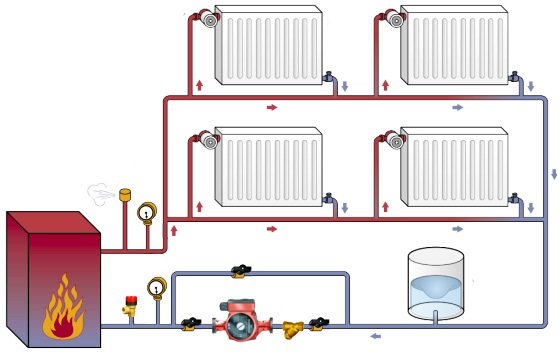

Важливий недолік ленінградської схеми випливає з принципу її роботи і полягає у тому, що регулювати тепловіддачу батарей з допомогою термостатичних вентилів вельми проблематично. Нижче на малюнку показана ленінградська система опалення в двоповерховому будинку, де на батареях такі встановлені вентилі:
Ця схема буде весь час функціонувати вроздріб. Варто першого радіатора нагріти приміщення до встановленої температури, а клапану перекрити подачу теплоносія, як його основна маса спрямується до другої батареї, термостат якої теж почне спрацьовувати. І так до самого останнього приладу. При охолодженні процес повториться, тільки навпаки. Коли все розраховано вірно, то система буде гріти більш-менш рівномірно, якщо ж ні, — останні батареї не нагріються ніколи.
У ленінградській схемою робота всіх батарей взаємопов’язана, тому встановлювати термоголовки безглуздо, простіше відбалансувати систему вручну.

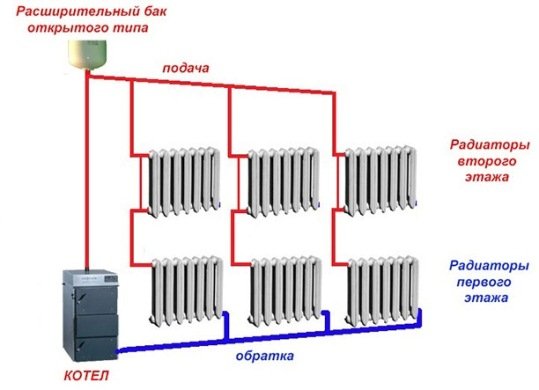

І останнє. «Ленінградка» досить надійно функціонує з примусовою циркуляцією теплоносія, вона і була задумана як частина централізованої мережі теплопостачання. Коли необхідна незалежна система опалення без насоса, то «ленінградка» — не кращий варіант. Щоб отримати хорошу тепловіддачу при природній циркуляції, потрібна двотрубна система або вертикальна однотрубна, показана на малюнку:
Рекомендації по монтажу
Горизонтальна однотрубна система опалення приватного будинку буде добре працювати з невеликою кількістю радіаторів на одній кільцевої гілці. Звідси перша рекомендація: не плануйте ставити на 1 магістраль більше п’яти батарей, інакше останні з них будуть гріти дуже слабо або зовсім залишаться холодними. При цьому намагайтеся дотримуватися таких правил:

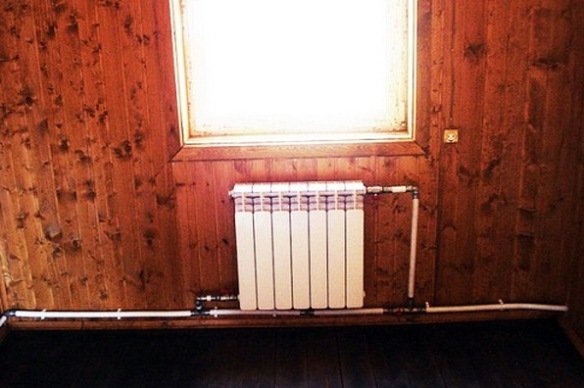

- по можливості використовуйте не нижнє різнобічне підключення радіаторів, а діагональне, щоб теплоносій проходив через весь прилад зверху вниз. Це підвищить його тепловіддачу;
- на вході в радіатори встановлюйте запірні кульові крани, а на виході – балансувальні вентилі, з чиєю допомогою здійснюється настроювання системи після запуску;
- кульові крани вибирайте полнопроходные;
- якщо джерелом тепла служить твердопаливний котел, то треба правильно виконати його обв’язку. Крім того, дуже бажано встановити буферну ємність.

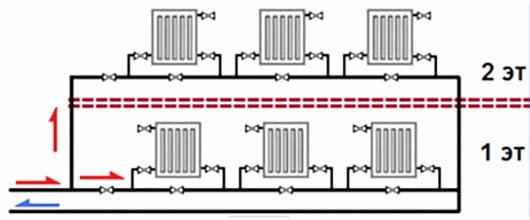

Коли потрібно забезпечити теплом невеликий двоповерховий будинок, то може бути використана така ленінградська схема, виконана своїми руками:
Примітка. Ставити на пряме вентилі магістралі, як зображено на схемі, необов’язково. Поставте їх на виходах з батарей, про що написано вище, і вам вдасться успішно відбалансувати роботу системи.

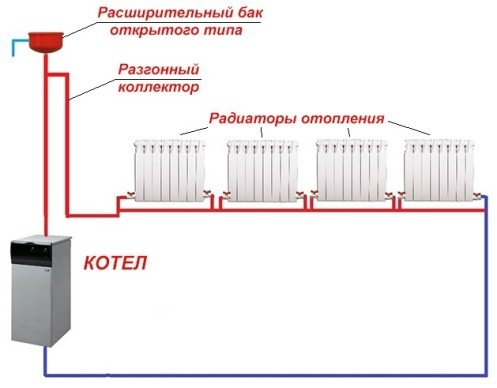

У невеликих одноповерхових будинках все ж можлива робота «ленінградки» без насоса. Для тих, хто зважиться зібрати її, рекомендується все-таки встановити насос на байпасі. Після виходу з котла буде змонтувати вертикальний розгінний колектор з метою забезпечити хороше затікання теплоносія в батареї, як це відображено на схемі:
Висновок
Однотрубна горизонтальна система «ленінградка» зовсім не є такою простою, як можна подумати. Так, її монтаж нескладний, але набагато важливіше зробити попередній прорахунок. Про всі подробиці ви можете дізнатися, переглянувши відео:
