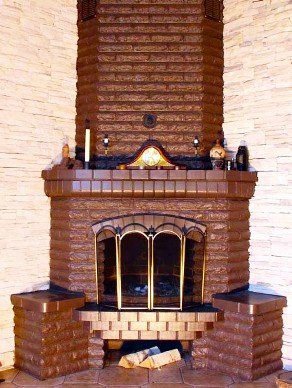

Мабуть, не знайдеться домовласника, який не побажав, будь у нього така можливість, поставити у себе вдома камін. Особливий інтерес представляють кутові каміни, оскільки дуже гармонійно вписуються в інтер’єр будь-якого приміщення і не віднімають корисну площу посеред кімнати. Про те, як здійснити подібне бажання, розрахувати і зробити камін своїми руками, буде описано в даному матеріалі.
З чого почати зведення каміна?
Подібні джерела тепла не відрізняються великою ефективністю (КПД – 15%) і обігрівають простір кімнати в межах видимості з допомогою інфрачервоного випромінювання.Винятком є сучасні каміни з вбудованою металевої топкою закритого типу. По суті, це та ж дров’яна піч у вигляді каміна, відповідно, її ККД становить 45-50%.
Для початку слід зробити розрахунок і підібрати для себе відповідний проект кутового каміна, їх існує безліч. Джерела – технічна література, спеціалізовані інтернет-ресурси, та ще наша стаття, де ми представимо вашій увазі кілька нескладних схем. Алгоритм дій наступний:
- розрахунок кутового каміна відповідно до розмірів приміщення:
- підбір проекту і при необхідності його коригування під вашу площу;
- підготовка інструменту і матеріалів;
- пристрій фундаменту;
- зведення самого вогнища;
- пробна протопка.
Примітка. В окремих випадках виконується облицювання стінок каміна різними матеріалами під інтер’єр кімнати.
Розрахунок розмірів каміна

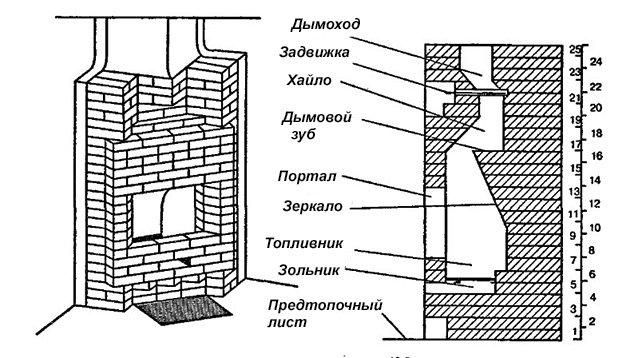

Щоб розуміти, про що піде мова далі, нижче на малюнку представлено пристрій каміна, де показано його основні елементи:
Розрахунку підлягають розміри камери згоряння і перерізу димоходу. Якщо вона буде занадто велика або, навпаки, мала для вашої кімнати, то споруда буде диміти всередину або зовсім слабо обігрівати простір приміщення. Тому будівництво камінів підкоряється певним правилам:
- площа відкритої частини топки (інакше – порталу, гирла) становить не більше 2% від квадратури кімнати. При цьому її висота не перевищує глибину топливника більше, ніж у 2 рази;
- подова частина топки має розмір, рівний площі гирла, помноженої на коефіцієнт 0.7;
- ширина топливника на 20-40% більше, ніж його висота. Глибину визначають, множачи значення висоти на коефіцієнт 0.5—0.7;
- димар в нижній частині має переріз, що становить 10-15% від площі порталу. При цьому рекомендується дотримуватися конічну форму прохідного січення димової труби;
- висота димаря від поду топки до зрізу труби – не менше 5 м. Мінімальний переріз – 140 х 270 мм;
- при наявності в конструкції поддувального каналу його перетин треба витримати розміром не менше 200 см2.

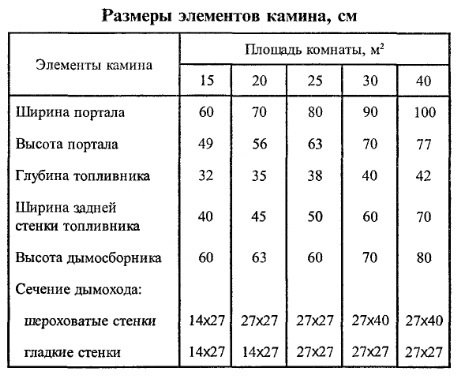

Щоб було зручніше розраховувати розміри кутового каміна, нижче в таблиці показані розміри всіх його елементів для приміщень з різною площею:
Вибір проекту кутового каміна
Наведемо деякі проекти, що представляють інтерес з точки зору простоти виконання робіт. Перший – це звичайний камін для невеликої кімнати площею до 15 м2. Якщо ваше приміщення має великі габарити, то доведеться зробити перерахунок проекту за новими даними.

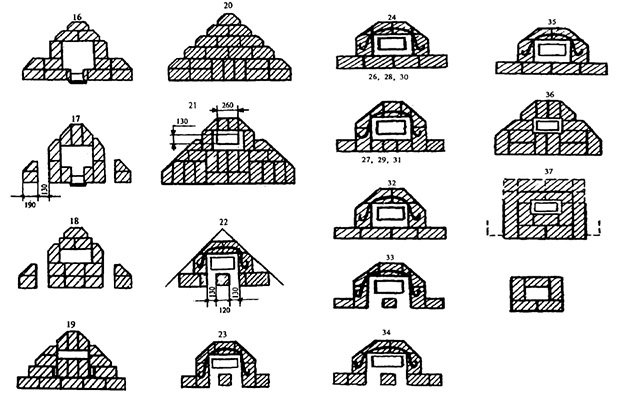

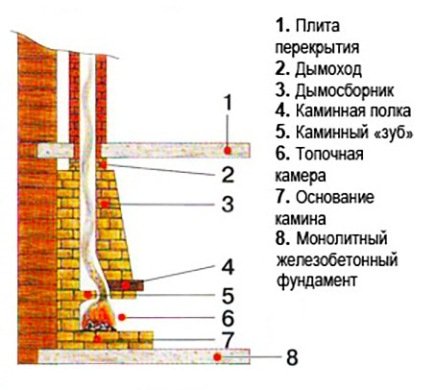

Тут не обійтися без допомоги досвідченого майстра – пічника, самостійно підібрати порядовки під нові розміри вам буде важко. Нижче показана порядовка для кутового каміна простої конструкції:
Дещо складніше наступний проект, зате він більш цікавий з точки зору ефективності тепловіддачі і естетичності зовнішнього вигляду. Це камін з порталом розмірами 62 х 52 см, призначений для кімнат площею 15-20 м2. Пристрій цього вогнища передбачає не тільки нижні отвори для забору повітря, але і верхні отвори – душники, звідки виходить нагріте повітря, завдяки чому прогрів приміщення відбувається інтенсивніше. Ця кутова піч-камін зажадає для будівництва наступні матеріали та грубні прилади:
- цегла червона керамічна розміром 250 х 120 х 65 мм – 320 шт.;
- глина – 0.1 м3;
- пісок – 0.1 м3;
- дверцята розмірами 130 х 140 мм – 1 шт.;
- колосникові решітки 250 х 250 мм;
- сталевий лист (нержавійка) завтовшки 2-3 мм – 0.3 м2;
- сталь листова товщиною 2-3 мм – 1.15 м2;
- куточок 32 х 32 х 4 мм – 0.7 м;
- руберойд – 2 м2;
- азбест у листах – 1.5 м2.
Примітка. Специфікація матеріалів дана, щоб звести кутовий камін з цегли до димової труби. Для її кладки знадобиться додатково від 120 до 180 шт. червоної цегли в залежності від висоти перекриття та покрівлі.

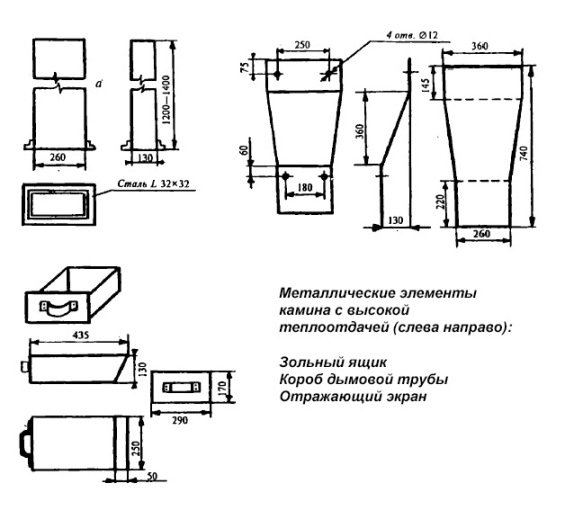

Конструкцією передбачено армування кладки сталевий дротом м’якої структури діаметром 2 мм. Крім того, внутрішній прохід димової труби виконується із звичайної листової сталі, а потім обкладається цеглою з зазором 60 мм, внутрішній перетин має становити 130 х 260 мм з нержавіючої сталі виготовляється відображає екран, встановлюється всередину топки. Креслення цих деталей, та ще зольного скриньки – на рисунку:

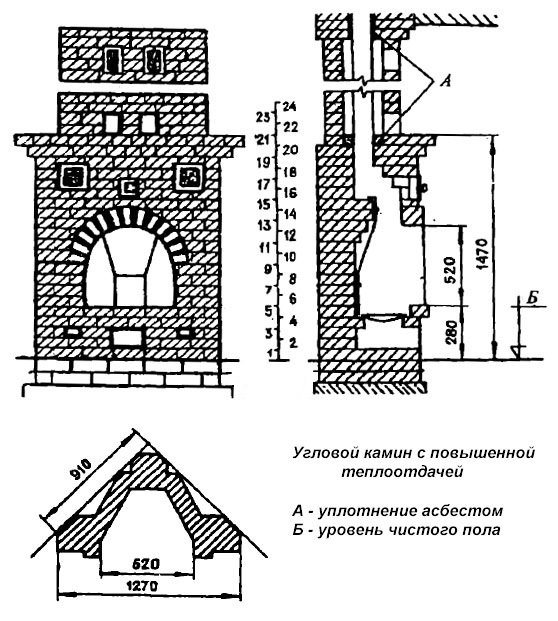

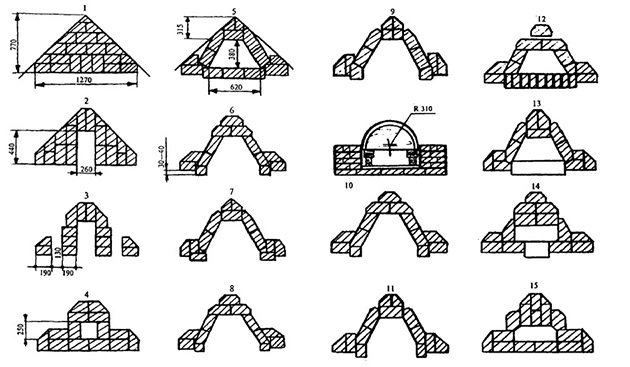

Порядовки і креслення кутового каміна з цегли з підвищеною тепловіддачею можна побачити на наступному малюнку:
Підготовчий етап
До підготовки відносяться такі процедури, як придбання будівельних матеріалів та необхідних інструментів. Головний матеріал – керамічна цегла, він повинен бути повнотілою, без тріщин і видимих пошкоджень, бажано, з гладкими бічними поверхнями.
Примітка. Якщо проектом передбачається кладка топливника із шамотної (вогнетривкої цегли, то до нього пред’являються такі ж жорсткі вимоги.

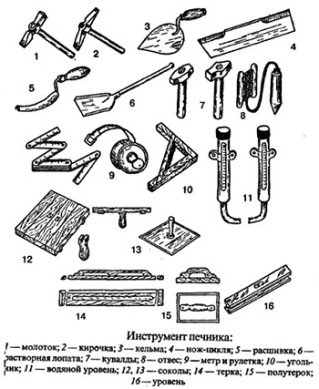

Навіть щоб побудувати маленький камін, необхідний мінімальний набір інструмента, що включає в себе:
- вимірювальні пристрої (рівень, рулетка, схил);
- кладочні інструменти (кельма, кельма, терка);
- інструмент для різання або колки каменів (кірка, болгарка).
Як правило, всі кутові класичні каміни з цегли будуються на глиняно-піщаному розчині у співвідношенні 1 : 1. Його можна придбати в готовому сухому вигляді в торговельній мережі або діяти дідівським методом: накопати глини, замочити її у воді на 3 діб, а потім продавити крізь сито. Суміш перемішується з водою до такої міри, щоб розчин легко сповзав з кельми, але не містив зайвої води.
Пристрій фундаменту

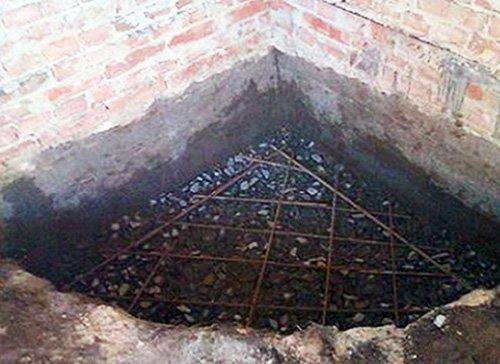

Простіше і надійніше всього виконати фундамент у вигляді залізобетонної плити. Для цього потрібно заглибитися в землю на 30 см, втрамбувати її і насипати подушку з піску заввишки 100 мм. Потім, відступивши 50 мм від існуючих стін, встановити опалубку з дощок, а потім накрити її разом з ямою поліетиленовою плівкою. Вона послужить гідроізоляцією, а з бетону не буде йти молочко.
Важливо. Розміри фундаменту повинні перевершувати габарити каміна не менш ніж на 5 см в кожну сторону. Пов’язувати його з основою будинку не допускається.
Всередину не завадить на невеликих підставках укласти сітку, пов’язану з арматури діаметром 10-12 мм, Розміри осередків сітки – 100-150 мм. Склад бетону для ручного перемішування такий: 1 частина цементу М400, 3 частини піску, 7 частин піску середньої крупності. Готовий бетон укладають в опалубку поверх плівки, загладжують терткою по рівню і залишають до повного застигання на 3 тижні.
Зведення кутового каміна
В принципі, кладка каміна практично не відрізняється від зведення цегляних печей. Підстава вкривається руберойдом, після чого проводиться кладка відповідно до порядовками. До початку зведення поверхні стін, прилеглих до каміна ззаду, вкривають листами азбесту, поверх якого рекомендується наклеїти тепловідбивний шар з алюмінієвої фольги. Кладочні роботи ведуть, дотримуючись таких правил:
- кожний ряд викладають «на суху», підганяють камені, а потім кладуть на розчин;
- цеглу перед укладанням обов’язково занурюють у воду на пару хвилин;

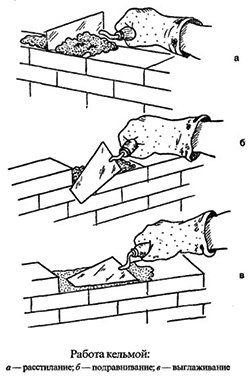

- розчин наноситься кельмою на попередній ряд, а не на новий цеглу;
- цегла на місці фіксують сильним натисканням або легким пристукиванием;
- сама гладка сторона каменю повинна бути повернена всередину каміна;
- залишки втомленого розчину прибирають, а стіну витирають насухо кожні 3-4 ряди.
- дотримання горизонталі і вертикалі перевіряють на кожному ряду кладки.
Рада. Якщо не планується робити оформлення кутових камінів, то під час кладки рекомендується недотягивать розчин до лицьової частини стінки. Тоді вийде гарний щілиноподібний шов.
Кутовий фальш-камін з гіпсокартону

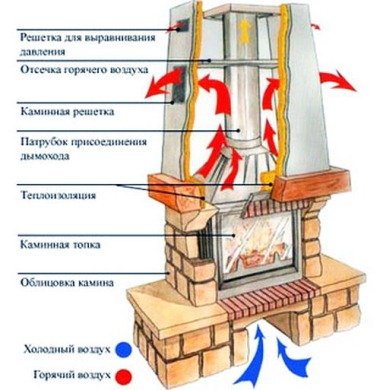

У зв’язку з тим, що на ринку з’явилося безліч сучасних виробів та матеріалів, будівництво камінів значно спростилося. Дуже популярними стали камінні топки з металу зі скляними дверцятами і декоративні електрокаміни. По суті, металева топка – це та ж піч, до неї приєднують димар з сендвіч–труби, а зовні все споруда оформляється у вигляді каміна. Це здійснюється з допомогою гіпсокартонних листів, як показано на схемі:
Важливо. Щоб встановити своїми руками металеву топку і оформити як кутовий камін, в цілях пожежної безпеки потрібно брати вогнестійкий гіпсокартон.
Як бачите, кладка з цегли чи каменю зводиться тільки на висоту камінної топки, а димохідна труба зашивається гіпсокартонними листами. Для циркуляції повітря в них вбудовуються вентиляційні решітки. Ще простіше і зовсім без фундаменту можна влаштувати електричний фальш-камін і облицювати його гіпсокартоном з оцинкованим профілем.
Примітка. На фото показана складання звичайного пристінного каміна, але принцип монтажу залишається таким же.

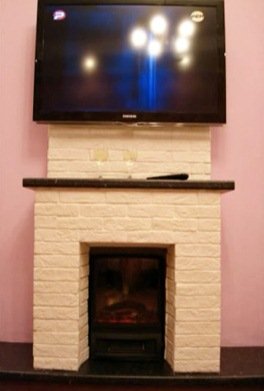

Змонтовані ГКЛ можна облицювати штучним каменем, обклеїти шпалерами або іншим матеріалом, вибір дуже широкий. Правда, подібний кутовий камін з гіпсокартону не принесе в оселю багато тепла, але як яскравий елемент інтер’єру буде виглядати чудово.
Висновок
Самостійно здолати подібне будівництво не так вже просто. Треба правильно вибрати місце, вивести цегляний димар, скласти камін за всіма правилами і виконати обробку. У цьому вам можуть допомогти поради майстра-пічника, ми рекомендуємо консультуватися з ним постійно. Тоді домашній камін, побудований своїми руками, принесе в ваш дім тепло і затишок, а ще в ньому можна смажити м’ясо чи піч рибу.
