Ще з радянських часів в народі існувало вираз «спустити кран опалення». Тоді в чавунні батареї центрального опалення врізали звичайні вентилі, через які зливали велику кількість теплоносія. Це робилося для випуску скупчення повітря в системі, із-за чого радіатори були відверто холодними. Пізніше з’явилося спеціальне пристрій для стравлювання повітря з опалювальних приладів — кран Маєвського. В даному матеріалі ми розглянемо конструкцію цього сантехнічного приладу, як він функціонує і встановлюється.
Призначення та види кранів Маєвського
Нормальній циркуляції теплоносія в системі може перешкоджати повітря, яке утворюється в її вищих точках і в опалювальних батареях. Ситуацій, за яких виникає повітряна пробка в системі опалення, всього дві:
- повільне заповнення чи підживлення частково опорожненной системи. У цей момент завоздушиваются верхні далекі кути радіаторів і вертикальні стояки;
- наявність великої кількості розчиненого кисню в теплоносії. Він подорожує по всій мережі разом з водою і поступово накопичується у зручних для цього місцях – верхніх глухих ділянках батарей і труб;
Примітка. Зайве повітря в трубах опалення може збиратися і на горизонтальних ділянках з П-образними компенсаторами або в інших подібних випадках, коли за умов монтажу труби утворюють петлі, повернені догори.
Щоб уникнути завоздушивания, нагорі вертикальних стояків передбачаються автоматичні повітровідвідники або розширювальний бак відкритого типу. Для видалення повітря з батарей або інших каверзних місць застосовується спеціальний ручний кран з голчастим клапаном, винайдений Ч. Б. Маєвським ще в 30-х роках минулого століття. На даний момент виріб виготовляється в наступних виконаннях:

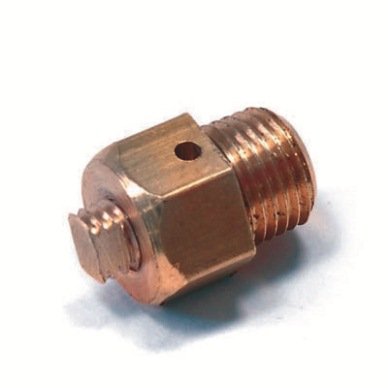

- традиційному, з зовнішньою різьбою для монтажу в різних місцях;
- радіаторному, з ковпачком з пластмаси, призначені тільки для роботи з опалювальними приладами;

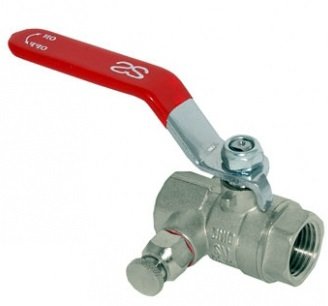

- комплектні пристрої — кульовий кран з краном Маєвського.
Як працює кран Маєвського

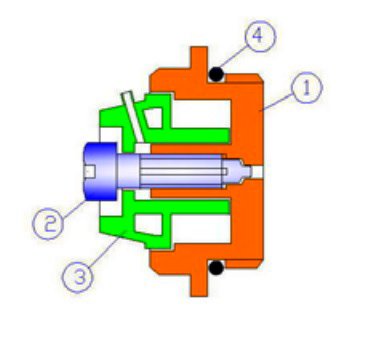

Конструкція крана надзвичайно проста, а тому – надійна. Корпус виробу виконується з латуні, як і робочий гвинт для скидання повітря. Щоб забезпечити герметичність приладу при монтажі, зовні нього є ущільнювальний елемент у вигляді кільця. Нижче на малюнку показано пристрій крана Маєвського у радіаторному виконанні:
1 – латунний корпус; 2 – робочий гвинт з протоками; 3 – ковпачок з нейлону; 4 – ущільнююче кільце.

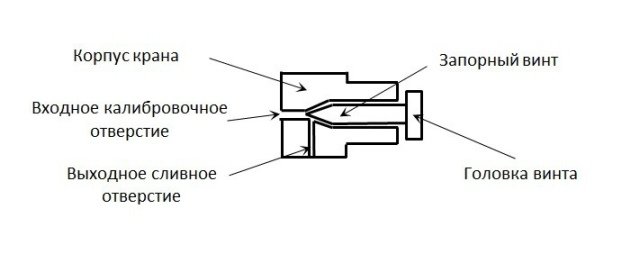

Гвинти кранів від різних виробників можуть мати як шліци під викрутку, так і чотиригранну або шестигранну голівку під спеціальний ключ. Кінець гвинта виготовлений у вигляді конуса, що входить в отвір, що сполучається з теплоносієм. Для проходу спускного повітря в корпусі є отвір, чий діаметр дорівнює, як правило, 2 мм. Нижче представлена схема, що дозволить добре зрозуміти принцип роботи крана Маєвського:
При звичайних умовах під час роботи опалювальної системи кран для спуску повітря повністю герметичний. Коли ж потрібна развоздушить батарею, гвинт викручується викруткою або ключем на пару оборотів. При цьому накопичився повітря починає проходити крізь калібрований отвір і потрапляє в бічний канал, ведучий назовні. Виконуючи цю операцію, слід пам’ятати, що спочатку повітря виходить з характерним звуком, а потім ще деякий час – разом з теплоносієм. Тому перш ніж користуватися краном Маєвського, треба підготувати невелику ємність для зливу води.
Клапан в традиційному виконанні, а також в комплекті з кульовим краном функціонує за таким же принципом. Різниця між ними полягає в тому, що традиційний клапан врізається в тих місцях, де цього вимагає схема, а не тільки в опалювальні прилади. Хоча звичайний кран Маєвського для чавунних радіаторів теж підійде, потрібно тільки його правильно встановити. Воздуховыпускатель в комплекті з звичайним запірним краном виготовляється для зручності, щоб в потрібних місцях не доводилося монтувати ці 2 елемента окремо.
Технічні характеристики
Асортимент пропонованих на ринку виробів невеликий. Причина цього проста: прилад виконує лише одну функцію, не вимагає створення безлічі типорозмірів кранів для різних трубопроводів. По сей день досить лише двох — ?” і?”, в них діаметр крана (по різьбі) становить відповідно 15 і 20 мм. Різновиди виробів за своїм призначенням ми перерахували вище, так само як і той факт, що головки гвинта можуть пропонуватися в різному виконанні – під викрутку та різні ключі.
Примітка. Іноді користуватися краном Маєвського можна і вручну, без інструменту. Деякі моделі воздухосбрасывателей для встановлення в батареях опалення випускаються з гвинтом, що обертається пластмасовою ручкою. Але не варто поспішати їх купувати, особливо в приватний будинок, де є маленькі діти. Дитина, випадково відкрутивши вентиль, може отримати опіки від гарячої води.
Вентиль радіаторний Маєвського розрахований на робочий тиск теплоносія до 10 Бар (1 МПа). Такого цілком достатньо для установки в радіатори триповерхового приватного будинку. У тому випадку, якщо розрахунковий тиск в системі вище, то ставиться традиційний кран з межею 16 Бар (маркування РУ16). Всі вироби нормально функціонують при температурі теплоносія до 120 ?С.
Зважаючи на простоту конструкції клапана Маєвського термін його служби визначається лише якістю застосовуваного матеріалу – латуні. Виріб з хорошого матеріалу спокійно служить 30 років і більше. У той же час пристрої, виготовлені кустарним способом, можуть почати протікати швидко або відразу ж тріснути при монтажі. Також пристрій нормально діє в умовах, коли в якості теплоносія в системі використовується незамерзаюча рідина замість води.
Установка крана
Вивчивши технічні характеристики крана Маєвського і зіставивши їх з параметрами опалювальної мережі, можна приступати до установки. Але скільки виробів треба купити і куди їх ставити? Тут є кілька рекомендацій:
- в опалювальних приладах при заповненні мережі повітря накопичується завжди. Звідси і рекомендація – ставити воздухоотводчики на кожну батарею;
- П-образні компенсатори і байпаси, звернені петлею вгору, також можуть накопичувати повітря. Тут більш підходящим варіантом буде клапан Маєвського, вбудований в кульовий кран;
- іноді в технічних приміщеннях ставлять саморобні регістри або змійовики, зварені зі сталевих труб. Тут воздухосбрасыватель теж потрібен;
- інші елементи системи, розміщені в найвищих точках.
Для довідки. Майже всі сучасні опалювальні прилади продаються з установочними комплектами, в які входять і крани Маєвського.

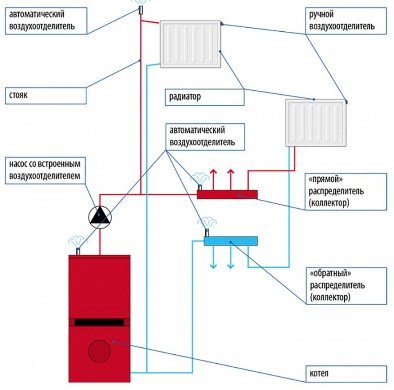

Слід зазначити, що в найвищих точках вертикальних стояків, біля котла і в колекторних розподільниках теплих підлог необхідно встановлювати автоматичні воздухоотводние клапана. Дані пристрої видаляють повітряну суміш з системи без втручання людини, в автоматичному режимі. Їх застосування обумовлено тим, що в деяких місцях постійно присутня небезпека утворення повітряних пробок і усувати їх вручну важко.

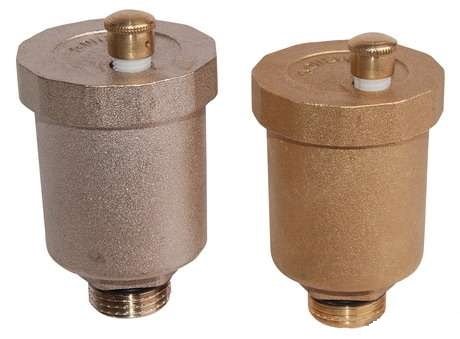

Такі воздухосбрасыватели також отримали назву «автоматичний кран Маєвського», так як виконують ту ж функцію, хоча конструктивно відрізняються від ручних пристроїв, описаних вище. Виріб складається з корпусу, всередині якого знаходиться поплавець. Останній механічно пов’язаний з голчастим клапаном за допомогою важеля. Камера, де розташований поплавок, має вертикальну орієнтацію в просторі, а отвір для теплоносія знаходиться в її дні.

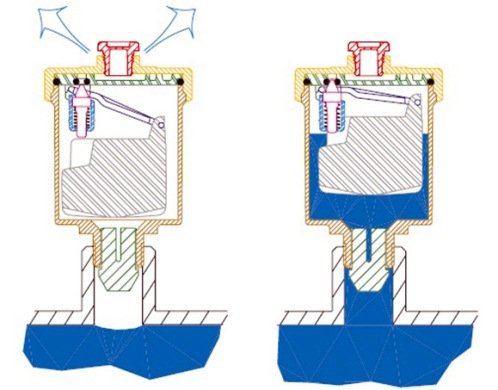

У нормальному режимі камера заповнюється водою, а принцип роботи автоматичного крана полягає в тому, щоб реагувати на зниження її рівня. Коли вода йде, витісняється повітрям, поплавець опускається і важелем відкриває голчастий клапан. Повітряна суміш залишає камеру під тиском теплоносія, його рівень знову піднімається, а клапан – закривається.

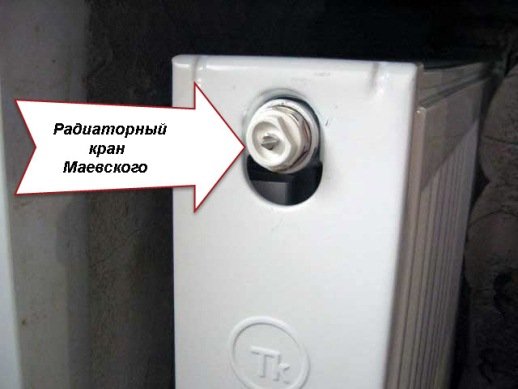

Насправді встановити кран Маєвського або автоматичний досить просто. Коли система змонтована з полімерних труб, то для врізки приладу треба поставити один додатковий фітінг і вкрутити в нього кран. Дещо складніше це зробити зі сталевими трубами, тут знадобиться слюсарний інструмент, а можливо, і зварювальний апарат. Всього ж простіше поставити пристрій для випуску повітря з радіаторів, для цього всього лише потрібно вкрутити його у верхню пробку, яка перекриває горизонтальний канал останньої секції. При цьому кран розташовують з боку, протилежного підключення радіатора до подавального трубопроводу.
Висновок
У тому, що робота крана Маєвського вкрай важлива та необхідна для будь-водяний схеми обігріву, не може бути ніяких сумнівів. Кисень, розчинений у воді, згубно впливає на довговічність котла, а повітряні пробки в мережі сприяють перегріву і недогреву різних ділянок труб і батарей. Пристрої для видалення повітря рятують нас від багатьох проблем за зовсім невелику ціну.
