Зміст:
- Пристрій і опис роботи котла
- Переваги і недоліки саморобних котлів
- Деякі рекомендації по виготовленню
- Висновок
Всі класичні водогрійні котли, що спалюють дрова або вугілля, мають загальний недолік: паливо швидко прогорає і потрібно часто відвідувати топкову, щоб завантажити нову порцію. Тривалість процесу залежить від типу установки і розмірів камери згоряння, зазвичай дрова прогорають за 4-8 годин. Вугілля вистачає на більший проміжок часу – до 10-12 годин. Виникає проблема додавання палива вночі або під час тривалої відсутності, в останньому випадку справа може закінчитися розморожуванням труб і радіаторів опалення. Позбутися від цих неприємностей можуть котли на твердому паливі тривалого горіння.
Пристрій і опис роботи котла
Традиційний спосіб спалювання дров і вугілля передбачає нижнє горіння палива, для цього повітря подається знизу, через колосникові ґрати. Інакше діє принцип роботи котла тривалого горіння, на твердому паливі, дрова в таких агрегатах горять зверху. Камера спалювання має круглу форму, як і весь корпус водогрійної установки, в ньому влаштовано 2 дверці, — для закладки палива і вивантаження золи. Простір невеликої зольної камери, що знаходиться внизу, відокремлене від топки колосникових гратами.

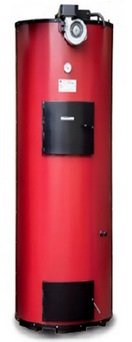

В котлах заводського виготовлення у верхній частині циліндричного корпусу є отвір, що через нього в топку подається повітря, що нагнітається вентилятором. Зсередини до отвору кріпиться повітряний канал у вигляді труби, на кінці якої закріплений сталевий «млинець» з отвором для повітря. Труба складається з кількох секцій різного діаметра, утворюючи телескопічну конструкцію. Блін, є тягарем, зроблений з металу товщиною до 10 мм, діаметр менше розміру топки для вільного переміщення всередині неї. На нижній поверхні вантажу для кращого розсіювання повітря є металеві ребра. Телескопічна конструкція з вантажем на кінці обладнана механічним приводом підняття – опускання. Загальне уявлення про конструкції дадуть креслення тривалого горіння котла на твердому паливі.
Корпус топки оточений водяною сорочкою, до неї внизу і вгорі врізані штуцери для входу і виходу теплоносія. Димохідний патрубок знаходиться зверху і видаляє продукти згоряння з верхньої зони топки. Заводські опалювальні котли тривалого горіння обладнані вентилятором для нагнітання необхідної кількості повітря в зону горіння. Продуктивність вентилятора управляється приладами автоматики.
Камера згоряння заповнюється паливом до нижньої кромки завантажувальних дверцят або трохи вище, але щоб дрова не випадали. Розпалювання проводиться через ту ж дверцята вручну, після чого за допомогою підйомного механізму зверху на пристрасне паливо опускається вантаж і дверцята закриваються. Автоматика включає вентилятор подачі повітря, керуючи його оборотами в залежності від температури виходить теплоносія. Починається верхнє тривале горіння палива, при цьому на нього тисне вантаж, який поступово опускається по мірі прогорання до самої колосникових грат.
Переваги і недоліки саморобних котлів
Все більшу популярність набувають дров’яні котли тривалого горіння, виготовлені своїми руками, причиною тому є очевидні переваги таких агрегатів:
- Тривалість роботи від одного заповнення топки дровами в 2 рази більше, ніж у традиційних котлів, а від 1 завантаження вугілля – в 3 рази.
- Простота конструкції дозволяє виготовити котельну установку самостійно, що вийде набагато дешевше заводського аналога.
- Можливість удосконалення конструкції. Наприклад, «законодавець мод» в цьому напрямку, бренд STROPUVA вказує в технічних характеристиках робочий тиск в 1.6 Бар. Це невисокий показник, посиливши конструкцію, можна виготовити своїми руками котел на твердому паливі робочим тиском до 3 Бар.
- Невимогливість до виду палива. У камеру згоряння можна класти дрова, вугілля, тирсу та інші горючі відходи. Головне, забезпечити доступ до нього повітря. До вологості деревини також немає особливих вимог.
Майстри–умільці дещо спростили конструкцію, щоб саморобні котли тривалого горіння на вугіллі або дровах можна було виготовляти в домашніх умовах. Зміна стосується способу подачі повітря в топку. Складається телескопічна конструкція досить складна у виготовленні і вимагає додаткових витрат.
Замість неї ставлять сталеву трубу, довжина якої на 300-500 мм більше висоти топки, приварюючи в кінці «млинець» і розсіювачі повітря. Інший кінець просто стирчить з кришки котла, на ньому повітряну заслінку для регулювання подачі повітря, поворачиваемую вручну. Вентилятор для нагнітання не використовується, горіння відбувається за рахунок природної тяги. Зміни в конструкції можна простежити, вивчивши креслення котлів на твердому паливі, зроблених своїми руками.
При природній тязі велику роль відіграє герметичність нижній дверцята зольника. Підсмоктування повітря через її притвор може викликати традиційне горіння «знизу вгору», що вплине на тривалість роботи від одного завантаження палива.
Недоліки саморобних котлів тривалого горіння багато в чому повторюють недоробки в конструкції заводських агрегатів. Але є шляхи для їх виправлення:
Труднощі у виготовленні циліндричного корпусу. Без вальцювального верстата або хоча б трубогиба дуже складно зробити круглий корпус з листового металу. Як варіант, майстри застосовують для топки балони з-під пропану або труби відповідного діаметра. Це додасть ваги конструкції, оскільки стандартні труби великих діаметрів мають товщину стінки від 5 мм. Для виготовлення водяної сорочки краще застосувати тонкостінні труби.
Заводські котли тривалого горіння важко розпалити, завантаживши камеру згоряння на чверть. Не завжди потрібна тривала робота агрегату, іноді потрібно трохи протопити хату. Корпус котла круглий і високий, через дверцята для завантаження дуже непросто наповнити топку на чверть і розпалити. У саморобних агрегатах можна передбачити додаткову дверцята посередині, не забуваючи про її якісної герметизації.
У силу особливостей конструкції дров’яні або вугільні котли тривалого горіння не рекомендується завантажувати паливом «на ходу», треба дочекатися повного згоряння попередньої порції. Якщо під час роботи підняти вантаж і відкрити дверцята для закладки дров, то з неї повалить дим прямо в приміщення. Вам доведеться закидати дрова по-швидкому і де-не-як, це неприйнятно. Недолік лікується установкою теплоаккумулятора, який фахівці рекомендують включати в обв’язку будь-якого твердопаливного котла.
У верхньому положенні труба подачі повітря саморобного котла буде стирчати на висоту, рівну висоті топки. Це слід передбачити, вибираючи місце для розміщення водогрійної установки.
Деякі рекомендації по виготовленню

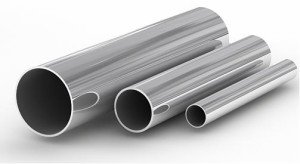

Щоб використовувати у своєму котлі будь-який вид твердого палива і забезпечити їй довговічність, як топки краще використовувати труби з жароміцної легованої сталі. Але оскільки цей матеріал має пристойну вартість, можна прийняти безшовну трубу із сталі марки 20, яку застосовують на виробництві для переміщення пари низького і середнього тиску.
Для довідки: балони для пропан зроблені з вуглецевої сталі Ст3 звичайної якості.
Якщо ви вирішили виконати камеру згоряння з балона, треба врахувати, що її і так невеликий обсяг зменшиться за рахунок зрізаного верху і пристрої зольника. Деякі майстри вирішують питання просто: роблять саморобні дров’яні котли тривалого горіння з двох газових балонів, тоді обсяг топки вийде достатнім. Інший варіант – не робити зольника зовсім, а відрізаний верх балона виконати як знімну кришку. Перше рішення призведе до труднощів очищення, а друге цілком прийнятно, якщо обігрівати треба невеликий будинок.
Закінчивши виготовлення котла, дверцята зольника треба ретельно герметизувати. Для цього її потрібно як можна щільніше підігнати до отвору на регульованих петлях, а по периметру притвору зсередини обробити азбестовим шнуром. Якщо ви вирішили передбачити проміжну дверцята для невеликих завантажень палива, то ретельна герметизація стосується і її. На трубі, що подає повітря в топку, слід передбачити пристосування для фіксації її в піднятому положенні, якщо кришка у вашому котлі передбачена незнімної.
Висновок
В умовах, коли вартість будь-яких твердопаливних агрегатів досить велика, встановлення котлів тривалого горіння, зроблених самостійно, для багатьох домовласників залишається єдиною перспективою. Такі переваги, як тривалість роботи і всеїдність по паливу можуть нівелювати притаманні цьому виду котлів недоліки.
