Котли для опалення на дровах і електриці: підключення та схема обв’язки твердопаливного котла з електрокотлом

Зміст:

  • Конструкція і принцип дії комбінованих котлів
  • Переваги і недоліки
  • Спільна робота електричного і твердопаливного котла
  • Використання котлів тривалого горіння
  • Висновок

Перед домовласниками, які опалюють своє житло твердим паливом, завжди стоїть проблема охолодження води в батареях після того, як дрова в топці котла прогоріли. Адже не завжди є можливість провести нову завантаження, наприклад, вночі або в разі від’їзду. Тоді будинок може грунтовно охолонути, а при деяких обставинах розморожуються труби. Один з варіантів цю проблему вирішити – ставити комбіновані котли для опалення на дровах і електриці.

Котли для опалення на дровах і електриці: підключення та схема обвязки твердопаливного котла з електрокотлом

Конструкція і принцип дії комбінованих котлів

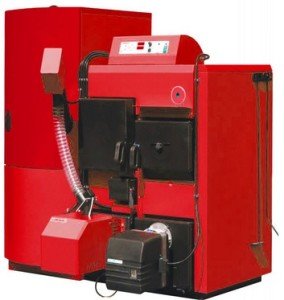

Конструкція комбінованої установки відрізняється від класичної твердопаливної введенням в резервуар агрегату електричного Тена або групи таких нагрівачів, які в сумі дають необхідну теплову потужність. До них додані елементи автоматики, які покликані управляти нагріванням елементів залежно від температури теплоносія.

Котли для опалення на дровах і електриці: підключення та схема обвязки твердопаливного котла з електрокотломПринцип дії, за яким працюють опалювальні котли на дровах та електриці, простий: дрова служать основним видом палива, на ньому агрегат працює постійно.

Якщо деревина згоріла, а нова завантаження палива не проводиться, температура теплоносія в сорочці починає падати, на що реагує відповідний датчик. Він подає сигнал на автоматичний блок керування і той включає електричні нагрівачі. В ідеальному випадку це відбувається ще до того, як топка остаточно згасла, адже температура води почне знижуватися раніше.

Далі теплоносій в системі опалювання нагрівається виключно електрикою, поки в камеру згоряння не завантажать нову порцію палива. Після її прогріву блок керування вимикає Тени і котел знову повністю перейде на дрова.

Переваги і недоліки

Системи опалення, що працюють з котлами для опалення на дровах і електриці, володіють значними перевагами:

  • Головна перевага – виключено охолодження теплоносія і всієї будівлі. Найкращий варіант для тих, хто понад усе цінує комфорт або у кого в будинку є маленькі діти. Актуальний такий котел і в районах з суворим кліматом або слабким утепленням стін будинку. В обох випадках без другого джерела енергії температура в приміщеннях буде падати дуже швидко.
  • Робота такого джерела тепла більш екологічна, так як викидів шкідливих речовин в атмосферу значно менше, ніж у інших твердопаливних установок.
  • При першому та наступних розжигах топки на її стінках не утворюється конденсат, оскільки перший нагрівання водяної сорочки йде спільно від дров та електронагрівачів, а при наступних теплоносій не остигає. Конденсат з’являється на стінках, коли в котел надходить холодна вода з системи. Він шкодить роботі котла, так як змішується з золою і осідає на поверхнях камери у вигляді чорного нальоту, який дуже важко видалити.

Котли для опалення на дровах і електриці: підключення та схема обвязки твердопаливного котла з електрокотлом

Як і будь-які універсальні вироби, комбіновані опалювальні котли на твердому паливі та електроенергії мають свої недоліки:

  • Можуть застосовуватися у визначених умовах, а саме: при надійному електропостачанні і достатньої потужності введення електрики. Без дотримання цих вимог покупка такого апарату втрачає сенс. Перед придбанням варто переконатися в тому, що ліміту електрики, відведеного вам енергетичною компанією, достатньо для роботи установки. Визначити споживану електричну потужність просто — вона дорівнює тепловій.
  • Універсальні твердопаливні котли з электротеном мають ККД на 2-5% нижче, ніж у класичних побратимів, це обумовлено конструктивними особливостями всіх гібридних установок.
  • Вартість виробу вище через додавання нових вузлів і деталей, що цілком закономірно.

Спільна робота електричного і твердопаливного котла

Якщо в топковому приміщенні вашого будинку вже стоїть електричний обігрівач, але є бажання перейти на тверде паливо, то проблема охолодження теплоносія вже вирішена спочатку. Тут важливо, щоб правильно була виконана обв’язка твердопаливного котла і електрокотла. Перший повинен функціонувати як основне джерело тепла, який працює постійно. Другий агрегат буде служити йому підстраховкою на випадок затухання топки або відключення з метою вичистити камеру і димогарні труби.

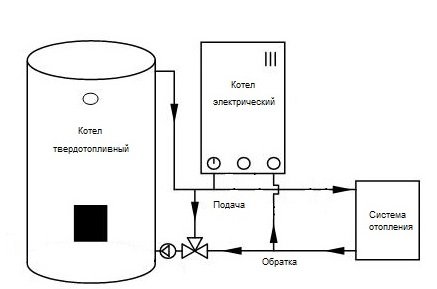

Більшість сучасних електричних опалювальних установок комплектуються вбудованими циркуляційними насосами. Якщо ж такий відсутній, його доведеться купити і встановити в трубопровід зворотної води на вході в електричний апарат. Просте підключення електрокотла до твердопаливний котел можна побачити нижче.

Котли для опалення на дровах і електриці: підключення та схема обвязки твердопаливного котла з електрокотлом

Обидва котла підключаються до системи опалення паралельно, кожен зі своїм циркуляційним насосом. Для твердопаливної установки передбачається малий коло руху теплоносія з термостатичним триходовим клапаном. На вході трубопроводів зворотної води в кожний котел відразу після насоса рекомендується встановити зворотний клапан. Це потрібно для запобігання циркуляції води між агрегатами, а в разі аварії трубопроводу не дозволить випорожнитись водяній сорочці. Для горизонтальних ділянок труб приймається клапан пелюсткової конструкції, а для вертикальних – пружинної.

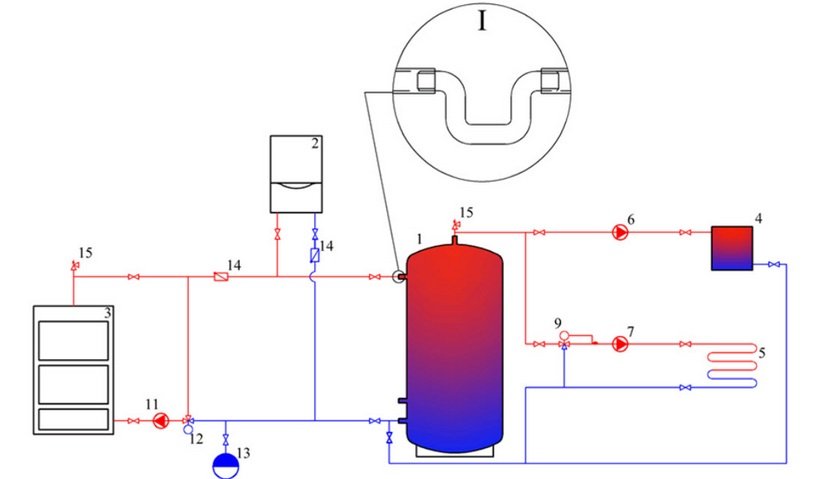

Якщо термостат твердопаливної установки поставити на робочу температуру 60 або 70 ⁰ С, а електричної – на 40 ⁰ С, то можна заощаджувати електроенергію, оскільки допоміжний апарат включиться в роботу не відразу, а після зниження температури в системі, яку він і буде підтримувати. Нижче представлена більш складна схема обв’язки твердопаливного котла з електрокотлом і застосуванням теплоаккумулятора в якості буферної ємності.

Котли для опалення на дровах і електриці: підключення та схема обвязки твердопаливного котла з електрокотлом

У цьому випадку робота всієї топкової буде більш економічною, так як температуру в системі опалення після того, як дрова згорять, якийсь час буде підтримувати тепловий акумулятор. І тільки через це час включиться електричний джерело тепла. Для оптимізації роботи системи рекомендується задіяти виносний контролер з набором датчиків. Він буде керувати циркуляційними насосами на підставі сигналів датчиків температури, встановлені на подавальному і зворотному трубопроводах теплоносія. Це дозволить постійно використовувати один насос для циркуляції, а не два.

Використання котлів тривалого горіння

Щоб уникнути частих завантажень топки і збільшити інтервал між ними до 12-18 годин, можна застосовувати котли для опалення на дровах тривалого горіння. Вони працюють за принципом спалювання дров «зверху вниз», використовуючи природну тягу або примусове нагнітання повітря. Розміри камери дозволяють завантажити в неї велику кількість дров, а спосіб спалювання збільшить час роботи настільки, що закладку потрібно буде робити кілька разів на добу.

Конструктивні особливості таких опалювальних установок не дозволяють підкидати поліна в топку, поки вся попередня порція повністю не згорить. І не факт, що це станеться вдень, а не вночі. В останньому випадку завантажити нову порцію буде нікому, значить, підстраховка електричного котла в будь-якому випадку не завадить. Тому, слідуючи попереднім рекомендаціям, котел тривалого горіння, на дровах потрібно підключити паралельно з електричним. Завдяки довгому горіння твердопаливного котла, його електричний помічник буде включатися досить рідко, це дасть додаткову економію електрики.

Висновок

Придбання джерела тепла для будинку потрібно розглядати в кожному випадку індивідуально. В недавно побудованому будинку, в якому ще немає опалювання, можна замислитися про придбання гібридної установки дров з електрикою. Якщо ж є електроустановка для обігріву будинку, то можна в якості основного джерела використовувати котли на дровах, а існуючий агрегат слугуватиме підстраховкою.
