Проектування і монтаж котельні у власному будинку – питання серйозний і відповідальний. До нього необхідно підходити, озброївшись, в першу чергу, нормативною документацією, а ще — порадами фахівців в даній області. Крім того, при влаштуванні топкової потрібно пам’ятати як про зручність обслуговування обладнання, так і про вільний доступ до запірної і регулюючої арматури. У даному матеріалі ми викладемо, якою повинна бути котельня в приватному будинку згідно з нормативними вимогами.
Вимоги до котельні
Оптимальний варіант – це розроблення схеми топкової на стадії проектування, коли будівництво ще не розпочато. Тоді є можливість ретельно вивчити нормативну документацію, що стосується цього питання і заздалегідь усе передбачити. Найбільш жорсткі вимоги до котельні для газового котла пред’являються саме в Російській Федерації (інструкція по розміщенню теплогенераторів МДС 41-2.2000), на них ми і будемо спиратися, роблячи застереження в ключових моментах.
Котельне газове обладнання допускається встановлювати на кухні або в окремому приміщенні топкової, що знаходиться на першому поверсі, в цокольній або підвальній частині будинку. Крім цього, теплогенератори можна розміщувати у прибудовах або окремо розташованих будівлях, а також на плоскій покрівлі за умови дотримання вимог до несучої здатності та надійності покриття. Обмеження тут діють такі:
- Встановлюється в кухні обладнання має обмеження по потужності, — не більше 60 кВт.
- В окремому або прибудованому приміщенні можна ставити джерела тепла для опалення і ГВП сумарною потужністю не вище 350 кВт. Якщо цей показник перевищено, то залишається тільки один варіант – будівництво окремо стоячої теплогенераторній.
- Висота кімнати в будь-якому випадку повинна бути не менше 2.5 м.
Для водонагрівачів, чия теплова потужність не перевищує 150 кВт, нормами МДС 41-2.2000 регламентується не площа приміщення для газового котла, а його обсяг. Незалежно від того, де буде стояти агрегат, об’єм кімнати повинен бути не менше 15 м3. До цього значення зараховується додатковий обсяг, рівний 0.2 м3 на кожний кіловат потужності котла.
Крім того, при розміщенні обладнання слід враховувати необхідність обслуговування. Якщо воно вимагається для самого котла або іншого обладнання, що знаходиться поруч, збоку або ззаду потрібно залишити прохід шириною не менше 700 мм, а від виступаючій частині лицьової панелі агрегату до найближчої перегородки – не менше 1 м (Правила пристрою і експлуатації котлів).
У разі, коли сумарна потужність нагрівачів, що стоять у вбудованому або приміщенні, що перевищує 150 кВт, то площа котельні та її обсяг нормуються, виходячи із зручності обслуговування і прокладання інженерних мереж. При цьому кімната не може знаходитися усередині будівлі, тобто, повинна примикати до зовнішньої стіни, в якій потрібно передбачити вікна. Вони покликані виконуватимуть 2 функції: служити джерелами природного освітлення і спрацювати як легкоскидних конструкцій при вибуху газу. Розміри приймаються з розрахунку 0.03 м2 площі вікна в котельні (по склу) на кожний 1 м3 об’єму приміщення.
Відповідно до п. 5.5 МДС 41-2.2000 для внутрішніх і прибудованих топкових потрібен прямий вихід на вулицю, а зв’язку з чим встановлюється зовнішня двері в котельню. Допускається і прохід всередину будинку, але цю двері доведеться зробити протипожежного. Для прибудов існують і додаткові вимоги:
- Прибудову треба розташовувати біля глухої стіни будівлі, дотримуючись відстань від найближчого отвору 1 м.
- Огороджувальні конструкції будинку та прибудови слід спирати на окремі фундаменти і не зв’язувати їх між собою.
- Стіни пристраиваемой частини виконуються з матеріалів, які забезпечують межу вогнестійкості не менше 45 хвилин.
Примітка. До нормативної документації України пристрій виходу на вулицю і додаткової зовнішньої двері не потрібно.
Котли електричні, рідинно – та твердопаливні
Якщо для виробництва тепла застосовується електроенергія, то розміщення обладнання регламентують такі норми проектування, як Правила Пристрою Електроустановок (ПУЕ). Але прямої заборони на встановлення електронагрівача в тій або іншій кімнаті в даних правилах немає, тому краще поставити його в окремому приміщенні, що продиктовано міркуваннями практичності і безпеки.
Коли обігрів будівлі забезпечують джерела тепла, що спалюють тверде або рідке паливо, то їх розташування регламентує лише СНиП II-35–76. Він говорить, що розміщувати подібні теплогенератори необхідно в спеціальному окремому приміщенні. При цьому компонування обладнання базується на двох принципах: послідовність технологічних процесів і зручність обслуговування, а площа котельні не нормується.
Розстановка по технології передбачає певну черговість, починаючи від пристроїв фільтрації води і закінчуючи розподільними гребінками і обладнанням для ГВП. Дана норма носить рекомендаційний характер, так як забезпечує певний порядок в автономній котельні, але її неухильне виконання не завжди можливо. А от зручність обслуговування – критерій обов’язковий, тому Правилами будови і експлуатації котлів для цієї мети передбачаються такі вимоги:
- Відстань від пальника котла на рідкому паливі до протилежної стіни – не менше 1 м, від фронтальної виступаючій частині твердопаливного агрегату до тієї ж стіни – не менше 2 м.
- Коли 2 теплогенератора на дровах стоять один навпроти одного, то просвіт між ними дотримується 5 м, тому подібна компоновка для приватного забудовника неприйнятна, так як при такому розкладі мінімальні розміри котельні зростуть удвічі.
- Коли у паспорті на опалювальне обладнання зазначено, що потрібно бічне або заднє обслуговування, то в цих місцях потрібно забезпечити прохід шириною 1.5 м. Якщо обслуговування не потрібно, то просвіт повинен бути 700 мм.
- В місцях проходів нічого не повинно перегороджувати просвіт до висоти 2 м.
Вимоги до вентиляції
У цьому плані найбільш жорсткими є вимоги до газових котелень. Витяжка повинна забезпечувати витрати повітря з розрахунку трикратного обміну за 1 годину. Це означає, що протягом години повітряна середовище в кімнаті повністю оновиться тричі. Підрахунок простий: множенням площі на висоту визначається обсяг приміщення, після чого результат множиться на 3. Як правило, в приватних будинках і котеджах витяжку організовують природну, через вертикальну шахту або трубу.
У свою чергу, завданням припливної вентиляції котельні є компенсація витяжного повітря і подача повітряної суміші для процесу горіння. Цю суміш забирає теплогенератор, а потім викидає разом з продуктами горіння за допомогою димоходу. Відповідно, витрата припливного повітря – це сума витрат повітряної суміші для витяжки і на горіння, що і прописано в нормах.
Щоб забезпечити необхідну кількість припливу, у вхідні двері вбудовується переточная решітка. Крізь неї повітряні маси, натхненний роботою витяжки, надходять в котельню приватного будинку. Грати можна вбудувати в зовнішню двері, так і у внутрішню, завдяки чому в котли надійде підігріте повітря і ефективність їх роботи підвищиться.
У ситуації з агрегатами на рідкому паливі рекомендується дотримуватися такі ж вимоги до вентиляції котельні, як і при роботі на природному газі. Тут так само потрібен повітря для спалювання і для вентиляції, оскільки разом з паливом в приміщення буде потрапляти пил, бруд від вугілля і шкідливі пари від солярки. Виняток – електрокотел, йому не потрібен ні димохід, ні повітря для спалювання, ні вентиляція. Достатньо задіяти схему з одноразовим природним повітрообміном.
Додаткові рекомендації
Перш ніж здійснювати пристрій котельні, рекомендується виконати декілька корисних порад:
1. Не можна покладатися лише на інформацію, опубліковану на різних інтернет — ресурсах. Будь-які твердження чи поради, прочитані в статтях або навіть книгах, вимагають підтвердження або хоча б не повинні бути спростовані відповідними нормативами.
2. Вивчивши норми і вимоги, які пред’являються до котелень, варто проконсультуватися з контролюючими службами, що дають добро на експлуатацію вашої топкової. Фахівці цих служб вкажуть на нюанси, які ви могли упустити. Особливо це стосується монтажу і приєднання газовикористовуючих агрегатів.
3. Здійснюйте розробку спільно з проектною організацією або, якщо ваша схема опалення дуже проста, а теплова потужність невелика, то хоча б проконсультуйтеся з інженером-проектувальником, досвідченим в цій темі.
4. Не плутайте нормативну базу різних країн СНД. Наприклад, перебуваючи в Росії, користуйтеся нормативами цієї країни, не беріть з інтернету українські чи білоруські документи, вони можуть містити значні відмінності.

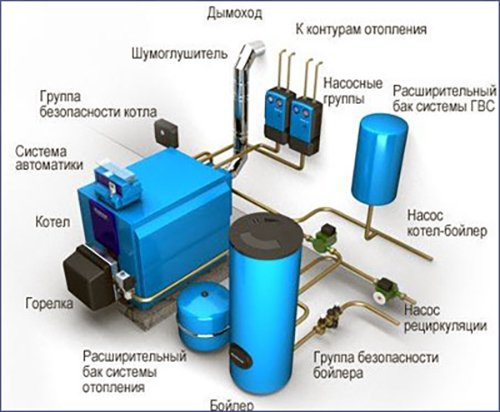

При монтажі обладнання і трубопроводів треба врахувати деякі моменти, що можуть згодом спростити вам життя. Наприклад, не всякий агрегат вимагає заливки фундаменту, легкі котли вагою до 50 кг можна спокійно ставити прямо на стяжку, головне, щоб вона була зроблена якісно. Інший момент – це схема котельні в приватному будинку, згідно якої буде виконуватися монтаж. У ній треба передбачити не тільки відстані згідно з нормами, але і вільний доступ до запірної і регулюючої арматури, зливним патрубків і електроустаткування.
Монтуючи крани, клапани та інші елементи, варто потурбуватися про те, як ви будете їх знімати або змінювати згодом, особливо в поліпропіленових системах. Прилади автоматизації і контролю розташовуйте таким чином, щоб вони були добре видні від вхідних дверей. Іноді, якщо котельня в котеджі живиться природним газом, то в ній встановлюють датчики перевищення концентрації метану і чадного газу, пов’язані з відтинає газовим клапаном. Такий захід не буде зайвим, особливо якщо потужність обладнання велика.
Висновок
Дуже важливо правильно підійти до розстановки обладнання і розробці схеми прокладаються мереж. Виконавши цю роботу якісно та згідно з нормативами, можна вийти на оптимальні розміри котельні та звільнити більше місця для житлового простору будинку або котеджу.
