Опрацювавши всі можливі варіанти, ви вирішили задіяти для обігріву будинку водяні теплі підлоги. Залишається вибрати і придбати водогрійну установку для роботи з цими статями, і тут виникає питання – як правильно підбираються котли для теплої підлоги. Мета даної статті – допомогти з вирішенням питань, пов’язаних з вибором котла, що обслуговує систему підлогового обігріву.
Критерії підбору котла
Спеціальних водогрійних установок, призначених для теплої підлоги, не існує. Правда, деякі виробники газових агрегатів пропонують моделі з режимом роботи «тепла підлога», але це лише вбудована функція обмеження температури води. Справа в тому, що в радіаторних схемах і підлоговому опаленні різна температура теплоносія. У першому випадку вона досягає 95 ?С, а в другому – максимум 55 ?С, середня ж температура в контурах підлоги становить 35-40 ?С. При режимі «тепла підлога» автоматика теплогенератора обмежує її на рівні 45 ?С і виходить, що котли певною потужністю працюють спільно з підлоговим опаленням упівсили, а це нераціонально.
Обслуговувати водяні теплі підлоги може котел будь-якого виду, вся справа в правильній його обв’язку і підключенні до опалювальних контурів, щоб теплова потужність котла використовувалася як можна ефективніше. Для початку визначимося з критеріями, за якими необхідно здійснювати підбір котельні установки, обслуговуючої водяний обігрів підлоги:
- сумісність з системами підлогового опалення;
- ефективність роботи;
- зручність в експлуатації і обслуговуванні;
- складність монтажу.
До цього переліку не включена вартість опалення, адже кожен домовласник прагне використовувати для обігріву найбільш доступний за ціною енергоносій. Для когось це природний газ, хтось підвозить дешеві дрова, а комусь вигідно опалювати електрикою з-за того, що в будинку встановлено багатотарифний лічильник електроенергії. Тому наше завдання – розглянути всі можливі варіанти, щоб кожен міг зробити для себе розумний вибір котла для теплої водяної підлоги.
Ступінь сумісності опалювального обладнання з контурами підлогового обігріву – це здатність котла підтримувати невисоку температуру теплоносія при досить великому його розході. Якщо ж це неможливо, то треба передбачити додаткове обладнання, що дозволяє знижувати температуру води й одночасно забезпечити витрата з урахуванням потужності теплої підлоги.
Ефективність роботи теплогенератора впливає на споживання енергоносіїв, а зручність експлуатації визначається часом, що приділяється домовласником опалювального обладнання. Ось чому ці критерії потрібно враховувати при підборі джерела тепла, як і складність монтажних робіт і обв’язки, що впливають на початкові вкладення грошових коштів.
Рекомендації по підбору котла
Спочатку перерахуємо, а потім докладно розглянемо всі види котлів для теплого водяного статі:
- електричні;
- газові;
- твердопаливні;
- на рідкому паливі.
Ідеальним варіантом у всіх відношеннях є електричний котел незалежно від його типу (Теновий, електродний або індукційний). Витрачаючи 1 кВт електроенергії для виробництва 1 кВт теплоти, агрегат абсолютно спокійно підтримує температуру теплоносія на заданому рівні, нітрохи не втрачаючи ефективності. При влаштуванні підлогового обігріву у невеликих будинках теплогенератор можна підключати до контурів безпосередньо, встановивши на ньому необхідну температуру.
Що стосується великих котеджів, то в цьому випадку електричні котли для теплої підлоги приєднуються до системи через розподільно – змішувальний вузол, про нього буде сказано нижче. Агрегати повністю автоматизовані і не потребують втручання у свою роботу, а також частого обслуговування або чищення. Знову ж таки, їм не потрібні димарі, що дуже спрощує монтаж. Єдиний недолік – наявність необхідної електричної потужності мережі, в іншому ж електрокотел – це найкраще, що можна запропонувати для підлогового обігріву.
Рада. Оскільки сама система підключення водяної теплої підлоги припускає наявність електроенергії для функціонування циркуляційного насоса, то при виборі джерела тепла не варто загострювати увагу на його енергонезалежності. Без електрики тут все одно не обійтися.
Газові котли
Теоретично теплогенератори на природному газі можуть підтримувати температуру води на рівні 40-45 С, але втрачають свою ефективність. Чому? Все просто: теплообмінник установки розраховується виходячи з нормального робочого режиму з температурою 80-90 ?С і різницею між подаючим і зворотним трубопроводом в 20-25 ?С. Тоді опалювач видає декларовану теплову потужність. У нашому випадку газовий котел для теплої підлоги повинен забезпечувати середню температуру 40 ?С при різниці між подачею і обратку 10 ?С. ККД агрегату неминуче впаде на 10-15%, тому підключати газовий котел безпосередньо до теплим полам не рекомендується.

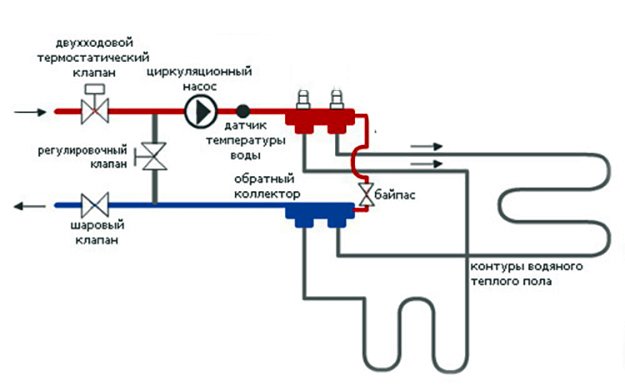

Щоб поєднати газове опалювальне обладнання з контурами підлогового обігріву без втрати ефективності, потрібно використовувати змішувальний вузол з циркуляційним насосом і розподільником по приміщеннях. Як це зробити, відображає схема теплих підлог з газовим котлом:

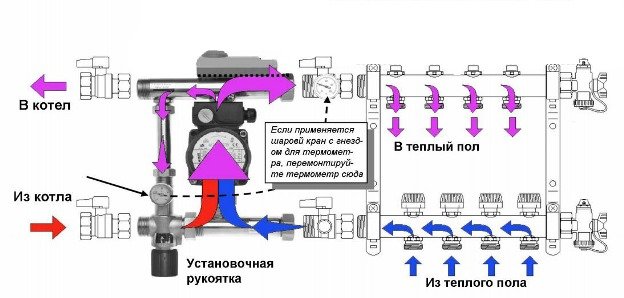

У головному контурі з котлом вода циркулює з температурним графіком 80 / 60 ?С, спонукувана насосом в котельні. Усередині всіх контурів підлогового опалення теплоносій з графіком 40 / 30 ?С переміщує інший насос, а триходовий клапан підмішує в них гарячу воду з зовнішньої мережі по мірі необхідності. Таке підключення водяної теплої підлоги до газового котла дозволяє надійно і економічно функціонувати всій системі. При цьому втручання в її роботу не потрібно, що ж стосується монтажу, то тут витрати будуть вищі, ніж у ситуації з електричним нагрівачем.
Все вище сказане в рівній мірі відноситься і до дизельним (рідкопаливним) агрегатів. За технічними характеристиками і ступенем автоматизації вони близькі до газових, тому підключення теплої підлоги до котла на солярці також здійснюється через змішувальний вузол, що виконує функції розподілу.
Твердопаливні котли
Даний вид теплогенераторів вимагає постійної уваги і обслуговування, а по сумісності з теплою підлогою вони найбільш проблематичні. Виняток – котли на пелетах, але і до них треба навідуватися частіше, ніж до газовим або електричним. Щоб утримувати температуру теплоносія під час горіння дров хоча б на рівні 60 ?С, автоматиці доводиться постійно «душити» топку, обмежуючи надходження повітря, тому твердопаливний котел для теплих підлог також буде втрачати в ефективності.
Щоб цього уникнути, найправильніше задіяти в схемі буферну ємність великої місткості або гідроакумулятор. Тоді агрегат зможе цілком використовувати теплоту згоряння дров, передаючи її у воді ємності, а підлогове опалення візьме з неї стільки, скільки потрібно. Тим самим можна збільшити і паузу між завантаженнями палива. Нижче представлена схема підключення теплої підлоги до котла, що спалює різні види біомаси:
Як видно зі схеми, монтаж системи опалення від твердопаливного котла буде найбільш складним і дорогим, що потрібно враховувати при виборі джерела тепла.
Висновок
З усього сказаного вище можна зробити висновок, що зручніше і дешевше поставити електричний обігрівач, трохи складніше і дорожче – газовий, а самий дорогий і незручний – це твердопаливний котел. Не варто забувати і про пристрої «пирога» і основи теплої підлоги, що також коштує чималих грошей. Як це окупиться згодом – кожен домовласник вирішує у своїй життєвій ситуації.
