Загальновідомо, що Південна Корея – це країна високих технологій, що поставляє щонайширший спектр сучасної побутової техніки по всьому світу, в тому числі і в держави колишнього СРСР. А з недавніх пір цей список поповнився опалювальним устаткуванням, що працює на природному газі. Представляємо вашій увазі виріб відомого азіатського бренду — корейська газовий котел Navien, що вже кілька років продається в Російській Федерації і встиг завоювати собі певну позитивну репутацію.

Модельний ряд настінних котлів Navien

Слід зазначити, що перші відгуки російських користувачів про даної продукції були не занадто захопленими. Тому є об’єктивні причини, одна з них — часті протікання з’єднань, що усувалося заміною дорогого комплекти прокладок. Інша неприємність полягала в тому, що пропонований на той момент котел Navien Ace дошкуляв користувачів пізнім пуском пальника, коли теплоносій в батареях встигав неабияк охолонути.

Корейські газові котли Navien: настінні, підлогові, двоконтурні, одноконтурні

Компанія явно провела роботу над помилками, оскільки негативних відгуків стало куди менше, а число прихильників південнокорейського виробника суттєво зросла, в першу чергу завдяки прийнятній ціні продуктів пристойної якості. На даний момент під брендом Navien пропонується 3 види підвісних газових теплогенераторів:

  • атмосферні;
  • турбовані;
  • конденсаційні.

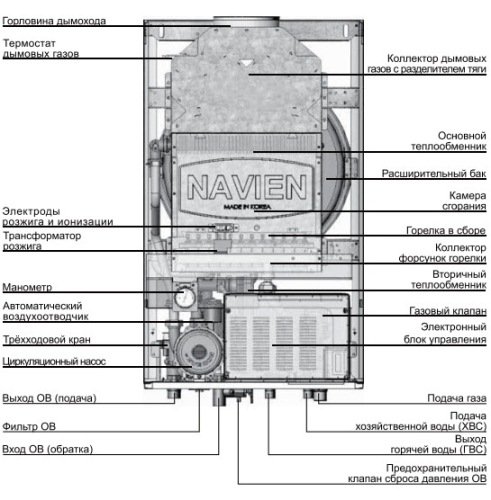

Атмосферну серію агрегатів з відкритою камерою згоряння являє котел марки Atmo Navien, що прийшов на зміну не дуже вдалої моделі Асі. Теплогенератор адаптований під складні умови експлуатації, що виражається в низькому робочому тиску газу (8 мБар) і води у централізованій мережі (від 0.6 Бар). Серія включає в себе 4 котла потужністю 13, 16, 20 і 24 кВт, забезпечені мідним теплообмінником для опалення і окремим нержавіючим – для підігріву води на потреби ГВП.

Примітка. В Росію і країни СНД поставляються тільки двоконтурні котли Navien як в настінному, так і підлоговому виконанні. Крім того, всі агрегати Navien обладнані модуляційних пальниками, вбудованим розширювальним баком і циркуляційним насосом, а також системою електричного запалювання.

Корейські газові котли Navien: настінні, підлогові, двоконтурні, одноконтурні

Управління агрегату здійснюється в автоматичному режимі за допомогою виносного пульта. Крім мінімального комплекту захисної автоматики котел має додаткову систему, перешкоджає замерзання теплоносія. Разом з тим виробник забороняє заповнювати систему опалення антифризом, теплогенератор для цього не пристосований. Основні технічні характеристики серії Atmo наступні:

  • температура нагрівання води в системі опалення – 80 °С, робочий тиск до 3 Бар;
  • в контурі ГВП вода гріється до 60 °С;
  • тиск газу – від 8 до 18 мБар;
  • ККД – 86%;
  • тиск води в мережі – від 0.6 до 8 Бар.

Турбовані моделі

Лінійка настінних котлів Navien з закритою камерою згоряння включає цілих 3 серії агрегатів:

  • Deluxe – 7 теплогенераторів потужністю від 13 до 40 кВт.
  • Prime – 6 виробів потужністю 13-35 кВт;
  • Smart TOK – 6 опалювачів від 13 до 35 кВт.

Для довідки. Підвісний котел Navien Ace Turbo пішов у минуле, а його місце зайняли агрегати марки Deluxe і Prime.

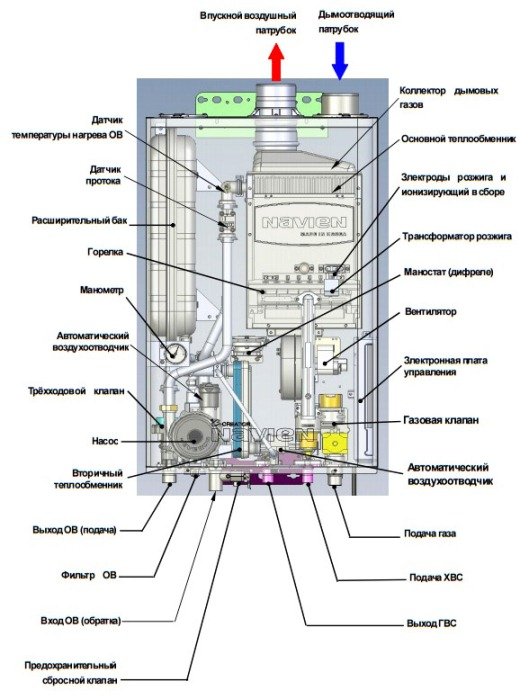

Відмінність наддувних обігрівачів полягає в тому, що подача повітря в закриту камеру згоряння здійснюється примусово за допомогою вентилятора, його продуктивністю управляє контролер. Вступник через коаксіальний димохід повітря з вулиці потрапляє всередину герметичного корпусу, де його і захоплює вентилятор. Завдяки примусового нагнітання всі ці моделі мають підвищену ефективність – 92%.

Корейські газові котли Navien: настінні, підлогові, двоконтурні, одноконтурні

На цьому принципові відмінності турбованих агрегатів від атмосферних закінчуються. Комплектація у них настільки ж багата: настінний газовий котел Navien Deluxe забезпечений розширювальним баком, насосом і додатковим теплообмінником для гарячої води. Крім цього апарат витримує перепади напруги ±30 В від номіналу, а також автоматично включає нагрівання при падінні температури теплоносія нижче 6 °С, доводячи її до 21 °С.

Корейські газові котли Navien: настінні, підлогові, двоконтурні, одноконтурні

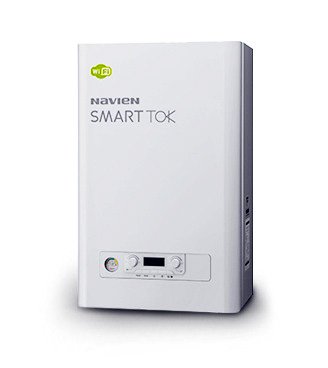

Серія Prime, так само, як і котел марки Deluxe Coaxial, оснащується закритою камерою згоряння та іншими функціональними елементами, що перераховані вище. Відмінність – в додатковому модулі погодозалежної автоматики, керуючої нагріванням в залежності від умов навколишнього середовища. Ще більше автоматизована серія SmartTOK, цими котлами можна управляти дистанційно через інтернет. Для цього потрібно мати смартфон і завантажити в нього спеціальний додаток.

Конденсаційні теплогенератори

На відміну від модифікацій, розглянутих раніше, теплообмінник котла Navien NCN NCB виготовлений з нержавіючої сталі і призначений відбирати не тільки пряме, але й приховане тепло, що виділяється при спалюванні газу. Звідси і високий ККД агрегатів, виробник декларує його на рівні 98%. Комплектація виробів така ж, як і турбованих котлів, лише контролер має розширене число функцій, наприклад, програмування клімату в будинку на тиждень вперед. Серія NCN складається з 4 виробів з діапазоном теплової потужності 21-40 кВт, NCB – з 4 опалювачів від 24 до 40 кВт.

Що стосується технічних характеристик, то в конденсаційних теплогенераторах гаряча вода для системи опалення може підігріватися до 90 °С, а для ГВП – до 65 °С. Також збільшено максимальний тиск води у централізованій мережі, котел може витримувати до 10 Бар. Подача повітря – примусова, може здійснюватися як за допомогою коаксіального, так і роздільного димоходу. Тобто, домовласник може сам вибрати, забирати повітря з вулиці або з приміщення котельні.

Підлогові котли Navien

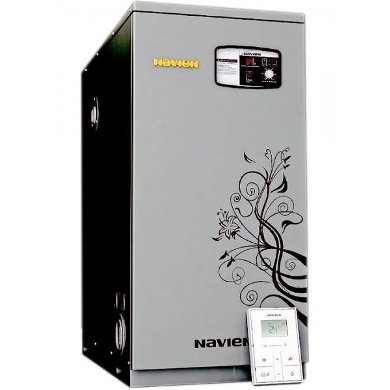

Цей вид теплогенераторів позиціонується виробником як універсальні, вони можуть функціонувати на дизельному паливі і природному газі. В сутності, корейські газові котли в підлоговому виконанні так само добре напхані автоматикою, як і їх настінні «побратими». Різниця – в способі установки і максимальної потужності деяких моделей. Лінійка включає в себе 4 серії:

  • LST, 8 виробів від 13 до 60 кВт.
  • LFA, 6 опалювачів від 13 до 40 кВт.
  • GA, 7 котлів потужністю 11-35 кВт.
  • GST, 5 агрегатів від 35 до 60 кВт потужності.

Корейські газові котли Navien: настінні, підлогові, двоконтурні, одноконтурні

За технічними характеристиками вони теж близькі з підвісними, максимальна робоча температура становить 80 °С, тиск – 3 Бар. Показник ККД – 91%, спосіб подачі повітря – примусове нагнітання.

Як включити котел Navien

Особливість південнокорейських опалювачів полягає в наявності виносних пультів управління, якими забезпечуються всі вироби. Прикладена інструкція з експлуатації свідчить, що включення котла можна зробити як за допомогою дистанційного пульта, так і кнопками на лицьовій панелі агрегату. Ця операція виконується просто: треба натиснути на кнопку «живлення», її розташування показано на схемі:

Корейські газові котли Navien: настінні, підлогові, двоконтурні, одноконтурні

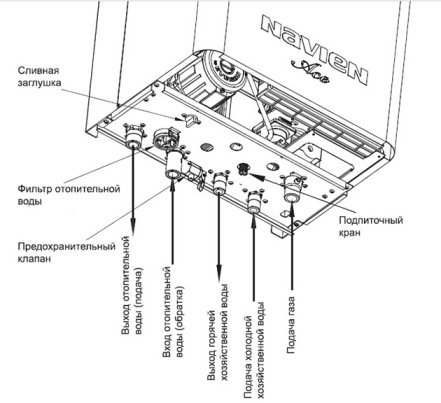

Після пуску котел самостійно почне роботу в тому режимі, який був заданий на пульті в останній раз. Для зміни налаштувань потрібно взяти керівництво і з його допомогою правильно встановити всі режими. Перед запуском нового теплогенератора потрібно його встановити, приєднати до всіх інженерних мереж і заповнити систему опалення водою, орієнтуючись на манометр котла. Розташування і призначення патрубків показано на малюнку:

Корейські газові котли Navien: настінні, підлогові, двоконтурні, одноконтурні

Помилки котла Navien

В процесі запуску і експлуатації на дисплеї приладу можуть висвітлюватися різні коди помилок, що свідчать про несправності котла або неполадками в опалювальній системі. Розшифровка всіх кодів наведено в кінці посібника, але не завжди зрозумілою мовою. Ми дамо пояснення часто виникаючих помилок.

Якщо котел зупинився, а на дисплеї висвітилася помилка 02, то це говорить про спрацювання проточного датчика в системі опалення. Причини можуть бути такі:

  • вийшов з ладу або відключений від живлення циркуляційний насос;
  • в системі присутній повітря;
  • засмічений фільтр теплоносія на вході в котел;
  • з’явилася текти, а підживлення не працює;
  • несправний сам датчик або його електричний ланцюг.

Коли агрегат не запускається, а на екрані горить помилка 03, то причина – в датчику полум’я. Він спрацьовує, якщо «не бачить» вогню, а значить, можуть бути проблеми з подачею газу або занадто низькому його тиску. Також причиною може бути забруднення електродів розпалу або на поверхні датчика. Не виключається вихід з ладу самого датчика або відсутність сигналу з-за розриву електричного ланцюга.

Висновок

Південнокорейські котли Navien, що використовують природний газ, стали добре знайомими багатьом користувачам, хоч і з’явилися відносно недавно. В цілому їх робота характеризується позитивно, але є й істотні недоліки. Наприклад, заборона на застосування в системі антифризу, що дуже важливо в умовах суворих зим.
