Для початку необхідно відповісти на питання – що таке колектор і для чого він взагалі потрібен в системі теплої підлоги? Говорячи простою мовою його можна назвати розподільником, який направляє теплової носій в потрібному напрямку, при цьому забезпечуючи його безперервну циркуляцію. Це в свою чергу необхідно для ефективної тепловіддачі.
Область застосування колекторів в системах опалення, водопостачання безмежна. Оскільки подається робоча середовище потребує регулюванню та напрямку її в потрібне русло. Залишити на «самоплив» складну систему роботи не можна. Це може призвести до непоправних наслідків.

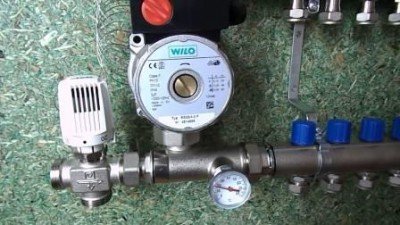

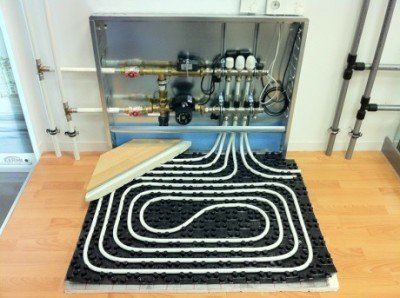

Навіть одного погляду на фото вище достатньо, щоб відповісти на питання, що виконати монтаж і зібрати колектор для теплої підлоги своїми руками буде вельми проблематично. Це в свою чергу обумовлено такими факторами як:
- Необхідність проведення точних розрахунків. Вони складаються з декількох параметрів: площа приміщення, де буде проводитися монтаж, визначення типу колектора або його виготовлення виходячи з ввідних даних;
- установка устаткування супроводжується складними маніпуляціями з санітарно-технічним інструментом, його використання апріорі вимагає наявності професійних навиків.
Зміст:
- Типи колекторів і їх відмінності
- Особливості вибору колектора, їх приблизна вартість
- Плюси і мінуси
- Схема роботи
- Складання і монтаж

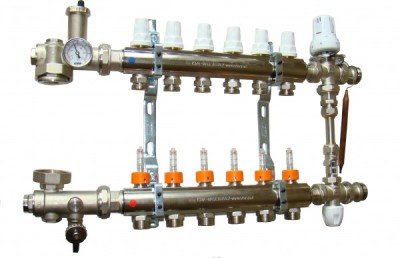

Типи колекторів і їх відмінності
При монтажі теплої підлоги, виходячи з ефективності та раціональності застосування колектора, використовуються наступні типи:
- Колектор з трьома ходовими змішувальними клапанами;
- колектор з двома ходовими змішувальними клапанами.
Розглянемо, у чому полягають їх функціональні відмінності.
У першому випадку змішувальний вузол робочого середовища проводиться шляхом поперемінного відкриття, закриття 3-х клапанів. Пряма подача води від газового або електричного котла змішується з «обратку». Періодичність вкл/викл клапанів здійснюється автоматично, у разі якщо додатково підключений сервопривід.
Завдяки своєму пристрою і принципу дії 3-х клапанний колектор здобув любов у фахівців. Ціна моделі з сервоприводом декілька вище, ніж у варіанта з механічним регулятором.
Другий тип розподільника теплового носія не менш популярнішою першого зразка. Функціональне відмінність полягає в тому, що 2 клапана здійснюють постійне змішування теплої і холодної води в системі. Схема підключення і принцип роботи колектора повністю виключає можливість перегріву робочого середовища.
На замітку! Обидва варіанти мають відносно невелику пропускну здатність теплового водяного носія. Площа приміщень, де їх можна застосовувати в сукупності не повинна перевищувати 200 м2. Вони ідеально підходять для монтажу в заміських котеджах, будинках і квартирах.
Особливості вибору колектора, їх приблизна вартість
Вибираючи найважливіший сполучний елемент санітарно-технічного обладнання, від якого залежить тепло в будинку економити не варто. Крім того, дешеві зразки китайського виробництва, заявлена ціна яких на порядок нижче аналогових зразків повинна явно викликати підозри.
Нижче представлена таблиця з приблизною вартістю колекторів представлених на ринку:
На замітку! Вартість представлених в таблиці товарів може відрізнятися від пропонованої на ринку в даний час, оскільки ціна постійно змінюється.
Плюси і мінуси
Не хотілося б вдаватися в полеміку, що можливо може відбутися в теорії, наприклад не відкриється, або клапан закриється. Це, скоріше, відноситься до питання якості продукції, ціна повинна відповідати заявленим характеристикам.
Справедливості заради варто відзначити, що деякий технології водо-заміщення запозичені з галузі кораблебудування, а якщо бути точніше з будівництва підводних човнів. Це відноситься до процесів водяної руху в обмеженому просторі і управління цими процесами.
Таким чином, стає зрозуміло, що недоліки застосування колектора при монтажі теплої підлоги відсутні апріорі.
Переваги застосування колектора для установки теплої водяної підлоги очевидні – це надійність системи.
Регулювання всіх процесів в автоматичному режимі, що дозволяє, в кінцевому рахунку, ефективно опалювати приміщення, де встановлено теплу підлогу.
Схема роботи

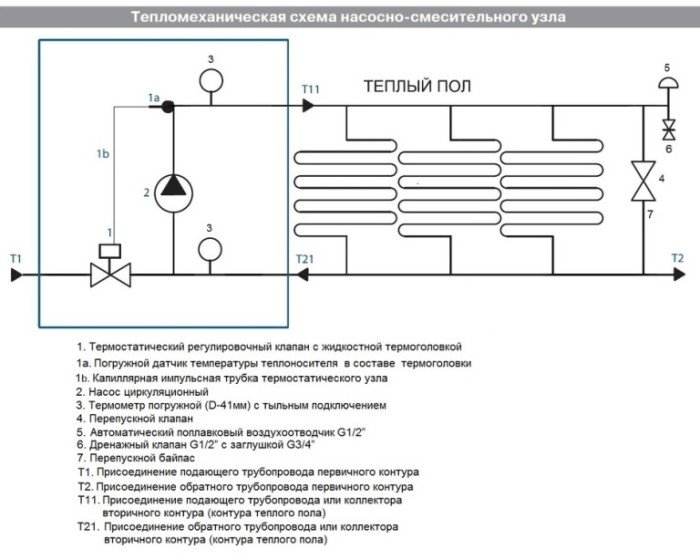

Схема роботи колектора, представлена нижче застосовна для найпростішого змішувального вузла.
Схема роботи колектора
Принцип роботи заснований на прикладі 2-х і 3-х клапанного обладнання який був описаний вище (прим. автора) також застосуємо до цієї тепломеханічної схемою.
Складання і монтаж
Колектор обов’язково встановлюють у спеціальний шафа, монтаж у свою чергу, виробляється в обладнану нішу. Це виконується для забезпечення безперешкодного доступу до кранів і збереження корисного робочого простору.
На початковому етапі впровадження колекторів для теплих підлог, майстри самоучки виготовляли їх самостійно. Принцип роботи такий же, як і у професійних моделей, але управління здійснюється шляхом ручного регулювання кранів.
Природно, ціна дещо нижча сучасних систем, але пристрій і монтаж, а також бездоганне знання процесів установки, вимагає високопрофесійних навичок від майстрів.
Підводячи підсумки застосування колекторів для установки теплої підлоги, варто відзначити, що це відмінна альтернатива класичного опалення приміщень.
Пристрій і принцип дії змішувального обладнання надає можливість економити на теплоносіях, вона становить при грамотному монтажі до 40%.
Ціна матеріалів і вартість роботи в підсумку швидко окупається. Крім того, створюються умови безпечного застосування такого виду опалення, оскільки всі труби сховані у підлозі. Фахівці будівельної галузі в один голос підтверджують ефективність застосування системи.
