Зміст:
- Навіщо потрібен коаксіальний димар?
- Конструкція і принцип роботи
- Особливості монтажу
- Висновок
У всіх газових теплогенераторах з закритою топкою передбачено всмоктування повітря для процесу горіння з вулиці. Щоб реалізувати таке рішення, розроблена спеціальна двостінна система з труб «повітря – димові гази», або коаксіальний димар для газового котла.
Навіщо потрібен коаксіальний димар?
Спосіб подачі зовнішнього повітря в камеру згоряння водогрійної установки дає кілька істотних переваг перед традиційним воздухозабора прямо з приміщення топкової:
Коаксіальний димохід
Домовласники позбавлені від необхідності виділяти для опалювального обладнання спеціальне приміщення, тепер агрегат можна було розміщувати в будь-якій кімнаті. Особливо актуальний цей фактор для людей, які проживають в квартирах.
Відхід від організації припливно-витяжної загальнообмінної вентиляції кімнати, в якій знаходиться теплогенератор.
Максимальне зниження температури викидаються продуктів горіння способом відбору у них тепла для нагрівання зовнішнього повітря, що йде в топку агрегату. Завдяки цьому ефективність роботи опалювальної установки підвищується.
Примітка: в котеджах з великою площею, де для опалення застосовуються теплогенератори потужністю понад 50 кВт, у відповідності з вимогами нормативних документів доведеться виділити окреме приміщення з загальнообмінною вентиляцією для їх установки.
Конструкція і принцип роботи
Конструктивно коаксіальні димоходи являють собою трубопровід, в який вставлена труба меншого діаметру. Крізь концентричний просвіт між стінками двох труб проходить вуличне повітря, а по внутрішньому діаметру йому назустріч йдуть димові гази. Виходить свого роду теплообмінник – рекуператор спрощеної конструкції, в якому зустрічні потоки обмінюються теплом. Чим більше довжина трубопроводу, тим більше поверхня обміну і ефективніше робота опалювача. Однак, значення довжини обмежена такими факторами:
Матеріали, з яких виготовляються системи «повітря – димові гази», бувають різні і залежать від температури вихідних продуктів горіння. Внутрішня частина, як правило, виконується з нержавіючої сталі для протидії корозії. Але зустрічаються і винятки: при температурі відпрацьованих газів нижче 100?С внутрішня частина може бути зроблена з поліпропілену. Подібні штатні трубопроводи до своїх конденсаційним теплогенераторів пропонує бренд VIESSMANN. Зовнішня труба зазвичай виготовляється з оцинкованої сталі, в більш дорогому виконанні – з нержавіючої.
Особливості монтажу

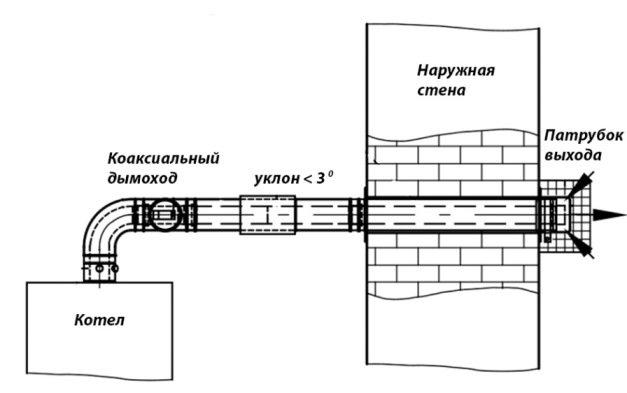

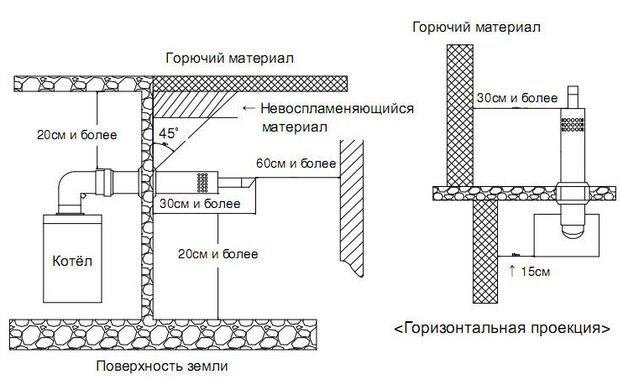

Схема монтажу коаксіального димоходу
Найчастіше газовий котел з коаксіальним димарем, виходять назовні горизонтально, можна побачити в квартирах або невеликих будинках. Для житла, розташованого в багатоквартирному будинку, альтернативи не існує. Слід зазначити, що це найбільш неефективна схема, оскільки трубопровід короткий і зовнішнє повітря не встигає нагрітися від гарячої стінки димового каналу. Зате часто встигає утворитися конденсат, проблема особливо актуальна в районах з холодним кліматом і високою вологістю.
Якщо монтаж виконаний неправильно, конденсат буде накопичуватися на виході патрубка або повільно витікати назовні, що неприпустимо за екологічним нормам. В результаті повітряний отвір спочатку закупорюється льодом, а потім замерзає труба газового котла, спрацьовує автоматика безпеки і агрегат відключається, а будинок залишається без тепла. Щоб цього уникнути, треба дотримуватися ряду рекомендацій при монтажі горизонтальних каналів. Рекомендації пропонуються провідними виробниками опалювального обладнання:
Зовнішній ділянку виконати як можна коротше і забезпечити його спеціальним оголовком з гратами, захищає вихід каналу від вітру, як показано на рисунку. Для районів із сильними морозами існує варіант коаксіального виходу з подовженим внутрішнім каналом.
Необхідно дотримуватися ухил горизонтального каналу, він повинен становити не менше 3? в бік опалювального агрегату. У конденсаційних газових установках температура продуктів спалювання дуже низька, що сприяє утворенню конденсату, для його зливу передбачений окремий резервуар. У конвекційних агрегатах його не так багато, оскільки температура потоку газів вище. У цьому випадку крапельки вологи будуть випаровуватися і разом з повітрям проходити через весь цикл.
Зовнішні поверхні цегляних або бетонних стін неутеплених будівель в умовах сильних морозів мають негативну температуру. З-за цього в тому місці, де коаксіальна труба для газового котла проходить через стіну, може виникнути крижана пробка, що перекриває повітряний тракт. При монтажі вузол проходу крізь неутепленную конструкцію треба утеплити, не дозволяючи трубопроводу контактувати з матеріалом стіни.
По можливості розмістити опалювач далі від стіни, збільшивши довжину каналу і ефективність теплообміну.

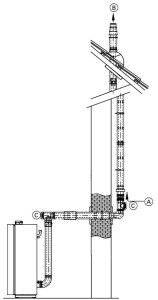

У приватних будинках найдоцільніше монтувати вертикальний коаксіальний димар для газового котла. На схемі, поданій нижче, показано внутрішнє розташування вертикального каналу з проходом через конструкцію покрівлі.
- А – всмоктування повітряної суміші для горіння;
- В – викид назовні продуктів спалювання;
- З – елемент з лючком для внутрішньої прочищення.
Обмерзання оголовка в даному випадку виключається, оскільки на виході з каналу відпрацьовані гази мають низьку температуру, віддавши своє тепло входять повітряним масам на всьому протязі трубопроводу. На наступній схемі димохідна труба для газового котла змонтована зовні з кріпленням до стіни.
- А – приплив повітряної суміші в топку;
- В – вихід димових газів;
- З – елемент для ревізії.
Припливне повітря потрапляє в канал не на самому верху, а відразу після ревізійного люка. У цьому місці повітряний тракт закінчується, а його вхідний отвір прикриває круглий козирок. Далі піднімається звичайний одностінний димар з покриттям з теплоізоляційних матеріалів.
Висновок
Двостінні коаксіальні системи каналів «повітря – димові гази» — це незмінний атрибут і додаток до високотехнологічного опалювального обладнання з високими показниками ефективності. Вони можуть добре працювати тільки з газовими теплогенераторами, оснащеними нагнітачами повітря або димососами.
