Інструкція установки ручки на міжкімнатні двері

Зміст

Конструкція ручки з защелкивающимся механізмом

Які потрібні інструменти

Процес установки

Найпоширеніший вид ручок, встановлюваних на міжкімнатні двері – ручка-клямка. Незалежно від дизайну і форми виробу алгоритм встановлення єдиний. Ручка з защелкивающимся механізмом встановлюється дуже легко.

Зміст

Конструкція ручки з защелкивающимся механізмом

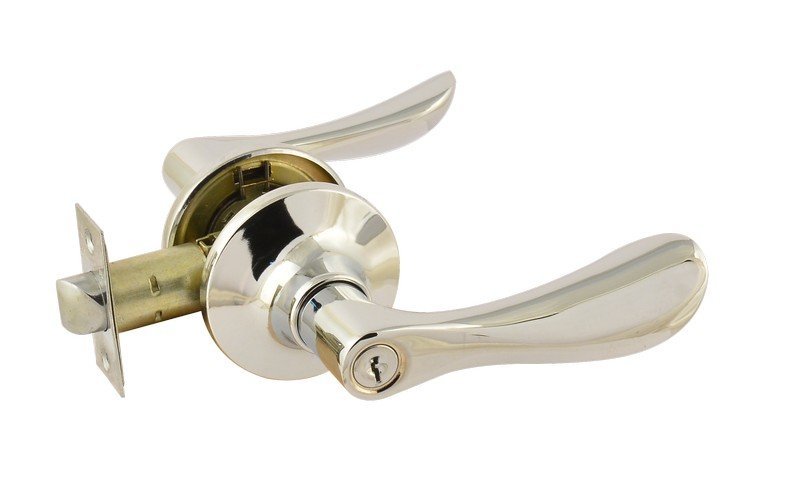

Такі ручки складаються з двох основних елементів: сам виріб і замикається механізм. Обидві деталі рукояті повинні бути врізані в дверне полотно окремо.

Ручка з фіксатором може бути з фіксатором або без. Фіксатор – це додатковий поворотний механізм. Якщо його немає, міжкімнатні двері не можна замкнути зсередини, з ним же двері можна закрити зсередини, а також ключем (з одного боку знаходиться замкова свердловина, з іншого – поворотний механізм).

Всі дверні ручки розрізняються за типом конструкції, але на процесі установки це жодним чином не позначається.

Внутрішній елемент (засувка) единообразен, тобто встановлюється для різних рукоятей з защелкивающимся механізмом однаково. Висота від низу дверей і відстань від кромки полотна стандартні.

Для ручок-засувок є два варіанти врізки в дверне полотно: 60 або 70 міліметрів від краю полотна. Слід враховувати те, що поворотний замикається механізм може «ходити» вправо або вліво на відстань до 1 див.

Якщо поворотна ручка представлена у вигляді кулястої форми, а відстань від краю дверей до декоративного елемента полотна (наприклад, скління) перевищує 140 мм, краще зафіксувати механізм у 70 мм від краю. Якщо встановити ручку у 60 мм від краю, при закриванні міжкімнатних дверей зсередини можна вдаритися рукою об дверний короб.

При натискної ручки відстань однозначно має становити 60 мм. Висота розташування рукояті (тобто відстань від низу дверей до центру засувки) складає 950 мм

Ручку можна встановити на праву або ліву двері. Для виробів з круглою рукояткою потрібно всього лише перевернути конструкцію засувки. Язичок при цьому має дивитися в бік закривання міжкімнатних дверей. Якщо рукоять несиметрична, елементи потрібно просто поміняти місцями, орієнтуючись на бік відкривання дверного полотна.

Які потрібні інструменти

Для того щоб процес врізки був максимально простим, потрібно підготувати наступні інструменти:

дриль або шуруповерт);
коронка по деревині (півсантиметра в діаметрі);
свердло по деревині (у діаметрі близько 24 мм);
стамеска;
молоток;
олівець.

Коронка і свердло можуть бути придбані окремо, або відразу одним набором. Такий комплект носить відповідну назву: «Набір для установки ручки-засувки».

Процес установки

Покрокова інструкція по врізці рукояті з защелкивающимся механізмом включає наступні пункти:

Процедуру установки слід починати з розмітки дверного полотна. Олівцем потрібно намітити місце під свердління. Схеми розмітки зазвичай йдуть разом з виробом.

Якщо схема відсутня, можна нанести розмітку самому. Для цього олівцем потрібно зазначити відстань 60 мм від дверного краю, висота розташування – близько 950 мм

Центральна мітка під свердління наголошується на бічній кромці дверного полотна. Розмітка наноситься по осьовій розмічувальної лінії.

За допомогою стамески видовбується заглиблення розміром до 3 мм під лицьову пластинку засувки. Центр краще заздалегідь намітити шилом, щоб не довелося наносити розмітку повторно.

З допомогою полсантиметровой коронки висвердлюється наскрізний отвір. Це краще зробити з обох сторін дверного полотна. Таким чином, можна буде уникнути пошкодження покриття двері на виході коронки під час свердління.

Далі можна перейти до бічній кромці. Береться свердло по дереву (близько 24 мм в діаметрі). Їм необхідно висвердлити в зазначеному центрі отвір для засувки. Не потрібно робити його занадто глибоким, в іншому випадку можна просвердлити полотно наскрізь до самої фільонки.

На даному етапі повинне вийти два отвори. У бічне встановлюється замикається механізм, потім його потрібно прикрутити за допомогою саморізів.

Верхня частина рукояті знімається. Для цього має бути бічний отвір.

За допомогою вхідного в набір ключика (можна взяти будь-який інший тонкий плоский предмет) потрібно натиснути усередині отвору на язичок і зняти вгору саму ручку.

Декоративна накладка знімається – під нею виявляються кріпильні отвори.

Тепер потрібно встановити зовнішню частину виробу. Після цього встановлюється внутрішня половина.

Обидві деталі стягуються гвинтами, які входять в комплект.

Можна надіти декоративну накладку і корпус ручки-засувки. При цьому необхідно натиснути на внутрішній язичок ключиком або іншим відповідним предметом.

Тепер двері потрібно закрити для того, щоб відзначити місце дотику язичка засувки з дверним косяком. По цій розмітці видовбується поглиблення для входу язичка засувки.

Можна встановити декоративний пластмасовий кишеньку під язичок.

Поверх поглиблення під язичок клямки прикручується металева накладка. На даному етапі встановлення рукояті з защелкивающимся механізмом завершується.

У разі відсутності дрилі, усі отвори можна вирізати стамескою. При цьому процес установки дверної ручки зажадає більшого досвіду і майстерності і може стати важким завданням для новачка.
