В сфері опалювальної техніки найбільше новинок з’являється серед електричних обігрівачів. Одна з них — інфрачервоний стрижневий тепла підлога, присутній на ринку всього кілька років. Про нові види обігрівачів пересічному користувачеві мало що відомо людям доводиться довіряти продавцям, які не завжди відрізняються сумлінністю. Тому дана стаття націлена на висвітлення питання, що таке стрижневі електричні нагрівачі, як вони функціонують і якими реальними достоїнствами володіють.
Конструкція і принцип дії
Головний функціональний елемент цього виду теплих підлог – електричний нагрівач у вигляді стрижня, виготовленого із застосуванням нових технологій на основі аморфного вуглецю (карбону) та графіту з додаванням срібла. Кожен елемент для підключення до електричної мережі забезпечений контактами, розташованими на різних кінцях вироби. Максимальна температура, до якої може прогрітися карбоновий стрижень – 60 °С.

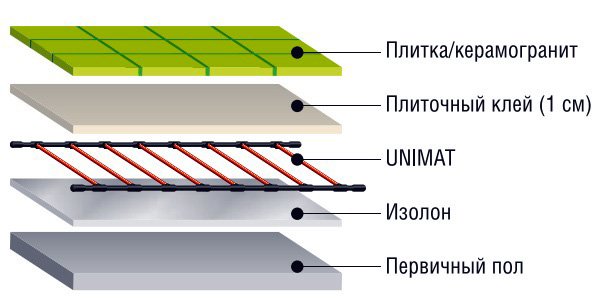

Елементи з’єднані в мати з допомогою дротів, інтервал між ними – 10 см, ширина матів (вона ж – довжина стрижня) – 0.83 м. Максимально допустима довжина матів – 25 м, спосіб застосування – замоноличивание в стяжку підлоги або під клей для кахлю. Повний склад комплекту стрижневого підлогового обігріву показаний на рисунку:
Для довідки. На даний момент продукція представлена всього декількома виробниками, найвідоміший з них – фірма з Південної Кореї під назвою CALEO, вона продає нагрівачі під брендом UNIMAT. Є й інший південнокорейський виробник FELIX, пропонує практично такий же теплий пол RHE, його ширина на 1 см менше (0.82 м).

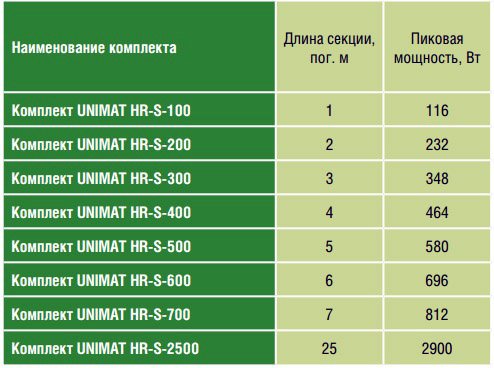

Фірма – виробник декларує, що кожен нагрівальний елемент виділяє теплову енергію в інфрачервоному діапазоні, довжина електромагнітних хвиль становить від 8 до 14 мкм. В результаті всі поверхні в приміщенні сприймають це тепло і передають його повітрю, при цьому кімната прогрівається рівномірно, а конвективна складова практично відсутня. Максимальна теплова потужність, що виділяється термоматами різної довжини, відображена у таблиці:
Монтаж стрижневих теплих підлог

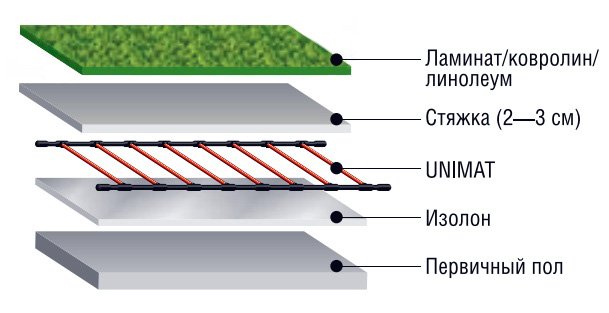

Як вже було сказано вище, інфрачервоні стрижневі обігрівачі укладаються поверх чорнової підлоги і ховаються стяжкою з наступним покриттям або кахельною плиткою. Для того щоб теплова енергія не йшла в товщу бетонної підготовки або плити перекриття, перед монтажем матів поверхню застеляється утеплювачем. Причому поверхню матеріалу повинна бути покрита тепловідбивним шаром.
Важливо. Справа в тому, що стрижневою інфрачервона тепла підлога під плитку або стяжку не терпить контакту з металом або алюмінієвою фольгою. З цієї причини можна використовувати тільки відображає шар з поліпропілену або лавсану, подібної покритий плівкою утеплювач типу Ізолон.

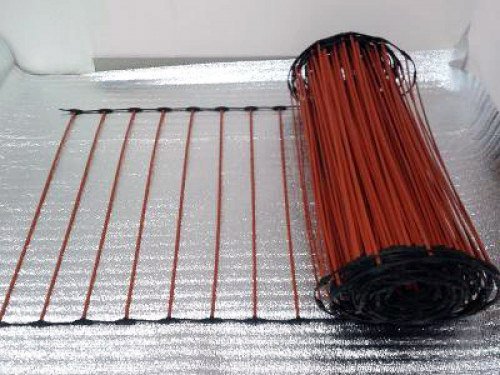

Поверх утеплювача розкладаються власне термоматы, з’єднуються кабелем у відповідності з інструкцією і потім система підключається до терморегулятора і будинкової електромережі. Проводиться первинна перевірка на працездатність і у разі успіху виконується пристрій стяжки або наклеювання плитки. Після повного затвердіння розчину стрижневі мати включаються в мережу і проводиться регулювання температури нагріву. Згідно з діючими нормами поверхня підлоги може нагріватися до температури не вище 35 °С.
Позитивні та негативні сторони
Рекламний проспект компанії CALEO дає наступний перелік переваг стрижневих теплих підлог UNIMAT:
- нагрівачі мають функцію саморегуляції і не бояться перегріву. При підвищенні температури елементи самостійно знижують споживання електрики в півтора рази. Тому можуть прокладатися в місцях, де пізніше буде стояти меблі;
- електричні стрижневі теплі підлоги Unimat на 60% економічніше кабельних систем;
- надійність: стрижні приєднані до мережі паралельно, якщо один з них вийде з ладу, то решта продовжать роботу;
- наявність сприятливого для здоров’я людини інфрачервоного тепла;
- в кімнаті відбувається іонізація повітря, що теж позитивно впливає на організм людини;
- немає негативного впливу на вологість в приміщенні в бік осушення;
- видаляє неприємні запахи, наприклад, від куріння або після фарбування.
Якщо уважно розібрати кожен пункт, то з’ясується, що половина з них – інформація для заманювання покупців, не відповідає реальному стану справ. Отже, по порядку: до саморегуляції претензій немає, технічно це можливо. Економія 60% в порівнянні з кабелем – чистої води вигадка, що на обігрів одного і того ж ці приміщення 2 системи витратять однакову кількість енергії.

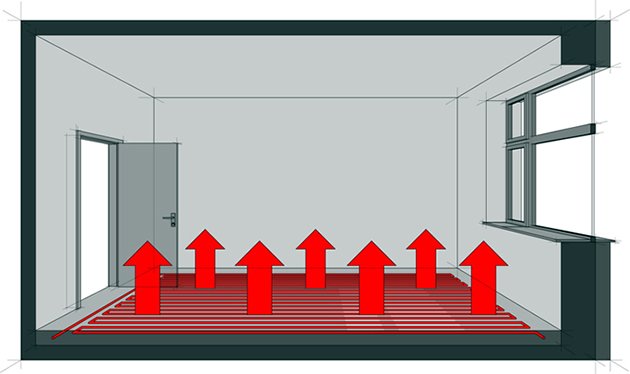

Пункт з приводу надійності коректний, якщо не рахувати того, що на карбонові стрижні зросте навантаження по обігріву кімнати. Найбільше запитань викликає слово «інфрачервоний» в назві та описі принципу роботи. Виробник запевняє, що елементи виділяють хвилі в інфрачервоному діапазоні, але не пояснюють, як ці хвилі долають перешкоду у вигляді стяжки. Насправді вся «плита» стяжки отримує тепло від стержнів, а потім віддає його повітрю кімнати. Це справжня конвекція, адже інфрачервоне випромінювання не проходить через перешкоди.
Інші пункти, які говорять, що електричний стрижневий тепла підлога створює іонізацію, нейтралізує запахи і не сушить повітря, розраховані на пересічного користувача, абсолютно не володіє даним питанням. Простими словами, є міфом. Ви запитаєте – а чому ж правда? Вона полягає в тому, що подібні теплі підлоги мають право на існування і функціонують за принципом кабелю, що гріє, тільки нагрівальний елемент зроблений інакше.
Інша частина правди – гірка, оскільки такі підлоги з карбоновими стрижнями обійдуться дорожче кабельної системи. У той же час на просторах інтернету є маса негативних відгуків про роботу вуглецевих нагрівачів. Відмови починаються через рік після початку експлуатації, стають холодними ділянки підлоги різної величини, а то і вся площа кімнати. Неважко уявити, скільки праці і коштів потрібно вкласти, щоб розкрити стяжку і все переробити, використовуючи більш надійні засоби обігріву.
Висновок
На даний момент технічне рішення з теплою підлогою з вуглецевих стрижнів не можна назвати вдалим. І не має великого значення, яким способом відбувається прогрів стяжки, і навіть ціна не завжди відіграє велику роль. Важливо те, що самі карбонові елементи виявилися ненадійними, сирими. А значить, потребують доопрацювання.
