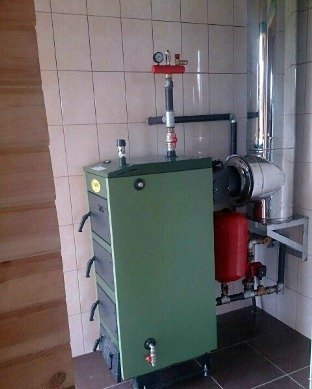

В обв’язці котельних установок використовуються різні елементи, кожен з яких виконує відведену йому функцію. Одні забезпечують циркуляцію теплоносія, інші його розподіляють або перекривають, треті відповідають за фільтрування або компенсацію розширюється об’єму рідини. Існують і пристрої, що запобігають виникненню аварій в нештатних ситуаціях. У даній статті ми висвітлимо питання, яку роль відіграє група безпеки котла в системі опалення, з чого вона складається і як правильно встановлюється.
Пристрій і призначення групи безпеки

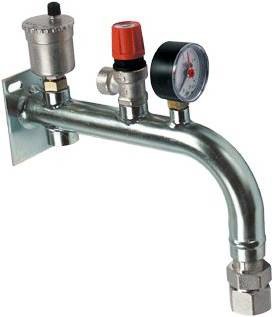

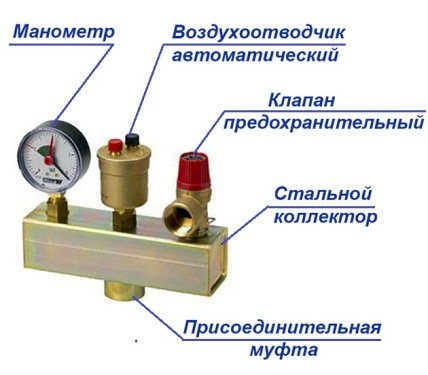

По суті, цей простий елемент складається з трьох різних приладів, встановлених на загальному колекторі. Останній виготовляється з латуні або нержавіючої сталі і має 3 посадочних місця у вигляді отворів з різьбою.
Знизу колектор оснащений різьбовою муфтою для приєднання до системи опалення. Згори до нього прикручуються:
- манометр;
- автоматичний повітровідвідник;
- скидає запобіжний клапан.
Відповідно, група безпеки опалення об’єднує в собі 3 функції, розберемо кожну з них детальніше. Манометр служить для візуального контролю за тиском води в котельному баку і системі в цілому. Також він грає важливу роль при заповненні мережі трубопроводів та налаштування тиску в тому випадку, коли система опалення – закритого типу.
Основна функція воздухосбрасывателя — сервісна. Всередині нього є камера з поплавцем, механічно пов’язаних з клапаном, що відкривається при відсутності води. Завдання приладу — видаляти повітря при заповненні котла і системи теплоносієм, а також в процесі експлуатації. Є і додаткова функція – випуск перших порцій пара, що утворюється в котельному баку при перегріві.
Запобіжний клапан – це аварійний пристрій, сбрасывающее воду, пар або їх суміш у разі перевищення встановленого порогу тиску. Виходить, що принцип роботи група безпеки котла полягає в контролі та попередження аварійних ситуацій, пов’язаних з закипанням теплоносія у водяній сорочці теплогенератора. Адже що при цьому відбувається? Спочатку манометр реєструє зростання тиску, потім з’являється пар іде через воздухосбрасыватель, і остання стадія – скидання води або пароводяної суміші з системи запобіжним клапаном.
Якщо б група безпеки в системі опалення відсутня, то за перегрівом неминуче пішов би вибух оболонки агрегату з усіма витікаючими наслідками. А так, якщо не вживати ніяких дій, скидний клапан буде зливати воду до тих пір, поки тиск не увійде в допустимі межі. У переважній більшості котельних установок верхній поріг тиску становить 3 Бар, хоча є екземпляри з максимальним робочим тиском 1.6—2 Бар.
Сфера застосування
Виявляється, група безпеки для опалення потрібна далеко не завжди, але за бажанням домовласника може бути встановлена в будь-якій системі і слугуватиме підстраховкою. Наприклад, теплогенератори, які спалюють природний газ і дизельне паливо, а також працюючі на електроенергії, не потребують додаткового захисту. Ці котли самі по собі мають високий рівень безпеки і можуть миттєво зупинитися і припинити нагрівання при зростанні температури або тиску.
Примітка. В закритих системах опалення з газовим або електричним котлом група безпеки найчастіше ставиться для зручності контролю та обслуговування.
А от джерела тепла на твердому паливі мають велику інерцію і відразу зупинитися не можуть. Навіть автоматизованим пелетні котли потрібно трохи часу, щоб спалити паливо, потрапило в зону горіння. А уявіть собі топку, повну палаючих дров? Термостат або контролер при зростанні температури в сорочці перекриють повітря моментально, але процес припиниться далеко не відразу. Дрова не згаснуть, а стануть тліти і в результаті температура води зросте ще на кілька градусів. Запобігти скипання і вибух може тільки група безпеки для твердопаливного котла, тому вона є неодмінним атрибутом теплогенераторів цього типу.
Примітка. Більшість виробників спочатку комплектують свої твердопаливні агрегати групою безпеки.
Вказівки з монтажу

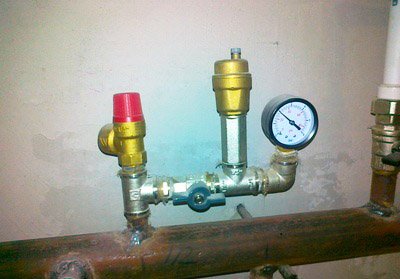

Якщо дров’яної або вугільний котел не укомплектований групою безпеки, то її без проблем можна купити окремо або зібрати самостійно. Тут головне — правильно підібрати прилади під свій теплогенератор. Технічні характеристики автоматичного повітрявідводчика великої ролі не грають, а ось манометр і аварійний клапан підбираються за величиною максимального робочого тиску, вказаного в інструкції по експлуатації на котел.
Взагалі, встановлення групи безпеки в системі опалення ніякої складності не представляє, це може зробити будь-яка людина при наявності стандартного набору слюсарного інструменту. Монтаж може здійснюватися двома способами:

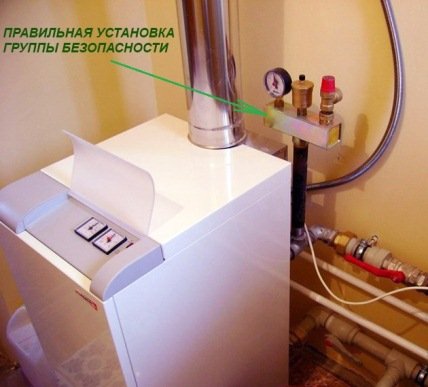

- постановка на «рідний» штуцер, що виходить з котла;
- врізання в трубопровід, що подає на виході з теплогенератора.

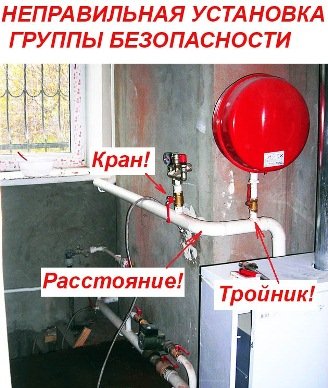

Важливо. При установці елемента слід пам’ятати одне головне правило: на ділянці між вихідним патрубком агрегату та групою безпеки забороняється ставити якусь арматуру і не допускається підключення інших пристроїв за допомогою трійника. Довжина цієї ділянки повинна бути як можна менше, в ідеалі прилади ставляться у самого котла. Нижче на фото показаний весь набір перерахованих порушень:
Коли група ставиться на подаючої магістралі, то слід вибрати таке місце, щоб від входу в котельню було добре видно показання манометра. Іноді для цього потрібно виконати монтаж групи безпеки на вертикальному відрізку труби або спеціальному кронштейні, прикріплючому до стіни. До вихідного патрубка запобіжного клапана слід під’єднати шланг (краще прозорий) і опустити його в пластикову каністру або каналізацію. Перший варіант хороший тим, що за наявності води в ємності ви завжди будете помічати, коли у вашу відсутність котел працював в критичному режимі.
Висновок
Незважаючи на те, що у встановленні групи безпеки потребують тільки твердопаливні котли, її можна, і навіть рекомендується ставити в усі опалювальні системи закритого типу. Це не призведе до великих витрат, зате створить комфортні умови для обслуговування і забезпечить додатковий ступінь захисту.
