Обігрів приміщень за допомогою водяних теплих підлог вважається одним з найефективніших способів з точки зору економії енергоресурсів і рівномірного розподілу тепла. Як відомо, опалення здійснюється за допомогою труб з теплоносієм, прокладених в стяжці. Кожна кімната – це окремий замкнутий контур, а то й кілька. Керування їх роботою виробляє один загальний вузол — гребінка для теплої підлоги. Інформація про те, як функціонує цей вузол, нюанси його складання і регулювання пропонується вашій увазі в цій статті.
Пристрій і принцип роботи
В процесі розкладки гріючих труб контурів їх кінці з усіх приміщень сходяться в одному місці, де до них відбувається підключення гребінки теплої підлоги. Вона являє собою розподільно-змішувальний вузол, чиїм завданням є:
- зменшити температуру теплоносія, що надходить від котла. Для подачі в підлогову систему потрібна вода з температурою не більше 45 °С, а теплогенератор рідко нагріває теплоносій до такого низького порогу. Зазвичай на вході в гребінку тримається мінімум 55 °С;
- забезпечити потрібну кількість теплоти для кожного приміщення. Тут розподільча гребінка працює як регулятор відпуску теплової енергії, керуючи витратою теплоносія в кожному контурі.

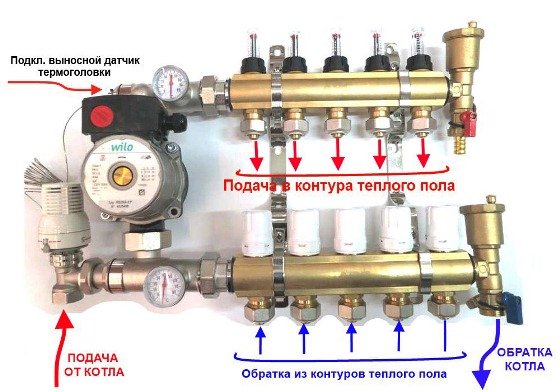

Розподільник для теплих підлог візуально нагадує великі гребінки опалення, встановлювані в теплових пунктах. У ньому також є 2 горизонтальних колектора – подаючий і зворотний, до яких приєднуються споживачі, у нашому випадку – гріють контури. З торців до патрубків колекторів теплоносій підводиться від головної магістралі – з котельні. Типова схема підключення гребінки представлена на малюнку:

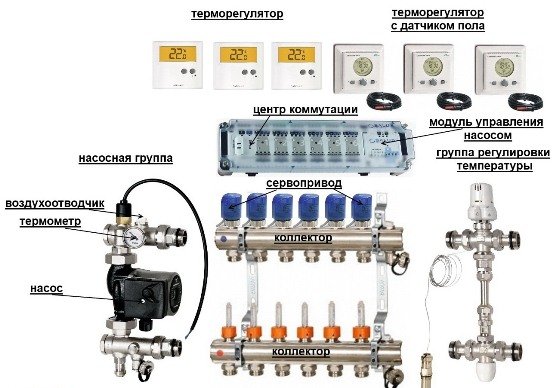

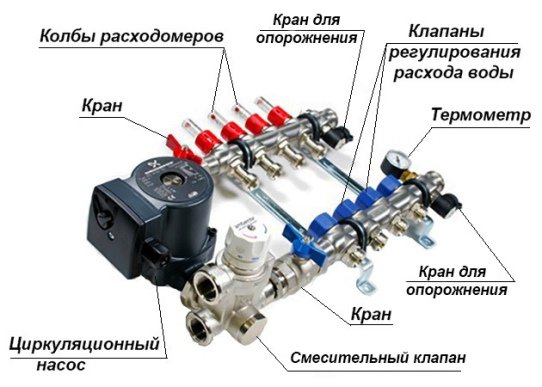

Для регулювання кількості води, що йде в кожного з контурів, на одному з колекторів встановлені клапани з натискним штоком. Регулювання можна здійснювати як вручну, так і за допомогою різних засобів автоматизації, наприклад, сервоприводів. Щоб контролювати кількість теплоносія, відводи від другого колектора обладнані колбами витратомірів. Докладно пристрій гребінки показано на схемі:
Тут видно, що крім перерахованих вище елементів, важливою частиною гребінки є циркуляційний насос. Без нього ні один контур не зможе працювати, оскільки саме насос, встановлений між двома колекторами, відповідає за циркуляцію теплоносія по трубах.
Природним шляхом вода в теплих підлогах не рухається, тільки з примусовим спонуканням. Відповідно, при відсутності електроенергії система функціонувати не зможе.
Сам же принцип роботи гребінки полягає в наступному. Гаряча вода, що прийшла від котла, потрапляє в необхідній кількості в усі контури, спонукувана до руху насосом. Причому теплоносій рухається по колу до тих пір, поки його температура не впаде нижче встановленої. Так як температуру води контролює датчик триходового клапана, то після її зниження клапан почне відкривати шлях воді з котлової магістралі, підмішуючи її до остившему теплоносію.
Коли температура в колекторі зросте до заданого межі, триходовий клапан знову перекриє магістраль. Насос гребінки теплої водяної підлоги працює безупинно, забезпечуючи циркуляцію всередині системи, незалежну від інших теплових мереж будинку. Для спорожнення вузла конструкцією гребінки передбачається встановлення зливних кранів. З метою випуску повітря з цієї відокремленої системи схема може бути доповнена автоматичними воздухоотводчиками.
Як зібрати гребінку теплої підлоги?

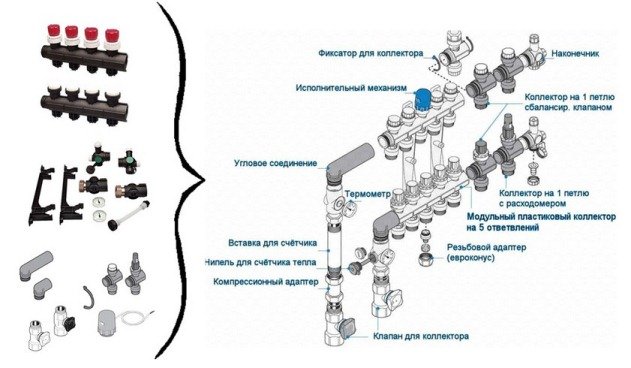

Треба сказати, що складання гребінки своїми руками – завдання цілком реальне. Якщо ви змонтували систему опалення в своєму будинку самостійно, то навичок для складання даного сайту у вас достатньо. Тим більше що гребінки заводського виготовлення поставляються комплектно і до них додається інструкція з монтажу зі схемами і поясненнями. Приклад такої схеми представлений нижче:

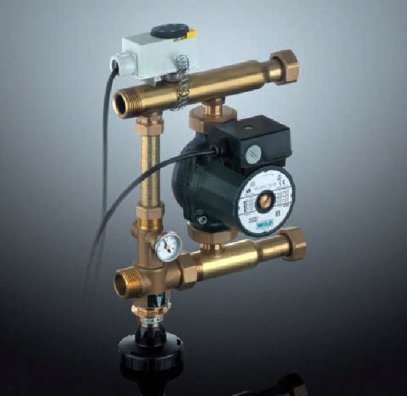

Примітка. По домовленості з фірмою – продавцем може поставлятися гребінка в зборі, вам треба лише вказати число відводів для приєднання труб. Циркуляційний насос, триходовий клапан та інша арматура в комплект не входить, їх треба купувати окремо. Часто вони продаються у вигляді окремого вузла, що під’єднується до колекторів гребінки.

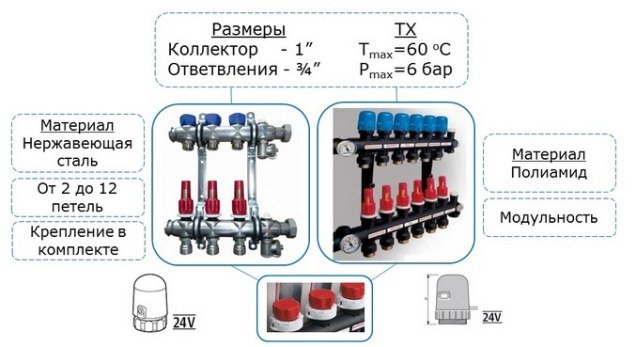

На даний момент розподільні вузли виготовляються з таких матеріалів:
- латунь;
- нержавіюча сталь;
- пластик (поліамід).
Заводська гребінка з пластику – воістину знахідка, її вартість набагато менше, ніж у металевих «побратимів». Причому на практиці вона функціонує не гірше, у всякому разі, негативних відгуків про неї зовсім мало. Збірка розподільника з будь-якого матеріалу полягає в тому, щоб з’єднати між собою секції гребінки, прикрутити до них змішувальний вузол з насоса з клапаном, встановити термометри, крани і блузки. Готовий колектор можна встановлювати на місце і підключати до нього труби.
Для тих, хто не бажає або не може придбати пластиковий колектор, є інший варіант — самостійно спаяти гребінку з поліпропіленових труб і фітингів. Для цього потрібно запастися необхідною кількістю трійників і відрізками ППР-труб того ж діаметра. Оскільки трійники неможливо узгодити між собою безпосередньо, то слід нарізати заготовки труб, що будуть служити з’єднувальними ніпелями.
Рада. Саморобна гребінка з поліпропілену не повинна виглядати так розхлябано, як на фото, показаному вище. Щоб зробити все красиво, треба ретельно підібрати довжину ніпелів із труб, тоді трійники стануть щільно прилягати один до одного.
Якщо вам вдалося спаяти потрібно число трійників, залишається надійно прикріпити їх до стіни, а потім обігравати навколо них решту обв’язку: насос, клапан, крани та інші деталі. Треба постаратися, щоб масивні деталі кріпилися до стіни самостійно, а не навантажували своєю вагою розподільник. Правда, зроблена своїми руками гребінка буде позбавлена витратомірів і регулювальних клапанів, але при необхідності їх можна придбати і встановити додатково.
Як регулювати гребінку?
Щоб водяна тепла підлога забезпечував комфортну температуру у всіх кімнатах, розподільний вузол треба попередньо налаштувати. Регулювання системи проводиться за 2 параметрами теплоносія:
- температура;
- витрата.
Перший параметр встановлюється на трехходовом смесительном клапані. Це можна зробити вручну, вказавши необхідну температуру води поворотом регулювального колеса. Але частіше в схемі задіяна термостатична голівка з виносним датчиком і капілярною трубкою, так що температуру води треба виставити на ній. Датчик щільно прикріплюється до колектора.
Кількісна регулювання гребінки може здійснюватися як вручну, так і автоматично. Обертаючи ковпачок на клапані кожного контуру і дивлячись на свідчення витратоміра, слід домогтися розрахункової витрати води, якщо він вам відомий. Якщо ж немає, то доведеться налаштовувати за відчуттями протягом декількох днів.
Автоматичне регулювання передбачає монтаж на місце ковпачків спеціальних сервоприводів, дистанційно взаємодіючих з термостатами у всіх приміщеннях. Тоді гребінка з насосом буде видавати в гріють контури стільки теплоносія, скільки потрібно в даний момент. Сервоприводи на всіх відведеннях стануть керувати потоками по команді термостатів.
Висновок
Впровадження автоматичного управління гребінкою теплих підлог – це ідеальний варіант, що дозволяє отримати максимальну економію теплової енергії. Інша справа, що це задоволення не з дешевих, та й система досить инерционна. Для прогрівання або охолодження стяжки, що передає тепло повітрю кімнати, потрібен час.
