Незважаючи на досконалість нових технологій, що знайшли своє застосування в сучасних котельних установках, чималий інтерес продовжують викликати опалювальні пристрої, що прийшли до нас з минулого – печі. Вони хороші тим, що не вимагають водяних систем обігріву і все що з ними пов’язане, так і по вартості будівництва печі можуть конкурувати із сучасним опаленням. Їх існує кілька видів, схеми і проекти печей відомі з давніх часів і є у вільному доступі. Невеликий заміський будинок цілком може обігрівати голландська піч із цегли.

Голландська піч з плитою: схема, порядовка, відео

Що являє собою піч – голландка?

Головним призначенням цього джерела тепла донині вважається обігрів будівель невеликої площі, якими були вдома в Нідерландах. При цьому поверховість не має значення, будова вільно може охоплювати 2 поверхи. Відомі приклади голландок, побудованих на 3 і навіть 4 поверху. Спочатку це була мала піч без колосників та піддувала, повітря для горіння надходив через прочинені дверцята топки. З часом самі жителі Нідерландів вдосконалили конструкцію, додавши в неї зольний камеру з колосникових гратами і дверцятами.

Класичне пристрій голландської печі передбачає дуже довгі ходи димових газів всередині будови, за рахунок чого воно витягується у висоту, а розміри в плані виходять невеликі. Голландка найменших габаритів має розміри 520 х 520 мм і придатна для опалення приміщення площею до 20 м2. Продукти згоряння, проходячи по довгих каналах, практично повністю віддають своє тепло стінок і виходять назовні через бічний отвір. Слід зауважити, що конструкція печі не є постійною, як у російської печі, її можна змінювати, дотримуючись основних пропорцій і зберігаючи принцип дії.

Існують різні креслення голландської печі, класична схема виглядає наступним чином:

Голландська піч з плитою: схема, порядовка, відео

Примітка: всі розміри печі на схемі вказані в сантиметрах.

Як видно на малюнку, принцип роботи голландської печі полягає не в тому, щоб в топці щосили вирувало полум’я, а в інтенсивному тління. В іншому випадку димові гази дуже швидко пройдуть систему ходів і будуть викинуті назовні, так і не передавши тепло стінок. Саме з цієї причини в топку марно завантажувати дрібну деревину та інші швидко згоряють види палива. Якщо ж правильно топити піч, то вона швидко прогріється і потім буде досить довго утримувати тепло. Температура зовнішньої поверхні кладки у цьому випадку тримається в межах 60 ºС.

Види «голландок»

Голландська піч з плитою: схема, порядовка, відео

Класична цегляна голландка без облицювання

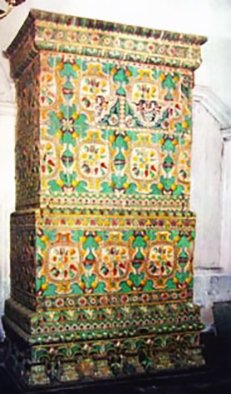

В минулі століття, з яких до нас прийшли ці пічки, їх зовнішні поверхні облицьовували кахлями, в результаті чого просту будову перетворювалося на справжнє твір мистецтва, як на наступному зображенні.

Голландська піч з плитою: схема, порядовка, відео

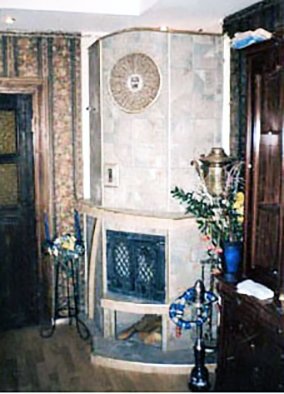

На наступному фото — піч голландка з каміном, облицьовані природним каменем, завдяки своїм компактним розмірам встановлена в кутку приміщення і гармонійно вписується в його інтер’єр.

Голландська піч з плитою: схема, порядовка, відео

Оскільки конструкція печі допускає її зміна для різних потреб, то була винайдена і піч голландка з плитою, що показана на рисунку.

Голландська піч з плитою: схема, порядовка, відео

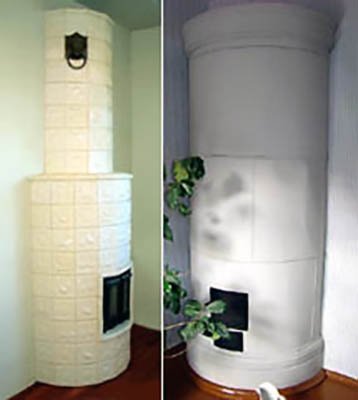

І, нарешті, оригінальна кругла голландська піч, складна в будівництві і володіє декількома власними недоліками в експлуатації. З цієї причини подібні вироби зустрічаються вкрай рідко і топляться по певних днях, наприклад, святковим.

Голландська піч з плитою: схема, порядовка, відео

Особливості конструкції

Як будь-яка будівельна конструкція, що володіє істотним вагою, кладка печі повинна спиратися на фундамент або на полнотелую залізобетонну плиту, яка перебуває в підставі підлоги. Фундамент краще облаштовувати на рівні підлоги, роблячи його товщиною 100-150 мм із бетону з арматурним каркасом. Габарити фундаментної плити слід зробити більше розмірів кладки на 50-100 мм в кожну сторону.

Позитивною стороною голландки є її невимогливість до якості будівельних матеріалів. Для якісної кладки зазвичай беруть добре обпалена цегла, бажано повнотіла. На практиці подібні печі кладуть і з пустотілих каменів, з тріщинами і навіть колишніх у вживанні. Виріб з вигляду виходить не дуже естетичним, але при цьому гріє не гірше, ніж пічка з якісних цеглин.

Голландська піч з плитою: схема, порядовка, відео

Простота конструкції і принцип дії дозволяють скласти голландську піч своїми руками зовсім недосвідченому мулярові, йому достатньо вміти класти стіни звичайної складності з перев’язкою. Як би незграбно не була побудована пічка, вона все одно буде успішно працювати.

Топку в будь-якому разі необхідно викласти з хорошого вогнетривкої цегли. В якості сполучного використовується пісочно-глиняний розчин, розмішаний до консистенції сметани. Співвідношення таке: на одну частину глини береться 2 частини піску, який краще попередньо пропустити крізь сито. Цілком підійдуть для цегляної кладки і спеціальні будівельні суміші, що є у продажу в мішках.

Увага! Не допускається при кладці печей використовувати цемент, оскільки після застигання цементний розчин розтріскується від перепаду температур і теплового розширення. Застосовувати можна тільки розчин глини з піском.

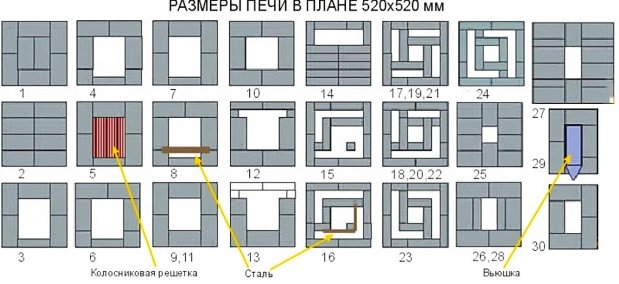

Найпростішу невеличку піч для дачі можна скласти, користуючись поданою нижче схемою, яка на ній зображена порядовка печі голландки габаритами 520 х 520.

Голландська піч з плитою: схема, порядовка, відео

Якщо потрібно збільшити висоту будівлі, то це слід робити за рахунок рядів 17, 19, 21, а також 18, 20, 22, повторюючи ці пояси необхідну кількість разів. Даний джерело тепла буде до речі на дачі або в іншому невеликому будові площею до 20 м2. Коли площа приміщень більше, доведеться викласти велику опалювальну піч, вона зможе обігрівати приміщення до 50 м2. На малюнку представлена схема кладки голландської печі великого розміру.

Голландська піч з плитою: схема, порядовка, відео Голландська піч з плитою: схема, порядовка, відео

Переваги і недоліки

Позитивні особливості голландських печей численні, що робить їх дуже привабливими в якості опалювачів в заміських будинках:

  • Невеликі габарити, будову можна розмістити у будь-якому приміщенні.
  • Не потрібно робити складних розрахунків і витрачати велику кількість матеріалів. Щоб викласти звичайну голландку, потрібно 650 каменів (див. схему), а для малої російської печі необхідно 1300 шт.
  • Згідно з попереднім пунктом – вага будови буде невеликим і не вимагає потужного підстави в якості опори. Невеликого фундаменту буде достатньо.
  • Нескладна порядовка опалювальних голландських печей і невимогливість до матеріалів дозволяє здешевити будівництво.
  • На практиці подібні печі швидко прогріваються і довго остигають.
  • Конструкцію можна трансформувати, розробляючи нові різновиди голландських печей.

Не варто забувати і про мінуси, яких набагато менше:

  • низький ККД (менше 50%);
  • не можна після розпалювання дров у печі залишати відкритою заслінку, інакше тепло швидко вилетить в трубу і голландка охолоне;
  • не підходить для спалювання дрібної деревини, очерету, соломи та іншого легкого палива.

Висновок

Голландки найбільш доступні у виготовленні, оскільки дуже прості і не вимагають високоякісних будівельних матеріалів, як російська або шведська піч. Не варто скидати з рахунків і той факт, що така пічка спокійно вписується в інтер’єр, незалежно від його багатства.
