Зміст:
- Види голчастих вентилів
- Кран Маєвського
- Вентилі високого тиску
- Висновок
У системах водяного опалення для управління і регулювання використовується найрізноманітніша трубопровідна арматура. Важливо розуміти, який вид арматури потрібно ставити в тому чи іншому місці в залежності від виконуваних завдань. Плутати ці види між собою неприпустимо, адже в результаті невірного вибору працездатність системи опиниться під загрозою. Тут ви зможете знайти інформацію про одному типі елементів, це голчастий кран для опалення.
Види голчастих вентилів
Слід зазначити, що даний вид арматури досить специфічний і призначений для виконання обмеженого кола завдань. Якщо вивчити інформацію, надану інформаційними інтернет-ресурсами, то можна виявити, що голчасті крани для системи опалення плутають з термостатичними і стендами вентилями, і навіть з кульовими кранами. Це вводить в оману рядових користувачів і приведе їх до скоєння помилок, експериментуючи з власної опалювальною системою.
Щоб прояснити ситуацію, перелічимо типи голчастих кранів, що зустрічаються на трубопроводах і обладнанні опалювальних систем:
- крани Маєвського;
- вентилі для магістралей високого тиску.
Як бачите, сфера застосування елементів досить вузька, але це стосується тільки теплопостачання. Насправді ці крани широко застосовуються для регулювання потоків рідини і пари в самих різних галузях: нафтовій, газовій, хімічній промисловості і так далі. Ми ж розглянемо лише опалення.
Кран Маєвського
У часи СРСР про це дуже простий та одночасно корисному елементі мало хто знав. Зараз установка будь-якого радіатора немислима без голчастого крана, що служить для скидання повітря з системи.

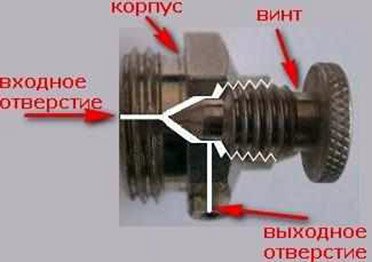

Виріб являє собою металеву втулку з зовнішньої трубної різьбленням для монтажу в горизонтальному колекторі батареї. По осі втулки наскрізь зроблено отвір, а під кутом 90° до нього примикає друге, як показано на ілюстрації:
Тут добре видно, що сполучення між двома каналами перекриває гвинт з конусом на кінці. Якщо його відвернути на 1-2 обороту, то шлях з горизонтального каналу вертикальний відкриється, і повітря зможе покинути радіатор. При цьому за рахунок малого прохідного перетину клапана з не витече багато теплоносія, навіть якщо викрутити голку сильніше. Завдяки такій конструкції видаляти повітряні пробки з радіаторів та трубопроводів стало дуже просто і зручно.

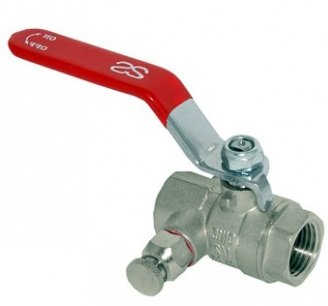

Якщо в перший час голчасті крани Маєвського продавалися як окремий вид трубопровідної арматури, то зараз багато виробників стали поєднувати їх з іншими елементами. Наприклад, воздухосбрасывающий вентиль голчастого типу, вмонтований в кульовий кран, як показано на фото:
Вентилі високого тиску

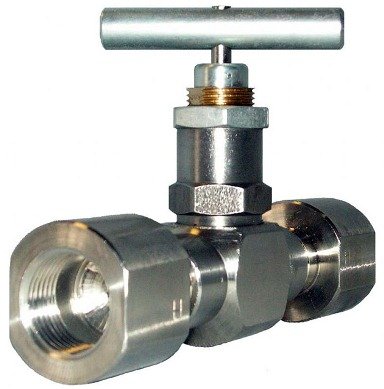

В автономних системах водяного опалення приватних будинків така арматура не застосовується, оскільки магістральний тиск там рідко виходить за межі 4 Бар. А от регулювати подачу води або пари в централізованих мережах міст або підприємств часом можна тільки такими вентилями. По виконанню вони діляться на муфтові і фланцеві, а виготовляються з наступних видів стали:
- вуглецева: діапазон робочого тиску – від 160 до 400 Бар, температури робочого середовища – від мінус 40 до + 200 °С;
- високовуглецева: тиск 16-40 МПа, діапазон температур – від мінус 60 до + 200 °С;
- нержавіюча: тут тиск залишається незмінним, а ось максимальна температура досягає 400 °С.
Треба сказати, що тиск в системах опалення не буває настільки високою, навіть у центральних колекторах, що відходять від міської ТЕЦ. Зате температура води доходить до 150 °С, а пара – перевалює за 200 °С. Тому для надійної роботи парової мережі підійде голчастий вентиль з нержавіючої сталі. Що стосується трубопроводів, що транспортують гарячу воду, то тут буде достатньо і сталевого крана.

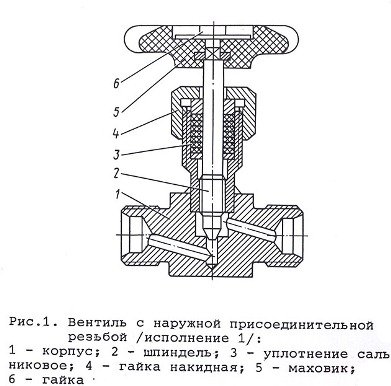

Агресивні властивості водяної пари добре відомі, тривалий контакт з ним витримує далеко не всякий матеріал. Крім цього, є і зворотна магістраль, по якій рухається конденсат, а дуже часто – пароводяна суміш. У таких колекторах гідроудари – не рідкість, а тому звичайна арматура там працювати не може. Однак, голчасті крани мають свої конструктивні особливості, продиктовані необхідністю. Це стане зрозуміло, якщо вивчити пристрій голчастого вентиля в муфтовом виконанні, що зображено на кресленні:

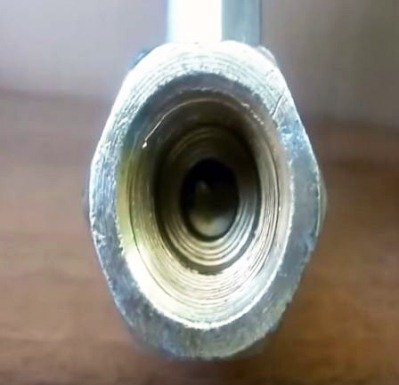

Зигзагоподібний канал має в своїй центральній частині сідло, у нього-то і входить голка при обертанні шпинделя. Завдяки цьому кран може не тільки перекривати трубопровід, але і здійснювати тонке регулювання кількості проходить середовища. Цьому сприяє вдвічі завужені прохідний перетин, що створює високий опір потоку. Зменшення проходу добре помітно на фото:

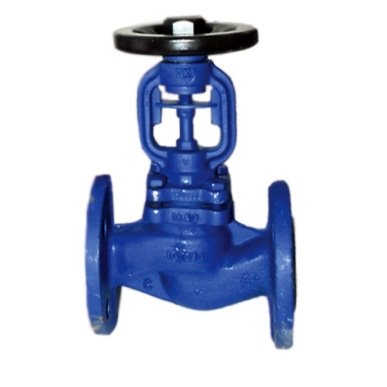

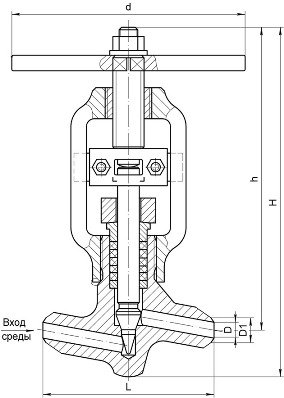

Така ж картина спостерігається і в кранах великого діаметру з приєднувальними фланцями, так як їх внутрішній устрій ідентично муфтовым вентилів. Різниця тільки в конструкції шпинделя і ущільнення, розрахованого на великі навантаження. До речі, для установки в паропроводах перевага віддається саме фланцевим голчастим кранів, оскільки стики на муфтах залишаються герметичними недовго, пар швидко руйнує ущільнюючі матеріали.
Сталевий голчастий кран високого тиску може забезпечуватися запірними конусами різних типів. Вони бувають стандартними, регулювальними (більш гострі) і з м’яким наконечником. З метою збільшити строк служби вентиля на внутрішню різьбу, за рахунок якої обертається шпиндель, наноситься спеціальне хромоване покриття.
Для довідки. Також існують крани муфтові, виготовлені з бронзи або латуні, а фланцеві – відлиті з чавуну. Але їх робочі параметри нижче, ніж у сталевих.
Трубопроводи теплопостачання великої протяжності, паро – та конденсатопроводи – це магістралі, піддаються гідравлічним ударам в силу різних причин. Загальновідомо, що від впливу гідроударів можуть лопнути і шовні труби, не кажучи про простий запірно — регулюючої арматури. Сталевий кран високого тиску з голкою в якості виконавчого механізму в змозі витримувати такі впливу, пом’якшення ударів сприяє звуження прохідного перерізу і його зигзагоподібна конфігурація.
Висновок
Як ви змогли переконатися, голчасті регулюючі вентилі не можуть застосовуватися замість кульових кранів або балансувальних клапанів, плутати їх не можна. Працювати вони будуть, але створять в мережі такий опір, що сповільниться циркуляція теплоносія, а в самопливної системи і зовсім зупиниться. Тому краще використовувати ці крани за призначенням, магістралях з великим тиском і температурою. Інша справа – воздухоотводчики Маєвського, їм саме місце в системах приватних будинків.
