Здавалося б, сталеві труби програли в конкурентній боротьбі і назавжди йдуть зі сфери приватного будівництва, витісняючись різними видами полімерів. Але з’ясувалося, що останнє слово ще не сказано і буквально кілька років тому на ринку з’явилася новинка — гофровані нержавіючі труби для опалення та водопостачання.

Оскільки вони впевнено завойовують популярність і становлять чималий інтерес для домовласників, то заслуговують особливої уваги і окремого розгляду, що і буде зроблено в нашому матеріалі.

Технічні характеристики

Виріб являє собою трубу з гофрованими стінками, зроблений з нержавіючої сталі марки AISI 304 (по вітчизняній класифікації – 08Х18Н10). Технологія виготовлення така: сталева смуга необхідної ширини проходить операцію формування, на виході виходить гофрована заготовка у вигляді циліндра зі стиком уздовж всієї осі.

Стик зварюється в газовому середовищі при відсутності кисню так, що виходить герметичний надійний шов, практично невидимий зовні. Для виробництва гофрованих нержавіючих труб діаметром від 8 до 32 мм використовується сталь товщиною 0.3 мм, а для типорозмірів 40 і 50 мм – товщиною 0.5 мм. Крок гофри різний у кожного діаметра, для найпопулярніших типорозмірів він становить:

• ?15 мм – 4.76 мм;
• ?20 мм – 5 мм;
• ?25 мм – 5.26 мм;
• ?32 мм – 5.6 мм.

Примітка. Тут і далі наводяться дані одного з найбільш відомих виробників труб з нержавійки – південнокорейського бренду KOFULSO.

Виробник декларує нормальну роботу виробу в діапазоні температур від -50 до +110 С при максимально допустимій 150 ?С. Швидше за все, це обмеження пов’язане з міцністю зварного шва, так як матеріал труби схильний до змін тільки при температурі вище 700 ?С. Те ж стосується і робочого тиску, який становить 15 Бар в діапазоні робочих температур (для діаметрів 40 і 50 мм – 8 Бар). Критичний тиск руйнування – 210 Бар.

Ну і останній параметр, що нам цікавий – коефіцієнт шорсткості внутрішніх стінок. Скатаний в трубу гофрована нержавіюча сталь володіє дуже низьким коефіцієнтом – всього 0.008. У той час як звичайна нова сталь має коефіцієнт шорсткості від 0.02 до 0.1, але в процесі експлуатації це значення із-за корозії зростає до 0.4.

Позитивні та негативні сторони

Причина привабливості трубопроводів з нержавіючої гофри – їх численні переваги:

• матеріал труби не схильний до корозії;
• судячи з технічних характеристик, виріб витримує перепади температури і тиску, гідроудари і не руйнується при замерзанні теплоносія;
• труба спокійно гнеться руками без порушення прохідності, тому частина традиційно використовуваних фітингів (відводів) стала не потрібна;
• монтаж – простіше не буває. Більше ні один вид матеріалу не збирається так просто і швидко, як гофра для труб опалення;
• гладка внутрішня поверхня: завдяки цьому опір тертя потоку рідини знижена до мінімуму, прохідне перетин не буде «заростати»;
• за запевненням виробника термін служби гофротруби при експлуатації в межах робочих характеристик необмежений;
• вага практично такий же, як у деяких полімерних труб.

Примітка. Не можна сказати, що гнучкі гофровані труби з нержавіючої сталі – вічні. Термін експлуатації системи опалення чи водопостачання залежить від якості та надійності з’єднань – фітингів. Однак, у разі виникнення проблем дані елементи легко змінюються на нові.

Детальніше про недоліки

Як будь-який нормальний матеріал, нержавіюча гофра має ряд недоліків і найсуттєвіший з них – висока ціна. З-за цього її не можна назвати доступною широкому колу користувачів. В нинішні часи, коли доходи громадян країн пострадянського простору залишають бажати кращого, це великий мінус. Хоча всі розуміють, що за надійність і довговічність слід платити відповідні гроші.

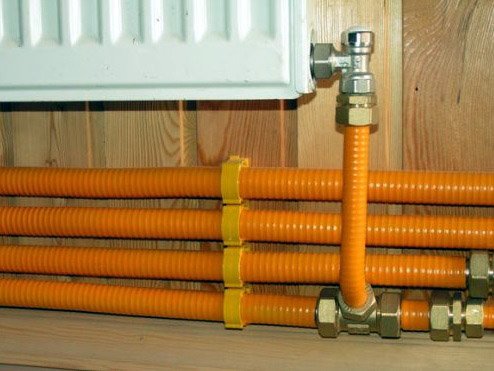

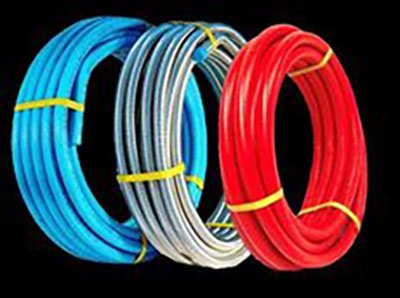

Другий недолік – непрезентабельний зовнішній вигляд. Далеко не всім припаде до смаку опалювальна система, зображена вище на фото, і не в кожен інтер’єр вона може гармонійно вписатися. Але варто відзначити, що останнім часом з’явилися гофровані труби для опалення з полімерними покриттями різних кольорів. Це дещо поліпшило ситуацію, але і тут є нюанс: поглиблення у трубі з часом заповнюються пилом, прибрати яку не так-то легко.

Напрошується висновок, що нашим гофрам немає рівних при закритому способі прокладки, але це не зовсім так. З-за рознімних з’єднань із застосуванням полімерних ущільнювачів всю систему не рекомендується замоноличивать в підлогу або стіни, можна тільки трубу, без фітингів. Це доставляє деякі незручності при розведенні радіаторного опалення, а ось для пристрою теплої підлоги навряд чи можна знайти кращий матеріал.

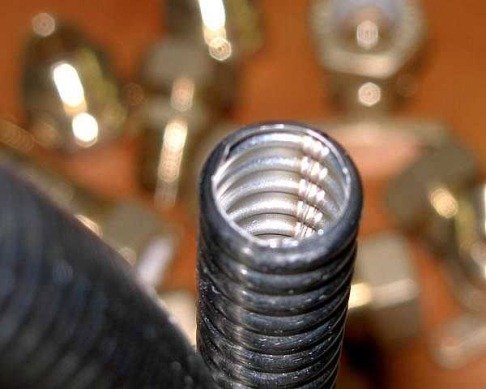

Є ще один момент. Незважаючи на ідеальну гладкість внутрішньої поверхні, гофрована труба з нержавіючої сталі має безліч ребер жорсткості, що надають додатковий опір потоку рідини. Будь-який фахівець, обізнаний в гідравліці, скаже, що ці ребра треба розглядати як безліч місцевих опорів, розташованих з певним кроком.

В результаті структура потоку води далека від ідеальної (ламінарної), швидше, на всьому протязі труби турбулентний потік. Це означає, що теоретично гофротруба володіє більш високим гідравлічним опором, ніж будь-яка полімерна, де поверхня така ж гладенька, але без ребер.

Оскільки немає підтверджуючих теоретичних розрахунків, звернімося до практики. За відгуками домовласників, гофрована нержавіюча труба для опалення не вимагає установки циркуляційного насоса з підвищеним тиском, хоча система розраховувалась на застосування полімерних труб. Можна зробити висновок, що гофра непридатна для гравітаційних систем з природною циркуляцією теплоносія, але практичного підтвердження цьому немає. Відповідно, давати рекомендації на підставі неперевірених даних ми не будемо.

І останнє. Як металевий виріб з тонкими стінками, нержавіюча гофра може з часом постраждати від вихрових струмів Фуко в місцях перетину з електричними мережами будинку. Краще не ризикувати і запобігти електрохімічну корозію, прийнявши відповідні заходи при монтажі, про що буде сказано нижче.

Рекомендації по вибору

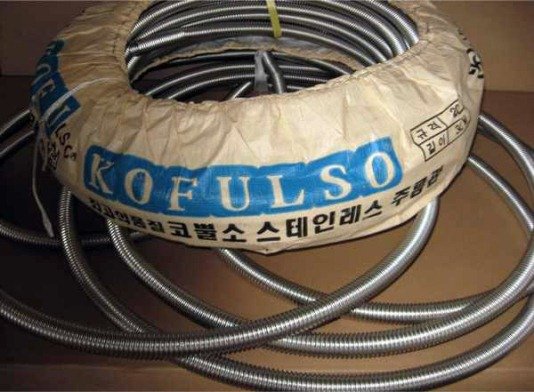

Перший конфуз, що очікує вас при виборі, полягає в тому, що нержавіюча труба для опалення не має маркування. Всі відомості про виробника та технічних параметрах вироби наносяться на упаковку бухти. Тобто, при відомій вправності недобросовісного продавця нічого не варто укласти в упаковку відомого південнокорейського бренду KOFULSO або LAVITA не дуже якісний продукт з Піднебесної. Виходу тут два: довіритися торговому представнику або купувати матеріал в місцях, рекомендованих знайомими, що вже купили і змонтували систему якийсь час назад.

Що стосується рекомендованих брендів, то в даний момент найбільш популярні згадані «корейці» KOFULSO і LAVITA, які пройшли перевірку в експлуатації і зарекомендували себе з хорошого боку. Причому продукти LAVITA трохи дешевше, але і якість трохи гірша. Є ще ряд німецьких брендів, але їх гофра з нержавіючої сталі обійдеться невиправдано дорого. Ну і не варто звертати увагу на невідомі фірми, чиї вироби дивують дешевизною. Напевно в таких трубах не витримана необхідна товщина стінки.

Рекомендації по монтажу

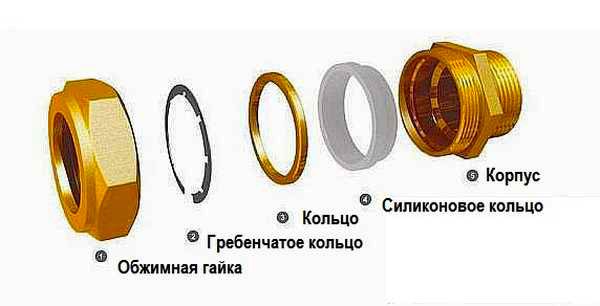

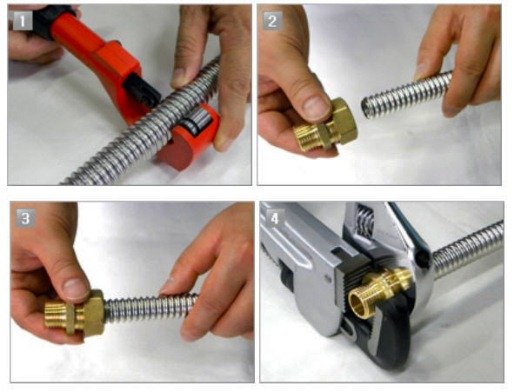

Як вже було сказано вище, виконувати збірку систем з нержавіючої гофри надзвичайно просто. Судіть самі: із спеціальних інструментів потрібно лише ножа, що дозволяє швидко відрізати трубу строго під кутом 90?. Крім нього знадобляться ріжкові ключі для затягування гайок і на цьому все. Жодних зачисток і фасок робити не потрібно, відрізана труба просто вставляється в фітінг і затискається ключем. Тільки попередньо трійник треба розібрати, витягти всі кільця і слідом за гайкою надіти на трубу у такій же послідовності.

Трубу треба акуратно гнути вручну за місцем на необхідний кут, дотримуючись найменші радіуси вигину. Їх легко вирахувати: радіус вигину дорівнює діаметру труби, помноженому на 3. Незважаючи на те, що виріб має непоганий жорсткістю і малою вагою, монтаж нержавіючих труб треба проводити так, щоб не допустити найменшого провисання. Опори потрібно розташовувати в місцях підвищеного навантаження, наприклад, там де знаходяться фітинги і підводки до радіаторів. Лінійне подовження при цьому враховувати не треба, воно незначне.

Рада. В місцях перетину з електричними мережами на гофротруби, що укладається приховано, рекомендується надягати футляр із сталевої труби. Він послужить екраном для вихрових струмів і захистить матеріал від електрохімічної корозії.

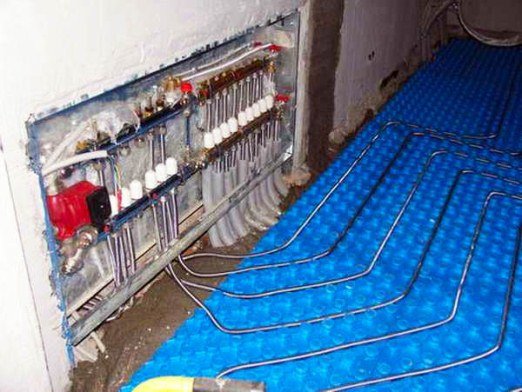

Що стосується теплих підлог, то їх пристрій виконується за традиційною технологією. Треба дотримуватися 2 додаткові вимоги:

• труба повинна бути в полімерній оболонці;
• стики з фітингами не можна замоноличивать в стяжку.

Висновок

Виходячи з вищесказаного і спираючись на відгуки домовласників, резюмуємо, що використання для опалення гнучких труб з нержавіючої сталі не просто допустимо, а рекомендовано. Кілька негативних моментів не псують враження від чудових технічних характеристик і бездоганної надійності матеріалу.
