Газовий котел Житомир: будову і технічні характеристикиВеликий вплив на вибір газової опалювальної техніки надає його доступність за ціною. Багатьом власникам приватних будинків недоступні вироби провідних зарубіжних брендів в силу їх високої вартості. Але кожному хочеться придбати для себе простий і надійний водогрійний котел за прийнятною ціною. Такі вироби представлені на ринку брендом АТЕМ, під яким вони виробляються і продаються. Більш звичне і всім відоме назва агрегату — газовий котел Житомир.

Технічні характеристики

Приватне підприємство «Атем – Франк», що знаходиться у Житомирі, виробляє газові опалювальні установки двох типів:

  • в підлоговому виконанні;
  • в підвісній виконання (так звані парапетні котли).

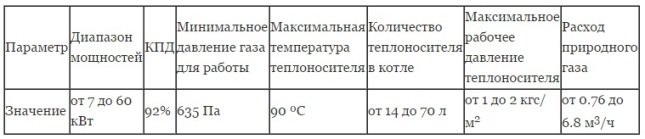

Підлогові агрегати виготовляються одно – та двоконтурні, останні можуть забезпечувати гарячою водою 2-3 споживача з невеликими витратами. Загальні технічні характеристики газового котла Житомир для всього модельного ряду підлогових опалювачів представлені в Таблиці 1.

Газовий котел Житомир: будову і технічні характеристики

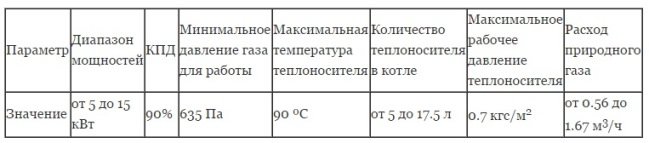

Продуктивність по ГВП підлогових двоконтурних установок – від 175 до 1400 л/год при різниці температур води, що підігрівається 35 ºС. Виріб може бути укомплектовано циркуляційним насосом, що встановлюється в якості опції. Характеристики модельного ряду парапетних агрегатів можна побачити в Таблиці 2.

Газовий котел Житомир: будову і технічні характеристики

Двоконтурні парапетні котли забезпечують витрата ГВП від 160 до 345 л/ч при перепаді температур води 35 ºС.

Як видно з таблиць, підвісний і підлоговий одноконтурний котел Житомир адаптовані до умов низького тиску газу в магістральних трубопроводах, що є їх перевагою. Істотний недолік – максимально допустимий тиск теплоносія в теплообміннику агрегату досить низька, у підлогових версій — до 2 кгс/м2, а у підвісних – до 0.7 кгс/м2. У той же час зарубіжні аналоги можуть працювати з тиском в системі до 3 кгс/м2. Це говорить про те, що газові установки АТЕМ більше адаптовані до самотечным систем і невеликим будинках з кількістю поверхів 1-2. Підвісні моделі для двоповерхових котеджів купувати не рекомендується, оскільки для нормальної роботи системи просто не вистачить тиску.

Конструктивні особливості

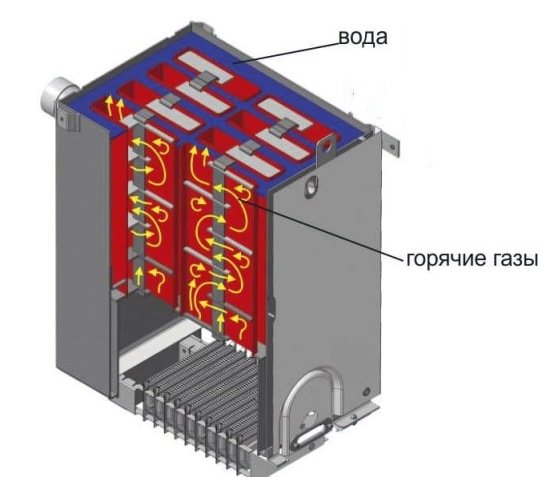

Загальне пристрій газового котла Житомир підлогового виконання показано нижче:

Газовий котел Житомир: будову і технічні характеристикиКонструкція водогрійної установки відрізняється простотою і забезпечує незалежність для всіх моделей виробника. Газопальниковий пристрій – атмосферний, одноступінчатого типу італійського бренду POLIDORO простої конструкції, чия надійність перевірена часом. Такий же відрізняється надійністю в роботі автоматика для газових котлів Житомир італійського виробництва. Автоматичний енергонезалежний газовий клапан бренду EURO SIT найбільш популярний серед всіх виробників котельного обладнання, його встановлюють у свої вироби провідні зарубіжні та вітчизняні бренди.

Для передачі теплової енергії системою опалення в установці застосований сталевий теплообмінник жаротрубного типу. Це означає, що крізь кілька труб, занурених у водяну сорочку котла, проходять димові гази високої температури. Вони передають своє тепло воді і виходять назовні з температурою 110-150 ºС. Труби мають прямокутний переріз, що збільшує площу поверхонь обміну і робить роботу агрегату більш ефективною. У двоконтурних версіях котлів навколо труб теплообмінника розташовуються витки мідного змійовика для нагрівання води на господарські потреби.

Газовий котел Житомир: будову і технічні характеристики

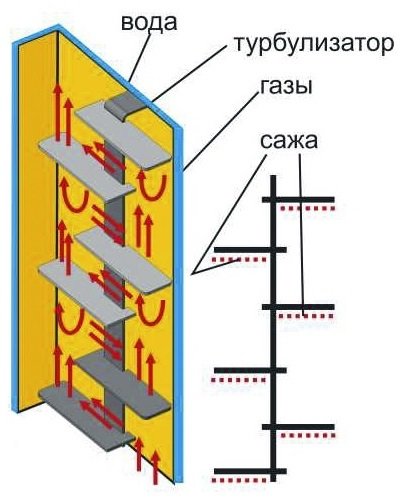

Щоб уповільнити рух продуктів спалювання газу в димогарних трубах і зробити його багатоходовим, в теплообмінниках газових котлів підлогового і настінного виконання застосовуються турбулізатори. Їх додаткова функція – приймати на себе сажеві відкладення. Останні осідають на площинах цих деталей, розташованих перпендикулярно потоків газів, а на стінках труб сажа практично не затримується.

Згодом сажеві відкладення можна легко видалити з турбулізаторів, оскільки при розбиранні агрегату вони виймаються з димогарних труб. Таке технічне рішення дозволяє внутрішні поверхні димогарних труб надовго залишати чистими і ефективно передавати тепло водяній сорочці. В іншому випадку шар сажі, що осідає на стінках, може значно погіршувати їх теплопровідність, тоді температура газів на виході збільшиться і тепло буде викидатися на вулицю.

Газовий котел Житомир: будову і технічні характеристикиПобутові газові котли Житомир адаптовані до димоходів з недостатньою тягою. Для цього агрегат обладнаний прямий заслінкою, що відкриває шлях димових газів назовні, минаючи теплообмінник. Це працює таким чином:

  • Перед розпалюванням необхідно відкрити заслінку. За замовчуванням в димоході недостатня сила тяги.
  • Регулювальне колесо клапана і кнопка п ‘ послідовно натискаються, загоряється запальник.
  • Колесо повертається на пару поділок, подається газ на пальник і вона запалюється.
  • Безпосередньо в димохід починають йти гази з високою температурою (до 200 º с). З-за перепаду температур в димохідній трубі збільшується тяга і котел виходить на робочий режим.
  • Через 5-7 хвилин заслінка закривається і починається нагрів теплоносія, покращена сила тяги зберігається.

Парапетний бездимохідний котел Житомир багато в чому повторює конструкцію підлогового «побратима». Відмінність у влаштуванні труби димоходу, підвісних моделях він коаксіальний. Це двостінна труба, всередині якої рухаються продукти горіння, а їм назустріч між стінками зовнішньої та внутрішньої труб переміщається повітря з вулиці. Відповідно, газопальниковий пристрій не використовує для своєї роботи повітря з приміщення, а бере його зовні, при цьому камера згоряння закрита. В зарубіжних аналогах для всмоктування повітря застосовується вентилятор, в житомирських агрегатах весь процес енергонезалежний і працює при природній тязі.

Висновок

Газові установки АТЕМ добре відомі на теренах країн СНД, так як недорогі та надійні в експлуатації. Пристрій відрізняється простотою і мінімумом складних елементів і деталей. Один з них – автоматичний газовий клапан, але це виріб відрізняється високою якістю і надійністю, тому несправності автоматики газового котла Житомир трапляються дуже рідко.
