Газовий котел з бойлером непрямого нагріву: конструкція та схема підключення

Зміст:

  • Види компоновок
  • Рішення з виносним накопичувальним баком
  • Схема підключення бойлера непрямого нагріву
  • Висновок

Цілком зрозумілі бажання кожного домовласника забезпечити своє житло необхідними санітарними умовами та зручностями, не переплачуючи за це зайвих коштів. Не завжди є сенс організовувати окрему систему ГВП, коли є більш прості комплексні рішення, наприклад, газовий котел з бойлером. Головне – правильно розрахувати потрібну кількість води для господарських потреб і підібрати агрегат відповідної продуктивності.

Види компоновок

Достоїнства і недоліки двоконтурних газових котлів добре відомі, вони досить гарні для обслуговування 2-3 невеликих споживачів. Але що робити, якщо споживачів більше, а використання електричних водонагрівачів виключено? Для цього є кілька сучасних рішень:

  • Настінні газові котли з вбудованим бойлером.
  • Опалювальні установки з виносним накопичувальним баком для гарячої води.
  • Бойлери непрямого нагрівання.

Практика показує, що сім’ї з 3 осіб для господарсько – санітарних потреб достатньо мати в будинку ємнісний електронагрівач місткістю 50 л. Звичайно, мається на увазі користування гарячою водою в розумних межах. Щоб не купувати такий нагрівач і не займатися прокладанням зайвих кабелів і трубопроводів, треба просто вибрати настінний опалювальний агрегат, всередині якого стоїть бак ємністю 46-50 л. Його конструкція — це два в одному: газовий котел з бойлером непрямого нагріву всередині. Зберігається і принцип дії: одна частина теплоносія йде в систему опалення будинку, а інша – в змійовик внутрішнього бойлера. Досягши певної температури води в баці, що визначається датчиком, весь обсяг теплоносія переключається на обігрів будинку.

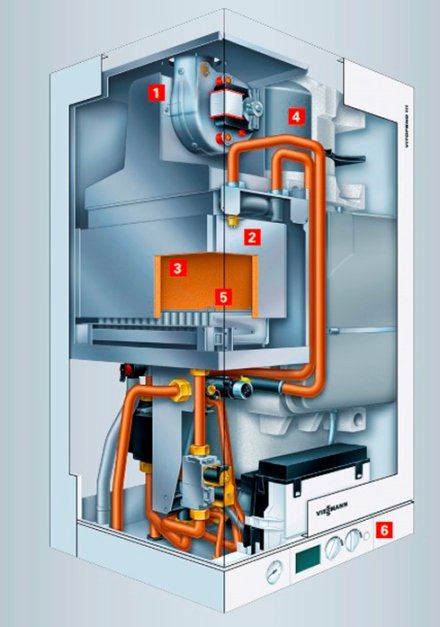

Газовий котел з бойлером непрямого нагріву: конструкція та схема підключення1 – вентилятор – димосос; 2 – теплообмінник підвищеної продуктивності; 3 – камера згорання; 4 – бак – накопичувач із нержавіючої сталі; 5 – блок керування з дисплеєм.

У конструкцію нагрівника входять 2 циркуляційних насоси, один прокачує теплоносій через систему опалення, а другий — крізь змійовик бойлера, при цьому пальник працює на максимумі для швидкого нагрівання води в баку. Пізніше схема переходить в режим підтримки температури води, що скорочує витрату палива.

Для довідки: підвісний котел VIESSMANN потужністю 12.5 кВт з вбудованим баком місткістю 46 л, може забезпечити номінальну продуктивність гарячої води близько 14 л/хв при її нагріванні від +10ºС до +40 ºС.

Більш потужний настінні газові котли оснащуються ємностями і більшої місткості, але зазвичай вона не перевищує 100 л.

Рішення з виносним накопичувальним баком

14 літрів або півтора відра гарячої води протягом однієї хвилини – показник непоганий, але далеко не завжди цього достатньо. Розміри підвісних теплогенераторів обмежені, тому в них не можуть ставитися судини великого об’єму. А адже саме кількістю нагрітої води в запасі визначається довготривала продуктивність системи ГВП. Та і вага конструкції разом з водою в результаті стане таким, що його не витримає жодна стіна.

Багато виробників пропонують опалювальні агрегати з вбудованим баком в підлоговому виконанні, але значно збільшувати їх розміри заради розміщення всередині великої ємності також не має сенсу. Коли потрібна велика продуктивність, варто звернути увагу на виносні судини для гарячої води.

Газовий котел з бойлером непрямого нагріву: конструкція та схема підключення

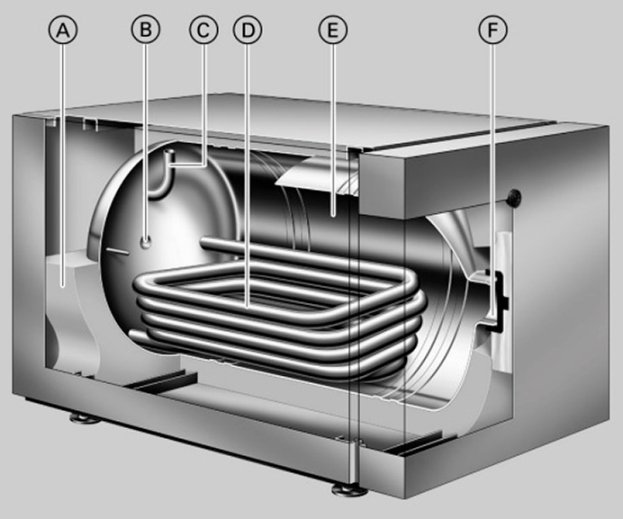

  • А – теплоізоляція з пінополіуретану;
  • В – підключення до водопроводу;
  • З – вихід гарячої води;
  • D – нагрівальний змійовик, розташований в нижній частині посудини;
  • Е – посудину з нержавіючої сталі;
  • F – технологічний отвір для обслуговування.

Подібні виносні бойлери місткістю до 500 л можна підключати до теплогенераторів, в яких передбачена така можливість. Тобто, для підключення окремо стоїть судини агрегат повинен мати вихідні патрубки, а всередині – циркуляційний насос, обслуговуючий контур ГВП. При цьому потужність газового котла потрібна відповідна місткості посудини, інакше вода в ньому ніколи не досягне нормальної температури для користування.

Справа в тому, що контролер, який керує всією схемою, тримає в пріоритеті систему опалення. Якщо температура теплоносія в контурах системи впаде до нижньої межі, блок управління спрямує всю потужність установки на підвищення цієї температури, а потім на контур ГВП. У цій ситуації можна скористатися функціями контролера, запрограмувавши приготування води необхідної температури на певний час доби.

Схема підключення бойлера непрямого нагріву

Зняти всі проблеми з недостатньою кількістю гарячої води або її недогрівом допоможе тільки повноцінний бойлер непрямого нагріву, забезпечений додатковою вставкою електричного підігріву води. Таке рішення дозволить завжди підтримувати температуру гарячої води на заданому рівні.

Газовий котел з бойлером непрямого нагріву: конструкція та схема підключення

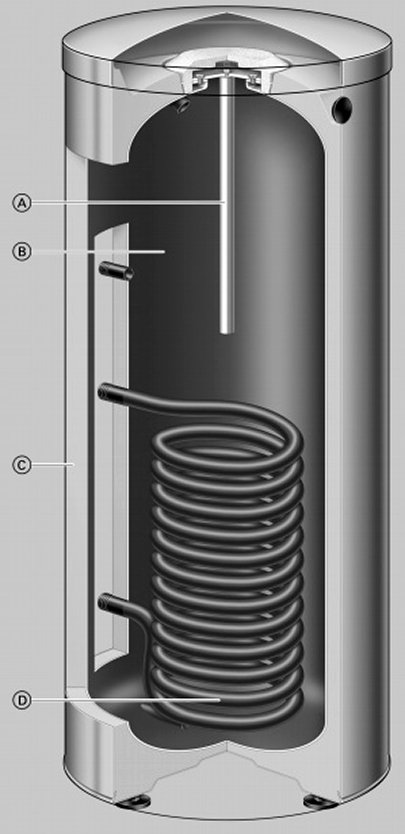

  • А – захисний магнієвий електрод;
  • В – металева посудина з емалевим покриттям;
  • З – пінополіуретанова ізоляція;
  • D – нагрівальний елемент у вигляді змійовика.

В цьому випадку доведеться приєднати зовнішній бойлер для газового котла за схемою з циркуляційним насосом. Один з провідних виробників опалювального обладнання VIESSMANN пропонує наступну схему підключення стоїть окремо ємності до домовому контуру ГВП:

Газовий котел з бойлером непрямого нагріву: конструкція та схема підключення

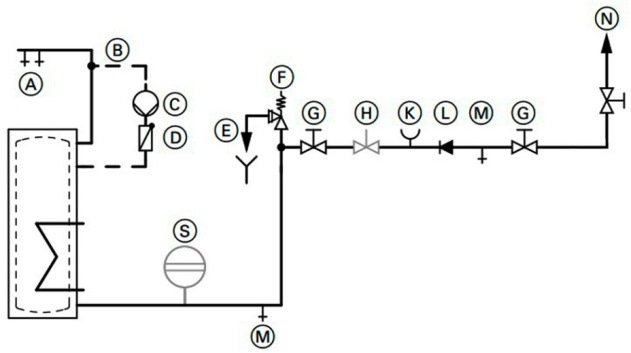

А – вихід гарячої води; – циркуляційний контур; З – циркуляційний насос; D – зворотний клапан; Е – скидання в каналізацію; F – запобіжний клапан; G – вентиль; Н – клапан – регулятор витрати; К – бобишках для манометра; L – зворотний клапан; М – спорожнення системи; N – підключення до водопровідної мережі; S – розширювальний бак контуру ГВП.

Електронагрівач поставляється виробником як опція, його треба підключити до електричної мережі і пов’язати з контролером котельної установки.

Висновок

Застосування газових котлів з бойлером – одне з кращих комплексних рішень по забезпеченню приватного будинку опаленням і ГВП з розумними витратами. З цієї причини вони завойовують все більшу популярність у домовласників, відсуваючи на другий план проточні теплообмінники двоконтурних агрегатів.
