Газова Турбированная колонка без димоходу з закритою камерою згоряння

Зміст:

  • Особливості газових колонок з турбонаддувом
  • Принцип дії
  • Переваги і недоліки
  • Висновок

Технічний прогрес не стоїть на місці, новітні інженерні рішення постійно впроваджуються у всі види побутової техніки. Не обійшли вони стороною і проточні газові нагрівачі, результатом останніх удосконалень в цій області стала газова турбированная колонка без димаря. Цей повністю автоматизований водогрійний агрегат має ряд конструктивних особливостей, що відрізняють його від звичайних нагрівачів. Дана стаття ставить на меті розглянути нові технічні рішення, вбудовані в конструкцію наддувний колонки, і які внаслідок цього з’явилися переваги.

Особливості газових колонок з турбонаддувом

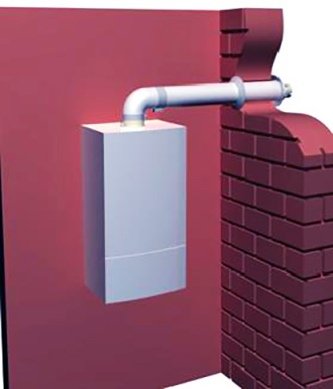

Відзначимо відразу, що димохідна труба у агрегатів цього типу все-таки є. Термін «бездымоходная колонка» вживається в тому сенсі, що газоиспользующая установка не потребує традиційному димарі з природною тягою. Це одна з безлічі особливостей, якими відрізняються газові колонки з закритою камерою згоряння. Природна тяга не потрібна, тому що в апарат вбудована власна, примусова, забезпечується вентилятором. А для подачі повітря і викиду відпрацьованих газів використовується спеціальний двостінний (коаксіальний) димар.

Газова Турбированная колонка без димоходу з закритою камерою згоряння

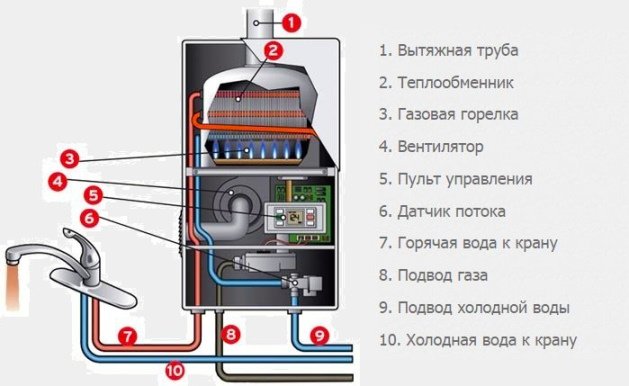

Тепер зберемо всі технічні рішення, впроваджені в турбованим водонагрівачі, в один список, а потім розглянемо кожне з них окремо:

  • система автоматичного запалювання з допомогою електрики;
  • примусове видалення димових газів і забір повітря для горіння ззовні за допомогою турбіни;
  • герметична камера згорання закритого типу;
  • модуляціонная пальник;
  • електронний блок управління;
  • система, що перешкоджає розморожування теплообмінника.

Оскільки турбовані газові колонки завжди підключаються до будинкової електромережі, то система розпалювання в них застосовується електрична. На багатьох інтернет-ресурсах можна знайти інформацію, що в наддувних агрегатах використовується пъезорозжиг або іскроутворення від батарейок. Ці дані не відповідають дійсності, немає ніякого сенсу вбудовувати елементи живлення в прилад, що підключається до мережі 220 В. Не кажучи вже про ручному пъезорозжиге, що абсолютно не сумісний з роботою засобів автоматизації.

Вентилятор, встановлений в турбовану газову колонку, виконує завдання 2: виштовхує в коаксіальний димохід продукти згоряння і затягує в камеру повітря з вулиці, минаючи приміщення. У схемах нагрівачів від різних виробників турбіна може впроваджуватися по-різному:

  • як нагнітача — вентилятор знаходиться на початку газоповітряного тракту, перед пальником і нагнітає повітря в закриту камеру;
  • як димососа — турбіна розташовується перед виходом димових газів, за теплообмінником, і функціонує в режимі всмоктування.

Газова Турбированная колонка без димоходу з закритою камерою згоряння

Камери згоряння турбованих колонок герметичні лише умовно. Це означає, що вони відокремлені від повітряного середовища приміщення, але повідомляються з вулицею, тому істотного надлишкового тиску в них не буває. Суть в тому, щоб вентилятор подавав саме таку кількість повітря, яке потрібне для горіння в тому чи іншому режимі. Продуктивність нагнітача (або димососа) управляє контролер.

У тандемі з вентилятором функціонує газова пальник апарату. За принципом роботи вона є модуляційної, тобто, здатна в автоматичному режимі плавно змінювати інтенсивність горіння. При цьому газопальниковий пристрій орієнтується на зміни напору води, виникають внаслідок збільшення або зменшення водорозбору.

Газова Турбированная колонка без димоходу з закритою камерою згоряння

Усіма процесами в нагрівачі від початку і до кінця керує електронний блок – контролер. Орієнтуючись на сигнали датчиків, останній регулює потужність пальника і продуктивність вентилятора, а при виникненні нештатної ситуації дає команду на перекриття газу. Втім, схема побудована таким чином, що в разі серйозної аварії газовий клапан сам відключить подачу палива, без команди контролера.

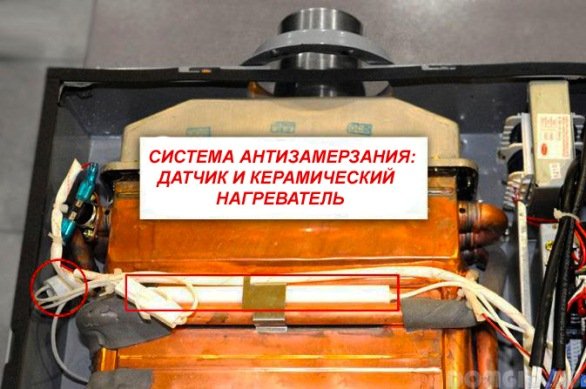

І останнє нововведення – система, що захищає теплообмінник від розморожування в тому випадку, коли температура в приміщенні опускається нижче 0 ºС. Газова колонка з антизамерзанием обладнана спеціальним електричним нагрівачем, автоматично включающимся при температурі 0 ºС або нижче в режимі очікування, коли вода в трубках теплообмінника не рухається.

Газова Турбированная колонка без димоходу з закритою камерою згоряння

Принцип дії

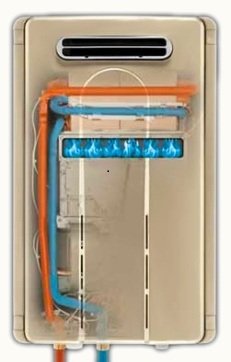

Проточний водонагрівач з турбонаддувом функціонує за таким же принципом, як і звичайна газова колонка, тільки має більш досконале пристрій з високим рівнем автоматизації. При відкритті крана гарячої води і виникненні в мережі ГВП певного витрати апарат включає основний пальник і вентилятор, після закривання вентиля – вимикає.

Газова Турбированная колонка без димоходу з закритою камерою згорянняА ось принцип роботи маніпуляційного пальникового пристрою в тандемі з нагнітачем докорінно відрізняється від горіння у відкритій камері традиційних агрегатів. Там надходження повітря нічим не обмежується, з-за чого страждає ефективність спалювання палива. В турбованим апараті витрата повітря чітко дозується залежно від потреби пальника, що і зумовлює більш високий ККД нагрівача – до 92-94%.

Після відкривання крана гарячої води процеси усередині газової колонки відбуваються в такому порядку. Водяний вузол відкриває подачу газу на запальник і замикає контакти датчика. В результаті на свічці відбувається іскри і гніт підпалюється. Після цього відкривається подача палива на головну пальник, що запалюється від запальника, який відразу ж гасне. Агрегат функціонує в основному режимі і гріє воду до тих пір, поки кран не закривається або не настане одна з аварійних ситуацій:

  • спрацьовування датчика тяги;
  • падіння тиску в трубі водогону;
  • згасання основного пальника;
  • спрацьовування датчика перегріву;
  • падіння тиску газу;
  • відключення електроенергії.

Переваги і недоліки

Для квартир, де не передбачається димохідних каналів, для приготування води на потреби ГВП раніше існувало тільки одне рішення – електричний накопичувальний водонагрівач. З появою наддувних проточних нагрівачів у мешканців таких квартир з’явилася альтернатива. Це одне з головних переваг колонок з закритою камерою згоряння. А ось і інші:

  • не потрібно організовувати приплив повітря для горіння в будинок, достатньо звичайної припливно-витяжної вентиляції, необхідної згідно з нормативами;
  • висока ефективність роботи, а значить, – економічність;
  • газові водонагрівачі без димоходу повністю автоматизовані і створюють додатковий комфорт при експлуатації;
  • тандем вентилятор – пальник успішно згладжують перепади температури води при відкритті декількох кранів в межах розташовуваної потужності;
  • попадання в приміщення різних продуктів згоряння практично виключено.

Як і будь-який інший водонагрівач, бездымоходная колонка закритого типу має деякі недоліки. Один з них – висока вартість виробу в порівнянні зі звичайними проточними агрегатами. Причина – наявність в конструкції додаткових дорогих елементів і деталей. Але погляньте на проблему під іншим кутом в такій ситуації: монтаж нагрівача планується на етапі будівництва будинку. І порахуйте, що обійдеться дешевше: пристрій традиційного димоходу і купівля звичайної колонки або монтаж коаксіальної труби і придбання турбірованного агрегату.

Газова Турбированная колонка без димоходу з закритою камерою згоряння

Нагрівач, в якому використовується закрита камера згоряння і вентилятор, що створює деякий шум під час роботи. Крім того, апарат повністю залежний від наявності електроенергії, тому не може застосовуватися в районах з частими відключеннями. Або ж знадобиться альтернативне джерело електрики, наприклад, бензиновий або дизель-генератор.

Із-за складності конструкції виключається обслуговування і чищення водонагрівача своїми руками. Якщо ви прийняли рішення встановити колонку з турбонаддувом, будьте готові за усуненням неполадок звертатися в сервісні служби. Більше інформації про вироби можна дізнатися, переглянувши відео:

Висновок

Переваги високотехнологічних наддувних водонагрівачів незаперечні і заслуговують уваги. Завдяки цьому вони продовжують впевнено завойовувати ринок. Тому, перш ніж вибрати колонку певного типу, зважте всі за і проти, щоб її подальша експлуатація приносила вам радість та комфорт.
