Трубопроводи, прокладені під відкритим небом, вимагають додаткового утеплення для захисту від низьких температур. І якщо раніше з цією метою використовувалися різні теплоізоляційні матеріали, то сьогодні їм на зміну приходить електричний утеплювач для труб.

Електрообігрів можна організувати декількома способами, і в нашій статті ми розповімо про найбільш поширених.

Электроутеплитель для труб: плівкові і кабельні системи. Зовнішня і внутрішня установка

Комбінація активного обігріву та теплоізоляції

Електричний обігрів трубопроводів

Обігрів труб, прокладених на поверхні і неглибоко в грунті, необхідний для того, щоб захистити внутрішній вміст системи від замерзання. При зниженні температури зростає ризик утворення «пробки» з замерзлої води або каналізаційних стоків.

Ця пробка не тільки паралізує рух по трубопроводу, але і може стати причиною пориву труби.

Электроутеплитель для труб: плівкові і кабельні системи. Зовнішня і внутрішня установка

Фото системи на основі кабельного підігріву

Щоб уникнути цього, найчастіше використовують різні теплоізоляційні матеріали. Системи труб водопостачання і каналізації для утеплення перекривають кожухами з мінеральної вати, пінополіуретану, полістиролу і т. д. Однак такий підхід не завжди ефективний, і тому в ряді випадків перевага віддається активного утеплення на основі кабельних і плівкових систем.

Зверніть увагу!
Забезпечення обігріву трубопроводів особливо важливо, якщо ви живете в приватному будинку.
Мабуть, це питання є більш актуальним, ніж, наприклад, утеплення лоджії або додаткова теплоізоляція покрівлі, оскільки мова йде про водопостачання і каналізації – життєво важливі функції.

Типи обігрівачів

Плівкові системи

Системи плівкового обігріву водопровідних і каналізаційних труб є досить поширеними.

Така система являє собою полотно, всередині якого розміщуються тонкі нагрівальні елементи.

  • Монтаж плівкового утеплювача досить простий: плівка відповідного розміру обертається навколо труби і фіксується хомутами чи липкою стрічкою.
  • Потужність подібних утеплювачів невелика, що забезпечує їх економічність, однак вона цілком достатня для захисту внутрішнього вмісту труби водопостачання або каналізації від замерзання.
  • Основною перевагою цієї технології є максимально рівномірний розподіл тепла.
Читайте також:
Як працює двоконтурний газовий котел: опис пристрою і підключення

Электроутеплитель для труб: плівкові і кабельні системи. Зовнішня і внутрішня установка

Монтаж термоплівки

Кабельні системи

Альтернативою теплової плівці може бути установка на трубопровід нагрівального кабелю.

Залежно від типу використовуваних нагрівальних елементів, кабельні системи утеплення бувають:

  • Саморегулівні – найбільш сучасні та енергоефективні. Всередині провідника розміщується напівпровідникова матриця, яка визначає інтенсивність нагріву кабелю: чим холодніше зовні, тим більше енергії віддає провідник трубі.
    Такий підхід дає можливість суттєво скоротити витрати на підтримання системи в робочому стані.

Электроутеплитель для труб: плівкові і кабельні системи. Зовнішня і внутрішня установка

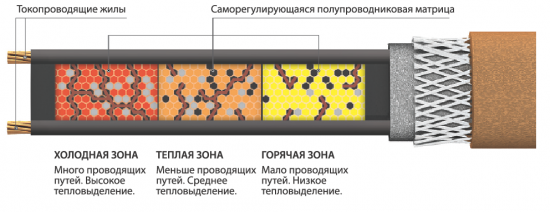

Схема роботи саморегульованого нагрівача

Зверніть увагу!
Найбільш сучасні саморегулюючі кабельні утеплювачі забезпечують різний рівень нагрівання на різних ділянках кабелю.
Правда, ціна подібних пристроїв досить істотна.

  • Резистивні стоять декілька дешевше саморегульованих. Інтенсивність нагріву струмопровідного матеріалу контролюється окремим терморегулятором, тому витрата енергії при резистивному утепленні буде значно вище.
    При відсутності термодатчиків і регулюючих пристроїв можливий перегрів дроти і вихід його з ладу.

Электроутеплитель для труб: плівкові і кабельні системи. Зовнішня і внутрішня установка

Кабелі резистивного типу

  • Зональні кабелі за принципом роботи схожі на резистивні провідники, однак нагрівання вони забезпечують не по всій довжині, а тільки в деяких зонах.
    Це дозволяє істотно економити на вартості проводів, так і на електроенергії, що витрачається на обігрів.

Крім цих пристроїв, спеціально спроектованих для обігріву трубопроводів, багато використовують і кустарні утеплювачі. Приміром, в якості такого може виступати електричний утеплювач для підлоги, розібраний на окремі дроти.

Втім, незначна економія при виборі таких систем перекривається їх ненадійністю і ризиком виходу з ладу в самий невідповідний момент.

Монтаж электроутеплителя

Зовнішня установка

В більшості випадків монтаж активного обігріву на трубопровід здійснюється фахівцями-теплотехниками. Однак якщо ви володієте навичками роботи з електроприладами, і під рукою у вас є інструкція до системи підігрівання, то можна спробувати встановити її самостійно.

Электроутеплитель для труб: плівкові і кабельні системи. Зовнішня і внутрішня установка

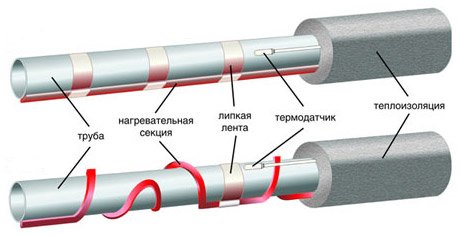

Поздовжній і спіральний монтаж

Читайте також:
Електрику з землі своїми руками: схема для будинку

Простіше за все здійснюється зовнішній монтаж, коли струмопровідний кабель розміщується на поверхні труби:

  • Прокладаємо Кабель вздовж труби по прямій або хвилястої лінії, або ж обертаємо спірально. Чим більше витків спіралі на погонний метр ми зробимо, тим більшою буде максимальна вихідна потужність.
  • З інтервалом в 200 мм закріплюємо провідник на підставі. Для фіксації використовуємо термостійкі кабельні бандажі або металізований скотч.
  • Для підвищення ефективності тепловіддачі під кабель можна наклеїти алюмінієву стрічку. Точно такий же стрічкою кабель проклеюємо зверху, щоб знизити відсоток тепловтрат.

Электроутеплитель для труб: плівкові і кабельні системи. Зовнішня і внутрішня установка

Кріплення до труби

Рада!
Для підвищення ефективності системи фахівці рекомендують обладнати конструкцію додатковою теплоізоляцією.
В якості утеплювача трубопроводу підійдуть трубчасті кожухи з термостійких матеріалів – пінополіуретану або базальтової вати.

Внутрішня установка

У ряді випадків зовнішній монтаж провідників є недоцільним (наприклад, при частих розкрадання кабельної продукції).

У цьому випадку нагрівальний дріт пропускається всередині системи:

Электроутеплитель для труб: плівкові і кабельні системи. Зовнішня і внутрішня установка

Провід та ніпель для внутрішньої установки

  • Для забезпечення доступу в систему врізається звичайний трійник.
  • На вихід трійника монтується спеціальний ніпель з ущільнювальним полімерним конусом, крізь який вводиться кабель.
  • Довжина кабелю розраховується таким чином, щоб він забезпечував прогрів всіх потенційно небезпечних з точки зору промерзання ділянок.

Электроутеплитель для труб: плівкові і кабельні системи. Зовнішня і внутрішня установка

Підключення до мережі

Зверніть увагу!
При внутрішньому утепленні підвищується ризик утворення засмічень через зменшення внутрішнього діаметру труби, тому слід вибирати модель відповідного діаметру з максимально гладкою і якісної ізоляцією.

Висновок

Придбавши електричну систему обігріву для трубопроводів, і змонтувавши її своїми руками, ви гарантовано забезпечите ваш дім водою і працює каналізацією. Так що навіть в морози до-300С ви можете бути впевнені: ваші труби не промерзнуть і не лопнуть.

У представленому відео у цій статті ви знайдете додаткову інформацію з даної теми.
