В нинішніх умовах, коли обігрівати будинки в холодну пору року стає все дорожче, в сучасних теплових пунктах приватних будинків з’являється кілька різних джерел тепла. Найчастіше в якості основного або додаткового джерела служить електричний опалювальний котел, оскільки опалення за допомогою електроенергії має свої переваги.

Огляд продукції торгової марки «ГАЛАН»

Великою популярністю серед домовласників користуються агрегати російського виробництва в силу їх доступною вартості. Одним із провідних виробників електричної опалювальної техніки по праву вважається торгова марка Галан, пропонує кілька видів теплогенераторів та блоки керування до них. Варто зауважити, що всі електромеханічні та електронні засоби управління фірма виробляє самостійно і тільки під своє обладнання. Виробник реалізує свої електронагрівачі і без комплекту автоматики, але у такому разі знімає з себе гарантійні зобов’язання.

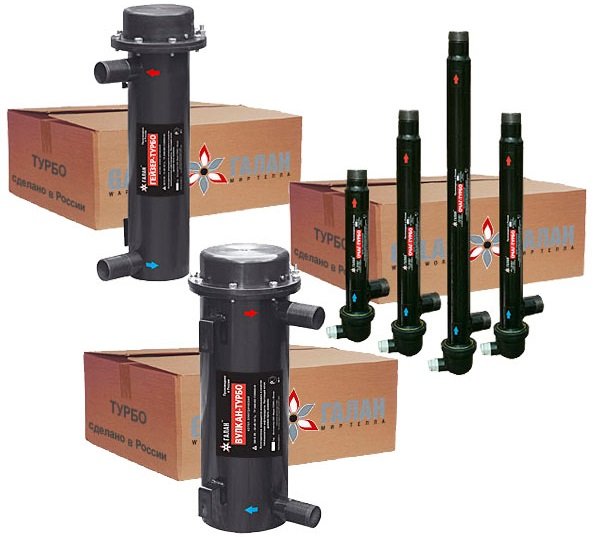

Галан опалювальні установки

Компанія існує з 1994 року і займається виробництвом і реалізацією опалювальних електроустановок, засобів автоматизації до них, а також незамерзаючих і промивальних рідин, що використовуються в системах обігріву будівель. На даний момент асортимент, пропонований фірмою, можна згрупувати за такими позиціями:

• енергозберігаючі опалювальні котли Галан електродного типу;
• то ж, забезпечені Тенами;
• електромеханічні прилади автоматики;
• електронні блоки управління;
• готовий теплоносій для електродних теплогенераторів;
• промивна рідина для систем опалення.

Котли електродного типу

Виробником обрана оптимальна конструкція електродних опалювальних котлів з економним використанням матеріалів. Корпус агрегату – відрізок металевої труби з введенням всередину сталевим електродом, до якого підключається фазний провід. Нульовий провід заземлення приєднують до клем корпусу апарату. При наповненні його водою і включенні напруги живлення відбувається пряме перетворення електрики в теплоту завдяки провідності води. Провідність виникає за рахунок руху заряджених частинок солей, що містяться в звичайній воді, від одного електрода до іншого. Оскільки струм в нашій мережі – змінний, з частотою 50 Гц, напрямок руху частинок також змінюється 50 разів в секунду, викликаючи виділення тепла.

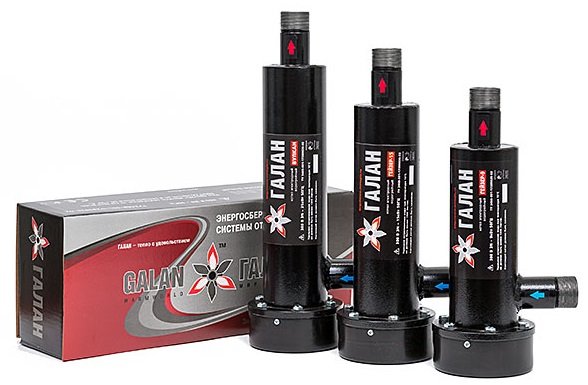

Електродні котли

Діапазон теплових потужностей, який охоплюють електричні котли Галан електродного типу, становить від 2 до 50 кВт. Апарати діляться на модифікації наступним чином:

• Однофазні нагрівачі «Вогнище» потужністю від 2 до 6 Квт з напругою живлення 220 В.
• Трифазні агрегати «Гейзер», 9-15 кВт, 380 Ст.
• Теплогенератори великої потужності «Вулкан», 25-50 кВт, 380 Ст.
• Детально технічні характеристики виробів представлені в таблиці 1.

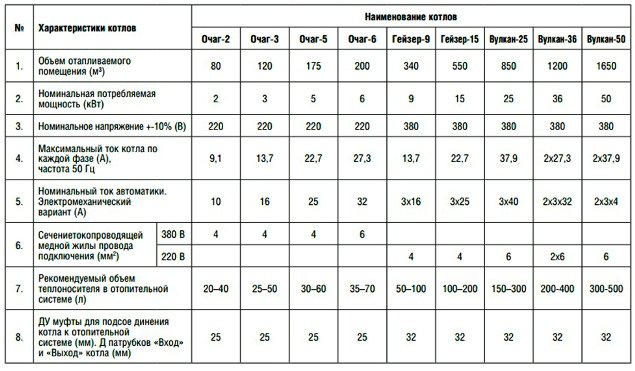

Таблиця 1

Увага! Фірма Галан у всіх своїх проспектах і на веб-ресурсах вказує об’єм опалювальних приміщень в кубічних метрах, а не їх площа, як це зазвичай прийнято.

При цьому є застереження, що значення опалюваного об’єму для кожної модифікації виробу вірно за умови, утеплення будинку належним чином. На це слід звертати увагу, роблячи вибір електричних котлів будь-якого типу, що випускаються під торговою маркою Галан. Якщо ж опалювальне будівля не має необхідної теплоізоляції, то рекомендується підбирати теплогенератор традиційним методом, — за питомою кількістю теплоти на одиницю площі будинку по його зовнішньому обміру. Достатній тепловий потік для обігріву становить 100 Вт/м2, це означає, що на кожні 100 м2 площі має припадати 10 кВт теплової енергії.

Оскільки електричне опалення приватного будинку з використанням агрегатів Галан буде працювати з ефективністю 98% (дані виробника), то для укрупненого підбору достатньо знайти у наведеній таблиці установку відповідної електричної потужності. При роботі кожен кіловат електрики буде перетворений в 0.98 Квт теплоти. Управління здійснює виносної електромеханічний або електронний блок, про що буде сказано нижче.

Котли з трубчастими електричними нагрівачами

Компанія виробляє Тенові електричні опалювальні котли двох різновидів. Перша зовні нагадує електродні водонагрівачі, відмінність полягає в габаритах корпусу і його внутрішню «начинку». Замість металевого електрода всередині розташовується один або кілька Тенів, приєднувальні клеми яких виведені з одного боку корпусу.

Дана модель водогрійної установки пропонується в декількох модифікаціях, що перекривають діапазон потужностей від 3 до 30 кВт.

Докладні технічні характеристики цього модельного ряду представлені в таблиці 2.

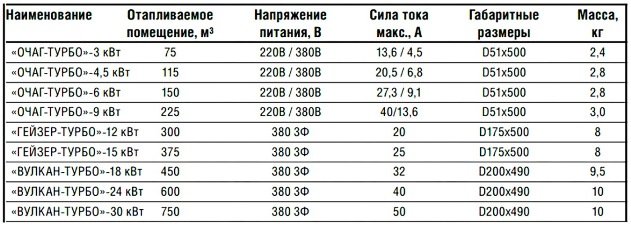

Таблиця 2

Ефективність, з якою буде функціонувати електричне водяне опалення з Теновим агрегатом, виробник декларує також на рівні 98%, отже, порядок підбору теплогенератора для обігріву будинку слід виконувати за вищенаведеним методом.

Теновий електричний котел Галан другий різновиди випускається в двох версіях: бюджетна «Стелс» і люксова «Галакс». Обидві являють собою прямокутний шафа, підвішується до стіни. У бюджетній версії всередині шафи знаходяться тільки основні елементи: бак з Тенами та автоматизований блок управління. Люксова комплектація передбачає додаткове обладнання:

• циркуляційний насос;
• автоматика контролю витрати теплоносія;
• запобіжний клапан;
• автоматичний воздухосбрасыватель;
• манометр.

У бюджетній версії «Стелс» автоматика керує роботою нагрівальних елементів, підтримуючи температуру теплоносія, а також захищає весь агрегат від перегріву в тому випадку, якщо циркуляція води в системі з якоїсь причини припинилася. Теновий електричний котел для опалення «Галакс» по своїй комплектації близький до імпортних аналогів, оскільки має додаткову ступінь безпеки і забезпечений власним циркуляційним насосом.

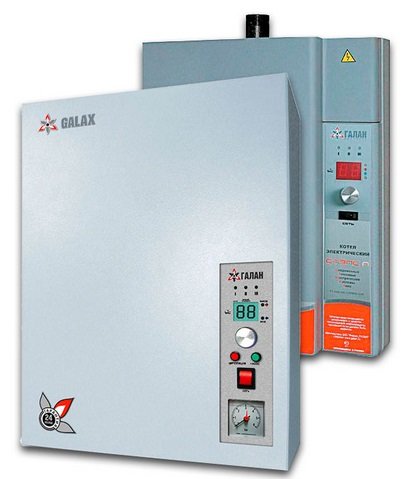

Опалювальна установка Galax

Докладні технічні характеристики теплогенераторів версій «Стелс» і «Галакс» представлені, відповідно, в таблицях 3 і 4.

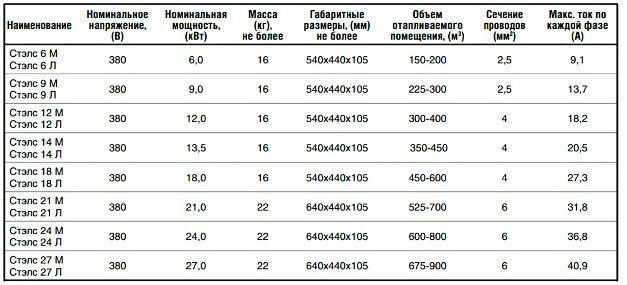

Таблиця 3

Примітка: буква М у найменуванні означає, що виріб укомплектовано електромеханічної автоматикою, а літера Л – електронної.

Таблиця 4

Комплектні засоби автоматизації

Оскільки електричне опалення з застосуванням електродних і деяких моделей Тенових нагрівачів потребу в зовнішньому управлінні, фірма Галан виробляє для цієї мети прилади автоматики, якими комплектує свої вироби:

• електромеханічні регулятори;
• контролери управління температурою;
• програмовані блоки управління;
• багатоканальні контролери з GSM – модулем.

Найпростіший регулятор електромеханічного типу МРТ-15 може керувати теплогенераторами потужністю до 6 Квт при однофазному підключенні до 15 кВт при трифазному. Діапазон регульованих температур теплоносія в зворотному трубопроводі – від 10 до 60 ?С. Щоб уникнути перегріву прилад відключає опалення в тому випадку, коли температура води перевищить 90 ?С.

Ту ж функцію виконують інші види контролерів лінійки «Навігатор», які здійснюють включення і вимикання електросилової частини допомогою тиристорних або електромагнітних пускачів. Прилади можуть працювати з опаленням будь-якої потужності і мають ряд додаткових функцій. Сюди входить програмоване підтримання температури води по днях і часу доби, спільна робота з кімнатними терморегуляторами, світлова індикація несправностей і повідомлення про них за допомогою GSM – модуля на стільниковий телефон.

Висновок

За роки своєї роботи на ринках країн СНД компанія зарекомендувала себе як виробник надійного і доступного за вартістю опалювального електрообладнання. Важливим є і той факт, що будь-який котел Галан може додатково забезпечуватися дистанційними пристроями регулювання того ж виробника.
