У наш час високих технологій у сфері опалювального обладнання постійно впроваджуються нові технічні рішення, спрямовані на підвищення ефективності роботи, безпеки і комфорту при експлуатації обладнання. Результат одного з таких впроваджень — електрокотел з насосом, вбудованим розширювальним баком і контуром для забезпечення ГВП. По суті, в рамках одного високотехнологічного виробу зібрана ціла микрокотельная.
Для чого потрібен вбудований насос?
Пристрій електричного опалювального котла з циркуляційним насосом
У електричних котлах відсутні габаритні або масивні елементи, які є невід’ємною частиною конструкції інших джерел тепла. Тому опалювальні електроустановки виготовляють, як правило, у настінному виконанні. При цьому вони максимально комплектуються додатковими елементами з метою спрощення монтажу та обв’язки котла на місці. Один з найважливіших елементів обв’язки, вбудований в конструкцію отопітеля – циркуляційний насос. Його присутність в електричному котлі більш ніж доречно, особливо якщо в останньому передбачено вторинний контур для ГВП. Циркуляційні насоси для котлів вирішують дві задачі:
В одноконтурних котлах насос розв’язує тільки задачу примусової циркуляції води з усієї системи опалення. Тут виникає один нюанс: завод – виробник постачає свій виріб насосом, параметри якої приблизно відповідають потужності електроустановки — приймається середнє значення гідравлічного опору, якими повинна володіти система даної теплової потужності.

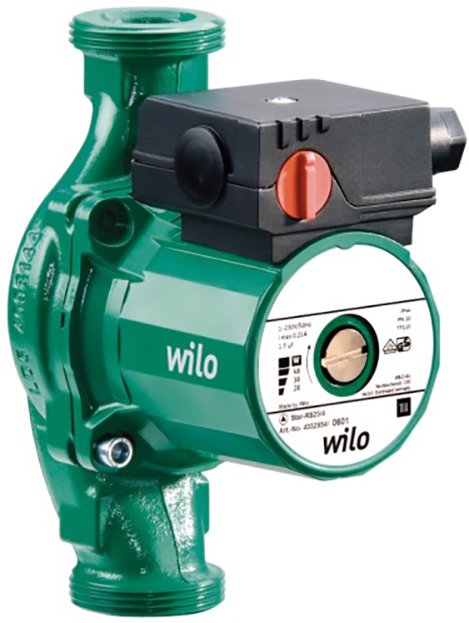

Циркуляційний насос Wilo для опалювальних систем
Але існує нескінченна безліч варіантів схем опалення, деякі з них мають більший гідравлічний опір, ніж може подолати стандартний перекачивающий апарат теплогенератора. Тоді електричний котел з насосом не зможе забезпечити подачу теплоносія в усі гілки системи.
Простий приклад: стандартний перекачивающий агрегат WILO-STAR-RS здатний забезпечити продуктивність 6 м3/год теплоносія, розвиваючи тиск 0.8 Бар або 8 м водного стовпа. Якщо джерело тепла знаходиться в цокольному приміщенні триповерхового котеджу, то тільки на подолання висоти підйому знадобиться тиск близько 0.6 Бар. А ще потрібно доставити теплоносій по горизонтальних гілках, опір яких укрупнено приймається за таким співвідношенням: 10 м довжини горизонтальної труби вважається як 1 м стояка. І в результаті підрахунку вийде, що електрокотел з вбудованим циркуляційним насосом не впорається зі своїм завданням, схема не буде функціонувати.
Рада. Якщо мова йде про обігрів будівель з розгалуженою системою, довгими гілками або великими перепадами висот, то краще виконати укрупнений розрахунок і звірити результат з параметрами перекачивающего пристрою, проконсультувавшись з торговим представником виробника теплогенераторів. Це вбереже вас від покупки зайвого обладнання згодом.
Можлива ситуація, коли електрокотел з циркуляційним насосом вже придбано, змонтований, а після цього з’ясувалося, що тиску штатного нагнітача недостатньо. В цьому випадку додаткові витрати неминучі, а проблему можна вирішити так:
Система опалення з гідравлічним роздільником
Циркуляція в двоконтурних водогрійних котлах
Робота електричних двоконтурних котлів з насосом ускладнюється необхідністю періодичного постачання теплоносієм теплообмінника, підігріває воду для ГВП. Тут нагнітач по черзі діє в контурі опалення та гарячого водопостачання, перемикання здійснює двоходовий клапан з електроприводом за командою контролера. Це відбувається в момент відкривання крана гарячої води в будинку, даний факт фіксує датчик протоку і передає сигнал контролеру. Після перемикання потоків циркуляційний насос перекачує теплоносій в проточний теплообмінник до тих пір, поки кран в будинку не закриють і двоходовий клапан не спрямує потік в подаючий трубопровід опалення. Пристрій двоконтурного котла з циркуляційним насосом показано на рисунку.

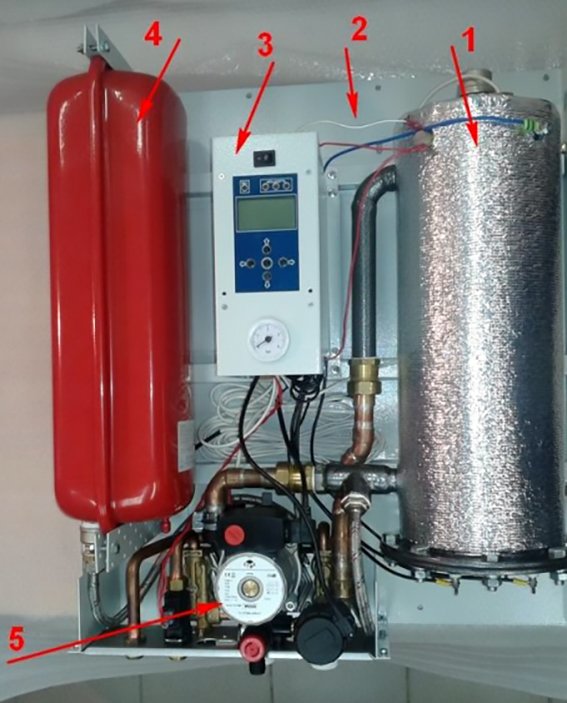

Схема монтажу
1 – колба з Тенами та автоматичним відводом повітря; 2 – корпус агрегату з кріпильними отворами; 3 – контролер; 4 – мембранний розширювальний бак; 5 – насосна група з двоходовим краном і проточним теплообмінником.
Проточний нагрівач має досить вузькі канали, відповідно, нагнітач підібраний таким чином, щоб долати гідравлічний опір теплообмінника з урахуванням його збільшення по мірі виникнення накипу.
Для довідки: автоматика більшості електроустановок запрограмована на періодичне включення циркуляційного насоса в літній час, щоб його ротор не прикипів під час простою.
Висновок
У переважній більшості випадків електричні котли зі штатним насосом прекрасно справляються зі своїми завданнями і рекомендовані до застосування в якості джерел тепла приватних будинків.
