Електрична тепла підлога – рекомендації щодо вибору та монтажу своїми руками

Зміст:

• Види теплих підлог, які працюють від електроенергії
• Споживання електроенергії
• Рекомендації по вибору
• Який електричний тепла підлога краще?
• Рекомендації по монтажу
• Висновок

Електричні підлогові системи обігріву давно увійшли в наше життя і міцно зайняли свою нішу на сучасному ринку. Тим не менше з кожним роком гріють елементи, закладені в підлогу, зазнають модернізацію, в результаті чого виникають нові різновиди. Домовласникам, які бажають особисто вирішувати всі питання з обігріву житла, стає все важче розібратися у нових зразках електричних підлогових нагрівачів. Щоб їм допомогти, розкладемо все по поличках і розповімо, як можна самостійно вибрати електричний тепла підлога і правильно виконати роботи по його монтажу.

Види теплих підлог, які працюють від електроенергії

Почнемо з того, що наведемо перелік видів електричних систем підлогового обігріву, існуючих на даний момент:

• кабельні;
• плівкові;
• стрижневі;
• рідинні.

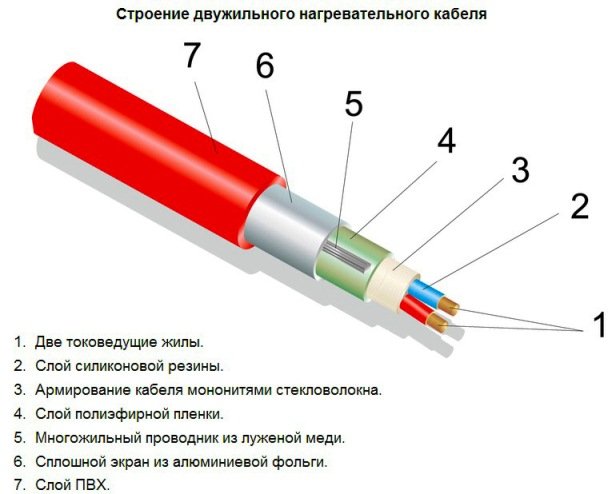

Щоб здійснити вибір теплої підлоги з наведеного списку, треба мати поняття про кожного з видів. Почнемо зі старожилів нашого ринку — кабельних систем. Принцип їх роботи схожий на водяні теплі підлоги, тільки замість труб з теплоносієм розкладається гріючий кабель. Після цього поверх контуру виконується цементно-піщана стяжка і фінішне покриття. Кабель прогріває всю поверхню підлоги до заданої температури, яка виставляється на термостаті. Останній орієнтується на сигнали датчика температури, вмурованного в стяжку, або на свідчення зовнішнього пристрою, що реєструє температуру повітря в приміщенні.

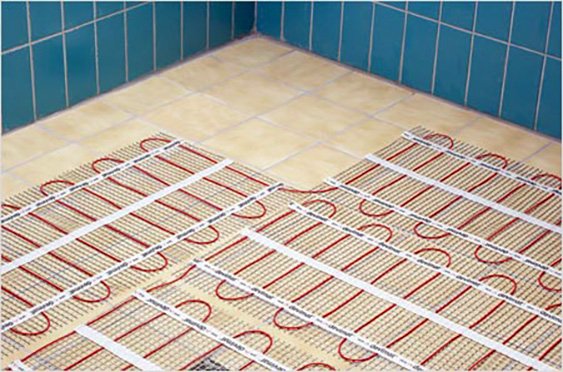

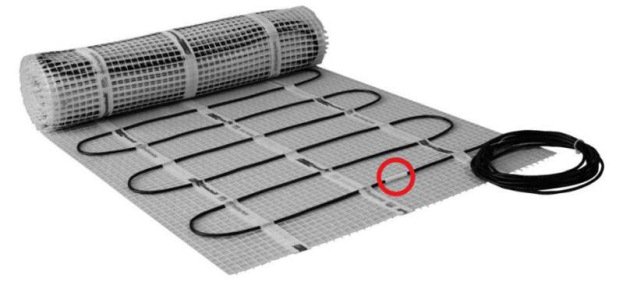

Існує ще один різновид кабельних систем, ховаються в стяжку під кахельну плитку. Це нагрівальні мати, призначені для пристрою тонких покриттів або під клей для кахлю. Вони являють собою сітку, до якої прикріплений гріючий кабель з певним кроком. Виріб так і продається в рулонах, які при монтажі просто розкочуються поверх основи. У тому й іншому випадку є можливість вибору нагрівальних кабелів з різною тепловіддачею, щоб забезпечити необхідну потужність електричного теплого статі.

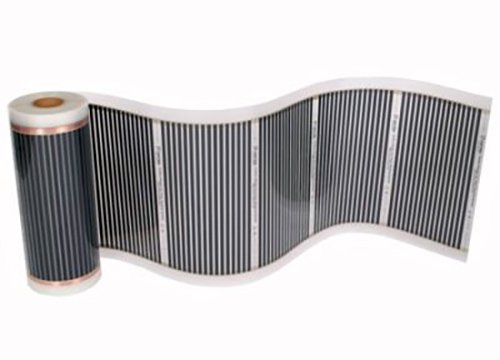

Тонка і міцна полімерна плівка з нанесеними на неї нагрівальними елементами – один з нових видів теплої підлоги. Товщина виробу не перевищує 3 мм, а ширина рулону коливається від 0.5 до 1 м, також є можливість підібрати плівку з різною тепловіддачею. Даний нагрівальний елемент призначений для монтажу під будь-яке покриття підлоги без стяжки, виключаючи кахельну плитку. Виробники декларують, що плівкова система підлогового обігріву виділяє саме прийнятне для людини «м’яке тепло» в довгохвильовому діапазоні.

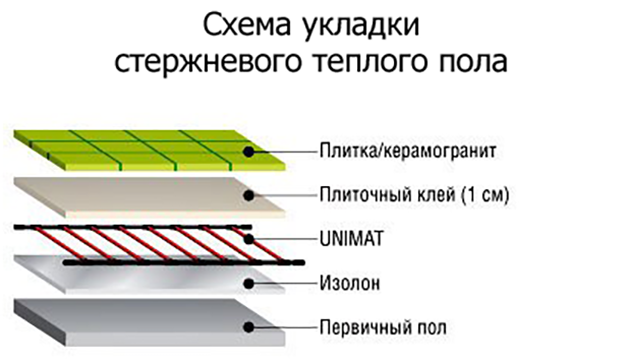

Стрижневий тепла підлога – це вугільні нагрівальні елементи, з’єднані між собою провідниками і представляють собою цілісну сітку, смотанную в рулон. Кожен карбоновий стрижень – це окремий пристрій, що функціонує автономно. Тому при виході з ладу одного елемента не потрібно розкривати стяжку в пошуках несправності, оскільки інші нагрівачі будуть продовжувати працювати. Стрижневі теплі підлоги придатні для будь-яких приміщень в приватному будинку або квартирі і монтуються традиційним способом – в стяжку.

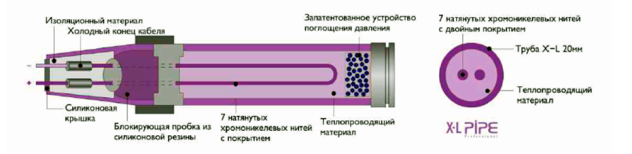

Ну і наостанок представляємо одну з останніх новинок – гібрид між електричним і водяним підлоговим опаленням, — електричну рідинну систему. У труби з поліетилену, заповнені незамерзаючої теплопроводящей рідиною, введений гріючий сердечник у вигляді ізольованого кабелю з жилами з ніхрому. На одному кінці труби закріплена з’єднувальна муфта, а на іншому – демпферне пристрій, що компенсує теплове розширення рідини у замкненому просторі. При влаштуванні рідинної системи обігріву використовується та ж технологія, що і при монтажі водяних теплих підлог, тільки підключення здійснюється до електричної мережі через терморегулятор.

Споживання електроенергії

Щоб об’єктивно оцінювати той чи інший виріб, внесемо ясність в таке важливе питання, як споживання електричних теплих підлог. Слухаючи запевнення торгових представників про високої економічності та ефективності різних електричних систем підлогового обігріву, треба розуміти, що відбувається насправді. У дійсності будь-якої з перерахованих вище нагрівальних елементів є прекрасним перетворювачем електричної енергії в теплову з високим ККД (близько 99%).

Незалежно від виконання виробу і його вартості, для виділення 99 Вт теплоти будь нагрівач споживає 100 Вт, практично один до одного. Це означає, що якщо в документації на плівковий елемент вказана теплова потужність 200 Вт на 1 м2, то й електрики даний тепла підлога споживає 200 Вт на годину.

Як ми з’ясували, щодо ефективності продавці нікого не обманюють, а от з економічністю все набагато складніше. Будівля втрачає взимку тепло крізь огороджувальні конструкції і разом з вентиляційним повітрям, а система опалення покликана компенсувати ці втрати. Електрична тепла підлога в квартирі або будинку прогріває приміщення до певної температури, після чого термостат відключає його. У цей момент тепло і починає покидати дім, а температура падає, що через деякий час реєструється датчиком терморегулятора і гріють елементи знову включаються в роботу.

Виходить, що витрата електроенергії під час роботи теплої підлоги залежить від тривалості циклів включення і відключення, тобто, ступеня утеплення будинку. Сучасні інноваційні нагрівачі можуть пропалювати будинок швидше або повільніше, встановлюватися в найнесподіваніших місцях і бути пристосованими під будь-які умови експлуатації, але електрики вони витратять стільки ж, скільки тепла піде назовні через стіни, вікна і двері. Економічність опалення цілком знаходиться в наших руках, тому при виборі системи не варто надто довіряти продавцям в цьому питанні.

Рекомендації по вибору

Коли з економічністю все стало зрозуміло, приступаємо до вибору електричного підлогового обігріву за такими критеріями:

• призначення;
• надійність і довговічність;
• вартість.

Крім того, необхідно знати потрібну теплову потужність для кожної кімнати, але ця задача вирішується просто: більшість торгових представників підбирають нагрівачі з пристойним запасом. Для стандартних приміщень з висотою стель до 3 м приймається показник 130 Вт/м2 площі, що цілком коректно. Якщо ж стелі в кімнатах вище, знадобиться виконати розрахунок потужності окремо виходячи з витрат тепла 40 Вт на 1 м3 об’єму приміщення.

Для звичайних кімнат з пристроєм стяжки підійде кабельний, стрижневий і рідинний електричний тепла підлога. Для ванних кімнат під вироби з керамограніту краще всього взяти стрижневу систему обігріву, хоча підійде і кабельна. Кімнати, де стяжку виконувати не планується, під підлогове покриття (ламінат, лінолеум, ковролін) рекомендується опалювати плівковою системою, оскільки вона найбільш придатна для цієї мети. Однак, під стяжку або кахель її застосовувати не можна.

Якщо ви ставите пріоритет на те, щоб електричний тепла підлога, зроблений своїми руками, працював як можна довше, то лідируючу позицію тут займають кабельні системи. Вони надійні та перевірені часом, а провідні виробники дають на них найбільший гарантійний термін – 20 років. Що ж до плівкових, стрижневих і рідинних теплих підлог, то тут висновки не такі однозначні. Справа в тому, що ці системи ще досить нові і скільки вони зможуть прослужити – поки невідомо. Хоча деякі виробники і для них визначають досить великі гарантійні строки. У той же час серйозних нарікань на роботу цих систем поки що немає.

Коли з’ясовано характеристики всіх матеріалів і обраний тепла підлога за призначенням і надійності, залишається визначитися з вартістю. Тут рекомендація лише одна – не намагатися заощадити на якості продукту. Особливо це стосується систем, замоноличиваемых в стяжку, у разі банального заводського браку вам доведеться її руйнувати. Вибирайте продукти середньої або вищої цінової категорії.

Який електричний тепла підлога краще?

З безлічі виробників підлогового опалення, присутніх на ринку країн СНД, заслуговують уваги кілька найвідоміших, чия продукція дуже популярна і зарекомендувала себе десятиліттями бездоганної роботи. З вищої цінової категорії можна виділити електричні теплі підлоги REHAU, їх якість не підлягає сумніву. Під цим брендом продаються кабельні системи підлогового обігріву REHAUSOLELEC, призначені для приміщень з будь-якою вологістю. Кабелі тут застосовуються лише двожильні, екрановані шаром кевлара в тефлоновій оболонці. Також пропонуються кабельні мати товщиною всього 3.5 мм, дуже зручні для монтажу під кахельну плитку.

Не менш відома своєю багаторічною історією і високою якістю продуктів данська компанія DEVI (Danske El-Varme Industri). Електричний тепла підлога DEVI з’явився на пострадянському просторі ще на початку 90-х і з тих пір незмінно продає кабельні системи високої якості. Вони включають в себе одно – і двожильні кабелі різної потужності, кабельні мати і настановні комплекти з терморегуляторами та датчиками.

Рада. Якщо вибір припав на кабельну систему підлогового опалення вам дозволяє бюджет, то краще вибрати одного з цих виробників, крім якісного продукту ви отримаєте повну інформаційну підтримку і реальний гарантійний термін експлуатації.

До середньої цінової категорії можна сміливо віднести теплі підлоги Теплолюкс, вироблені в Європі на заводах компанії SST Limited Liability. Продукція фірми стала відомою в країнах СНД в 2000 роках і завоювала певну популярність завдяки доступній ціні та гарному якості виробів. Асортимент включає в себе кабельні та плівкові системи, а також всі аксесуари до них. Не менш відомо і велике російське підприємство «К-Technologies», що випускає стрижневі, плівкові і рідинні теплі підлоги під брендами CALEO і UNIMAT. Дані виробники електричних теплих підлог пропонують свої вироби за доступною ціною, а крім того, — якісні сервісні послуги.

Рекомендації по монтажу

Слід зазначити, що технології монтажу електричного теплого статі розрізняються в залежності від типу нагрівальної системи. Але перший етап робіт однаковий у всіх випадках, підготовка якісного підстави. Поверхня бетонної підготовки або плити перекриття повинна бути начисто прибрана від будівельного сміття і пилу. Якщо на ній є нерівності, їх потрібно усунути, щоб покладений згодом утеплювач представляв собою максимально рівну поверхню.

Насамперед потрібно визначити місце установки терморегулятора, він повинен стояти на стіні не нижче 30 см від майбутньої поверхні підлоги. В стіні прорізається строб для прокладки кабелю і поглиблення під сам прилад, після чого сміття треба прибрати.

Щоб правильно укласти електричний тепла підлога, не варто економити на теплоізоляційних матеріалах. Щільність пінопласту краще прийняти 35 кг/м3, а товщину – 80-100 мм на першому поверсі будівлі і 30-50 мм на наступних поверхах. Утеплювати перекриття так само важливо, як і підлоги на грунті, інакше ви будете обігрівати сусідів за свій рахунок, якщо мова йде про квартиру. Далі, для кабельних систем вибираємо крок укладання, у цьому питанні краще покластися на інструкції виробника.

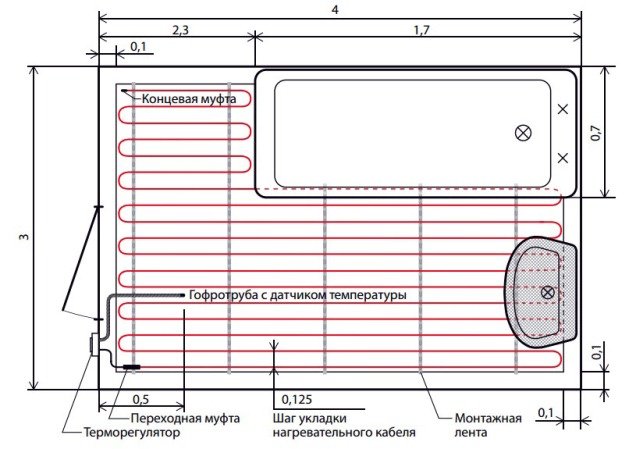

Наприклад, використовуваний для будь-яких приміщень кабель DEVI DTIP-18 виробник рекомендує прокладати з кроком 125 мм, тоді питома теплова потужність підлогового опалення складе 130 Вт/м2. Нагрівальні мати під плитку вже забезпечені кабелем з необхідним кроком.

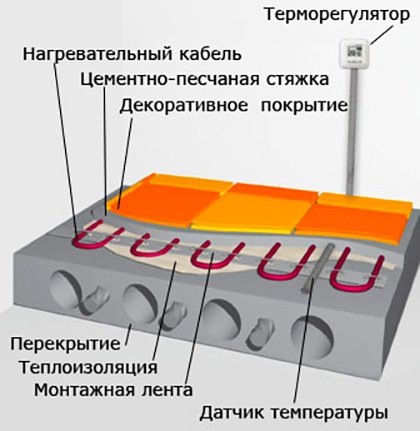

Коли товщина стяжки для електричного теплого статі не обмежується, то в якості нагрівальних елементів застосовується кабель або труби рідинної системи. У відповідності з нормами стяжка повинна бути не менше 30 мм і не більше 100 мм в товщину. Оптимальний варіант – витримати шар розчину над прокладеним кабелем або трубою 3 див. Якщо ж поверх елементів планується класти кахель, то краще використовувати готові мати, вони тонше звичайного кабелю і спеціально призначені під плитковий клей.

Кабель кріпиться до основи за допомогою монтажної стрічки або інших засобів, що поставляються виробниками. Спосіб укладання – «равликом» або «змійкою», в залежності від розташування термостата і інших умов, що впливають на монтаж системи. Після цього необхідно встановити датчик температури, прокласти від нього провід в гофрованій трубі і приєднати до терморегулятора. Приклад розкладки кабелю у ванній кімнаті показаний на рисунку:

Коли монтаж нагрівальних елементів закінчено, потрібно виконати підключення електричного теплого статі і пробний короткочасний запуск, щоб переконатися в працездатності системи. Потім готується цементно-піщаний розчин з пластифікатором або розмішується спеціальна будівельна суміш для теплої підлоги і проводиться пристрій стяжки. Тут треба бути уважним і дотримуватися обережності, щоб не пошкодити кабель.

Укладати підлогове покриття і експлуатувати підлогове опалення можна не раніше ніж через 3 тижні після заливки підлоги, якщо застосовувався звичайний розчин. Проміжок часу на застигання будівельної суміші вказаний на упаковці.

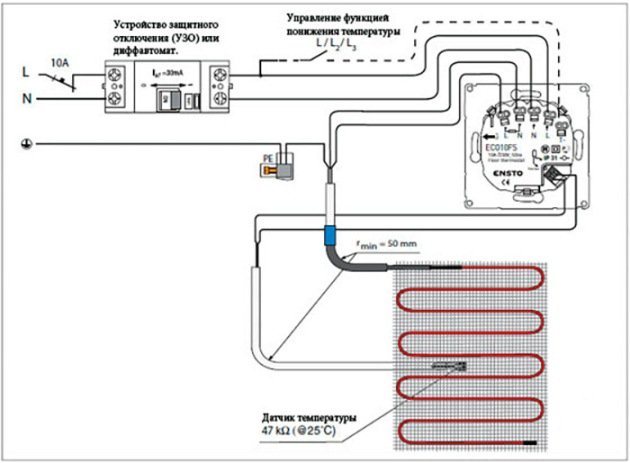

Важливо. Згідно з Правилами улаштування електроустановок (ПУЕ) під’єднання теплих підлог до електричної мережі потрібно здійснювати через пристрій захисного відключення (УЗО) з порогом спрацьовування 30 мА і автоматичний вимикач на 10 А. Для цієї мети кожним виробником додається до виробів документації наводиться схема підключення теплої підлоги.

Висновок

Монтаж сучасних електричних підлогових систем обігріву не можна назвати дуже складним процесом, а по мірі модернізації виробів він навіть спрощується. Набагато складніше підготовчий етап, коли треба вірно підібрати тепла підлога і все розрахувати. Рекомендується робити розрахунки за інструкцій виробника, чиї нагрівальні елементи, які ви вибрали.
