На відміну від багатоквартирних житлових будинків забезпечення приватного котеджу гарячим водопостачанням завжди було турботою самого домовласника. Зараз для цієї мети купуються і встановлюються водонагрівачі різних типів, у тому числі і електричні. Останні дуже популярні, так як відносно недорогі, надійні і прості в підключенні. Але якщо ви задумали взяти електроенергію як додатковий або основний енергоносій для обігріву свого житла, то чому б відразу не придбати двоконтурний електричний котел? Це допоможе вам з ходу вирішити питання з підігрівом води на господарські потреби.
Пристрій і принцип дії
На сучасному ринку опалювального обладнання пропонуються електричні двоконтурні котли опалення трьох видів:
- з додатковим проточним теплообмінником;
- з вбудованим накопичувальним бойлером;
- з можливістю підключення та спільної обв’язки з виносним бойлером непрямого нагріву.
У всіх теплогенераторах з можливістю подачі води для ГВП нагрів здійснюється за допомогою трубчастих електронагрівачів (Тенів). Тени встановлені всередині закритої ємкості, заповнюваної теплоносієм. Нагрівальні елементи повинні бути постійно занурені у воду, тому у верхній частині ємності встановлюється автоматичний воздуховыпускатель. Якщо повітря не буде скидатися, то частина трубки Тена перестане омиватися теплоносієм, в результаті чого його вольфрамова спіраль перегріється і перегорить за короткий проміжок часу.
Для довідки: звичайна водопровідна вода містить деяку кількість повітря, при нагріванні в ємності він починає накопичуватися в її верхній частині, утворюючи повітряну прошарок. У промислових котелень система опалення заповнюється водою, що пройшла процедуру видалення бульбашок повітря. Виконувати її на побутовому рівні важко через високу вартість обладнання.
Електрокотли з проточним теплообмінником

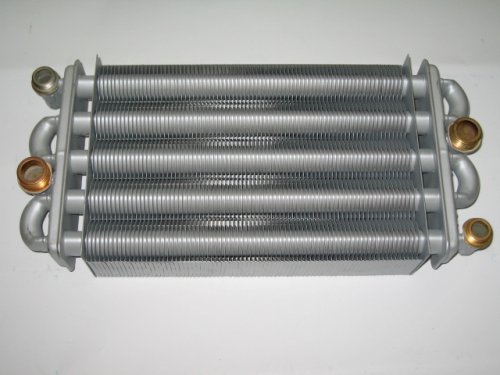

Теплообмінник двоконтурного котла
У цих агрегатах підігрів води для ГВП здійснюється від вже нагрітого теплоносія допомогою додаткового теплообмінника. Тут принцип роботи такий: в звичайному режимі Тени нагрівають теплоносій до необхідної температури, він рухається з основного контуру за допомогою вбудованого циркуляційного насоса.
Як тільки в будинку відкривається вентиль гарячої води, датчик протоку фіксує цей факт і передає імпульс на блок управління. Потім потік теплоносія перемикається з головного контуру на вторинний, віддаючи команду електроприводу двоходового клапана, розподіляє потоки. При цьому опалення будинку перестає живитися, оскільки теплогенератор працює на ГВП.

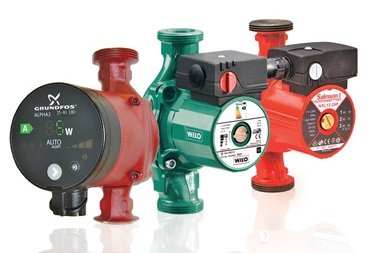

Циркуляційні насоси для опалення
У вторинний контур вбудований теплообмінник, в якому рухаються два потоки назустріч один одному, обмінюючись теплом. Тобто, теплоносій інтенсивно віддає теплоту для нагріву проточної води. Як тільки кран закривається, відбувається зворотний процес: контролер по сигналу датчика віддає команду електроприводу двоходового клапана і той перемикає потоки назад, двоконтурний електрокотел знову функціонує у звичайному режимі.
Теплогенератор такого типу доцільно використовувати, коли в будинку є 2 або 3 невеликих споживача гарячої води, наприклад, санвузол і кухня. Тоді продуктивності проточного теплообмінника буде достатньо. Крім цього електричні двоконтурні котли з проточним нагрівачем володіють і іншими недоліками:
Котли з накопичувальним бойлером

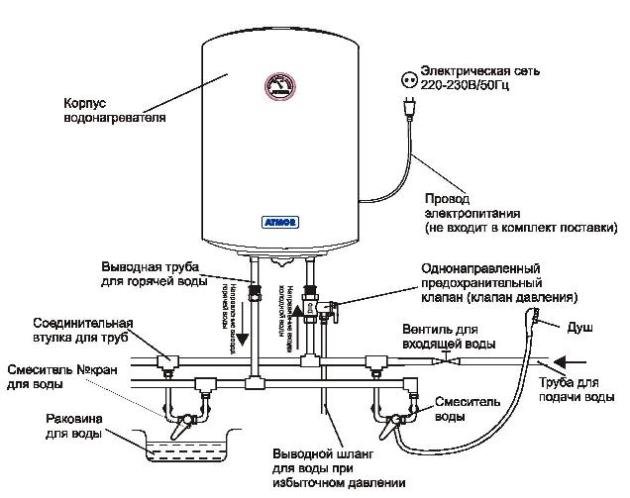

Схема підключення проточного та накопичувального бойлера
Недоліки, пов’язані з проточним нагрівачем, що відсутні в електричних двоконтурних котлів з вбудованою накопичувальною ємністю для гарячої води. У цьому випадку її витрату і кількість споживачів залежать від місткості цієї ємності і теплової потужності агрегату. Виробники пропонують настінні і підлогові версії теплогенераторів для опалення і ГВП, у перших встановлені бойлери невеликої місткості (до 100 л), в підлогових ж агрегатах ємність бака може досягати 300 л. Це дозволяє забезпечити необхідний витрата гарячої води для всіх господарських потреб при великій кількості проживаючих у будинку людей.
Принцип, за яким відбувається робота електрокотла з бойлером, нагадує електроустановку з теплообмінником. Різниця полягає в тому, що перемикання потоків здійснюється, коли теплоносій в системі набрав необхідну температуру.

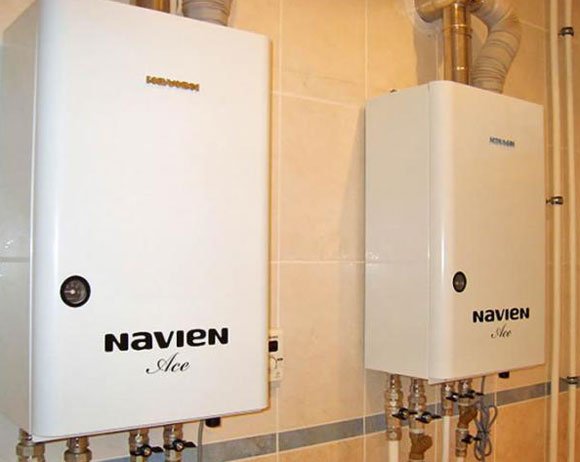

Двоконтурні котли Navien
В одноконтурних агрегатах при досягненні необхідної температури теплоносія блок управління відключає Тени і включає їх після того, як вода охолоне до мінімального нижнього порогу.
У двоконтурному апараті Тени продовжують працювати, тільки нагрівають вони тепер воду в накопичувальному баці. Виходить, що система ГВП завжди готова до роботи з великою витратою гарячої води. Тим не менш тут криються свої недоліки:
Приєднання бойлера непрямого нагріву

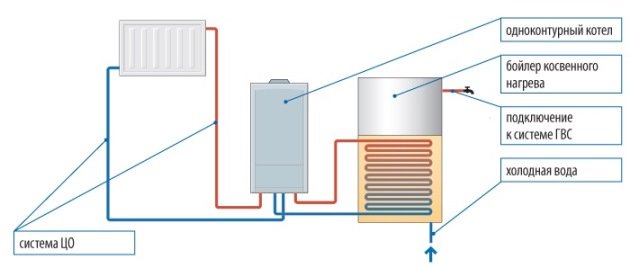

Схема підключення бойлера непрямого до електричного котла
Багато двоконтурні електрокотли укомплектовані контролерами, керуючими не тільки елементами самого агрегату, але і зовнішніми пристроями. До таких належить і виносної бойлер непрямого нагріву, вода в якому розігрівається від теплоносія, що циркулює в системі опалення. Даний процес може контролювати електронний блок теплогенератора, керуючи електроприводом триходового клапана, задіяного в схемі таким чином:
Тут електрокотел працює за таким же алгоритмом, як і з вбудованим накопичувальним баком. Поки теплоносій в системі не досягне максимальної температури, триходовий клапан по команді контролера направляє потік до радіаторів, а в інший час переключається на змійовик бойлера. Відповідно, потужності електроустановки повинно вистачати на забезпечення теплом обох систем.
Щоб економити електроенергію для ГВП, деякі контролери мають функцію програмування на тиждень вперед. Готовність гарячої води можна «замовити» на певний час дня, тоді котел не буде підігрівати її цілодобово.
Недоліками такої системи ГВП вважається відносно висока вартість і необхідність виділяти під опалювальне обладнання спеціальне приміщення.
Висновок
Двоконтурні електроопалювальні установки можуть успішно замінити собою окремий електричний водонагрівач, особливо в тих випадках, коли витрата гарячої води невеликий. Якщо ж витрата потрібен великий, то і тут є варіанти, висвітлені вище. Тому покупка окремого електричного бойлера не завжди виправдана.
