На думку переважної більшості любителів банних традицій російська парна, як і фінська сауна, повинна палиться дровами. Для цієї мети в приміщенні парної встановлюється піч, а продукти горіння відводяться назовні. Питання полягає в тому, щоб правильно змонтувати такий димар у бані, що забезпечить хорошу тягу і прослужить довго, а головне — безпечно. Ця стаття дозволить вам ознайомитися з існуючими видами димохідних труб і способами їх монтажу.
Види димоходів
В даний час домовласники димоходи встановлюють для лазні 3 видів:
- труба з нержавіючої сталі або звичайного чорного металу з товстими стінками;
- двостінна труба з прошарком з вогнетривкого утеплювача – сендвіч-димар;
- традиційний цегляний димар.
Звичайна труба – це найпростіший варіант, але застосовується він все рідше. Люди воліють дешевизні безпеку, а тому все більше схиляються до сендвічами. Та й чорні патьоки конденсату, псують весь вигляд блискучої поверхні нержавійки, мало кому подобається. Хоча, якщо прикласти деякі зусилля і змонтувати трубу як годиться, таких неприємностей можна уникнути. Нижче ми розглянемо, як це правильно зробити.
Для довідки. Звичайні металеві труби сталеві банні печі зазвичай ставлять господарі, які всі люблять робити своїми руками і максимально економити на матеріалах.
Двостінна сендвіч-конструкція каналу значно спрощує монтажні роботи і робить експлуатацію лазні набагато безпечніше в плані можливого загоряння і пожежі. Оскільки пекти в будь-якому випадку знаходиться всередині будівлі, то на своєму шляху димар зустрічає різні будівельні конструкції – стіни, перекриття, покрівлю. І далеко не завжди вони складаються з вогнетривких матеріалів, а значить, звичайна розпечена труба газоходу представляє високу пожежну небезпеку.
Тим і хороший димохід з сендвіч труб, що температура на його поверхні набагато нижче порога спалаху більшості будівельних і оздоблювальних матеріалів. Тим не менш у відповідності з правилами пожежної безпеки від двостінного і цегляного газоходу теж робиться відступ до горючих конструкцій. До речі сказати, перші 2 види каналів монтуються спільно зі сталевими банними печами, а третій, відповідно, — з цегляними.
Примітка. Якщо сама піч – цегляна, то і труба для продуктів згоряння робиться такий же, в інших випадках ставляться металеві газоходи.
За способом прокладки монтаж димоходу в лазні своїми руками здійснюється зовні або всередині будівлі. При зовнішньому розташуванні горизонтальний або похилий ділянку, що йде від печі, пронизує зовнішню стіну, а вже потім приєднується до вертикального ділянки. Внутрішня компоновка передбачає проходження вертикальної димохідної труби через конструкції перекриття і даху. Ось ці вузли і становлять найбільшу пожежну небезпеку, наслідки неправильної установки відображені на фото:

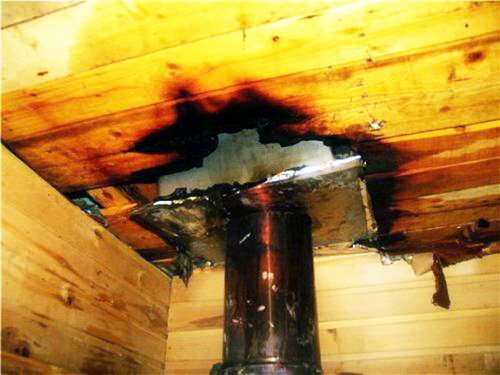

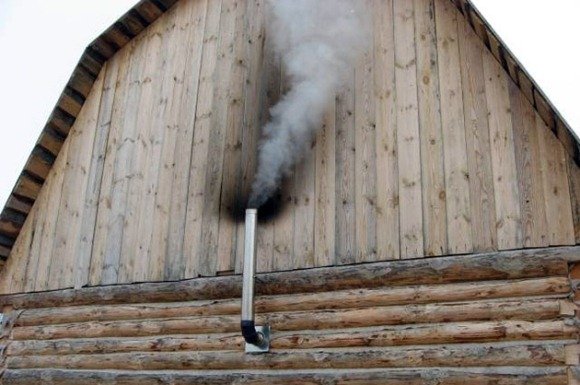

На фото при проході в стелі явно не витримано відстань від труби до горючих матеріалів, тому останні почали тліти. Помилка на нижньому фото очевидна – неприйнятно короткий вертикальний ділянку, що повинен підніматися в цьому випадку над коником покрівлі.
Правила монтажу димаря
Місця, де здійснюється прохід труби через стелю та інші будівельні конструкції слід розглядати з урахуванням того, що зсередини вони обшиті деревом, тобто, горючих матеріалом. При цьому неважливо, з якого матеріалу побудована сама стіна або перекриття, досить того, що є горюча облицювання. В цілому постулати прокладки димохідних каналів звучать таким чином:
- перед установкою металевою або цегляною кладкою печі треба вдало вибрати місце, щоб майбутній димар лазні не потрапив на несучі конструкції покрівлі. Немає сенсу потім робити зайві повороти труби, а цегляний канал і повернути неможливо. Загальна кількість поворотів труби не повинна перевищувати 3;
- горизонтальний ділянку від печі до врізки у вертикальний канал по довжині не повинен перевищувати 1 м. Виняток – похилий під кутом 45° газохід, іноді застосовуваний замість горизонтального. Але і тут захоплюватися не варто, робіть цей відрізок як можна коротше;

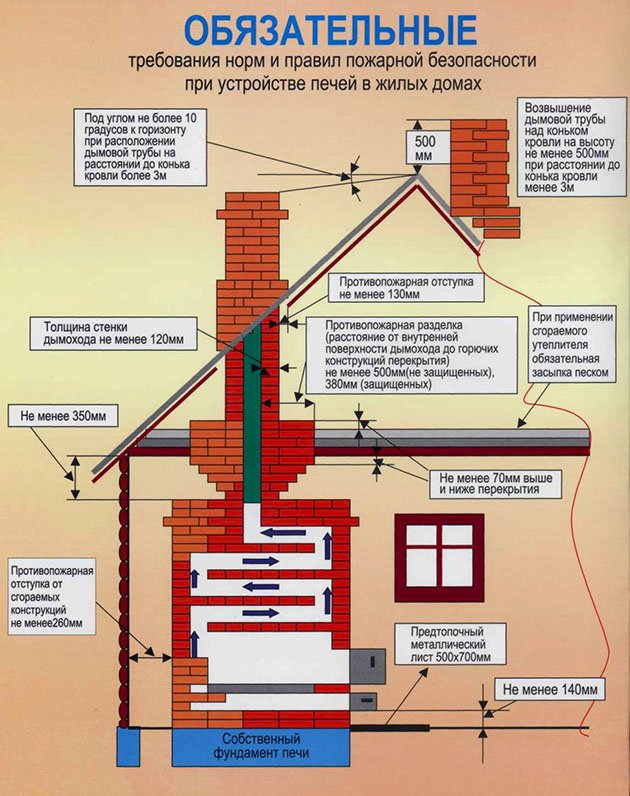

- одностінний металевий димохід повинен відстояти від нічим не захищених горючих матеріалів перекриття на відстані 0.5 м. Якщо спалимі поверхні закрити негорючим екраном, то проміжок можна скоротити до 38 див. Всі вимоги протипожежних нормативів докладно зображені на малюнку нижче;
- на тому ж рисунку показано, як правильно встановити димар по висоті, щоб його зріз не потрапив в підвітряний зону. Тоді сила природної тяги значно знизиться;
- вертикальний газоходный канал необхідно обладнати системою для прочищення і зливу конденсату.
Сучасний правильний димар з цегли має усередині вставку з нержавіючої сталі або керамічних елементів. Це потрібно, щоб уникнути руйнування стінок від впливу конденсату, що з-за нерівномірності роботи джерела тепла замерзає в порах цегли, выкрашивая його шматками.
Починаючи від горищного перекриття одностенную трубу настійно рекомендується захистити теплоізоляційним шаром вогнетривкого утеплювача, оптимальний варіант – базальтове волокно. Зовні ізоляція обгортають кожухом з оцинкованої сталі. Тоді зовні труби не стане з’являтися конденсат, а горищний простір буде захищено від пожежі. Коли проводиться установка димоходу через стіну, то дотримуються такі ж відступи, як для проходу крізь перекриття.
Поради по збірці

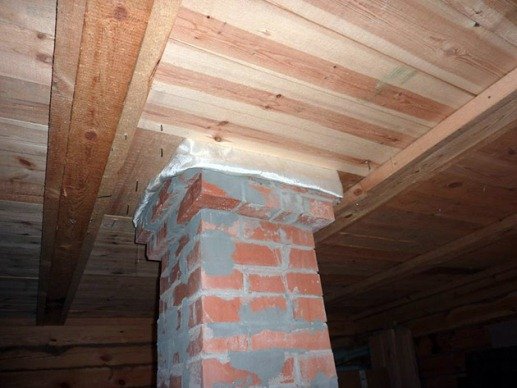

Спочатку про цегляних конструкціях, що є продовженням кладки печі. Вузол проходу, званий обробленням, виконується шляхом розширення кладки до нормативних розмірів, як показано вище на схемі. Виходить, що при перетині перекриття треба витримати товщину стінки в півтора цегли (380 мм), а покрівельного покриття – 1 цегла (250 мм).
Сталеві труби для відводу газів зазвичай збирають з секцій, що вставляються одна в іншу. Причому змонтувати димар потрібно таким чином, щоб конденсат всередині газоходу міг безперешкодно стікати вниз. Тобто, верхня секція вставляється в нижню, це називають збіркою «за конденсату». Що стосується модульних сендвічів, то внутрішня труба вставляється верхньої секції повинна увійти в нижню, а зовнішня – обхопити кожух нижній зовні. Таким способом відбувається відведення опадів, спокійно стікають на землю.
Важливо. Жодної збірки «з диму», тобто вставки секцій одна в іншу навпаки, не допускається.

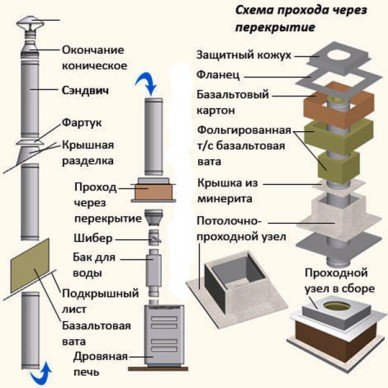

Якщо ви прийняли рішення зробити димар для лазні через стелю, то слід приготувати в перекритті отвір необхідного розміру. Потім виготовити з покрівельної сталі ящик з днищем і отвором для труби, закріпити його в отворі і тоді ставити димовий канал. Простір між ним і бортами скриньки заповнюється керамзитом, вермікулітом або щільно набивається базальтової ватою. Детальну деталювання сайту можна взяти з схеми:

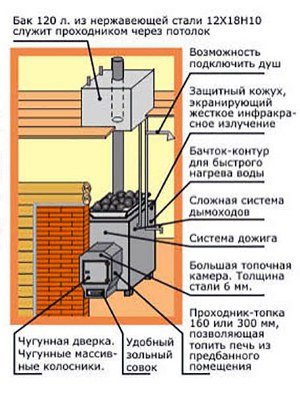

Рада. Замість складного вузла проходу можна застосувати бак для води самоварного типу, що вбудовується в перекриття і виконує відразу 2 функції. Подібні вдалі рішення пропонують багато виробників печей, деталі показані на кресленні:
Вертикальний зовнішній димохід кріпиться до стіни на кронштейнах таким чином, щоб на кожну секцію доводилося мінімум 1 кріплення. Якщо секції довгі, то кронштейни ставляться з інтервалом 2 м. Виконуючи повороти, слід уникати установки колін кутом 90°, намагайтеся використовувати відводи під 45 або 30°. Верхній зріз димаря можна прикрити від опадів звичайним парасолькою або встановити який-небудь дефлектор. Краще той, що повертається слідом за вітром, не даючи йому задувати всередину труби.
Як прочистити димар в лазні?

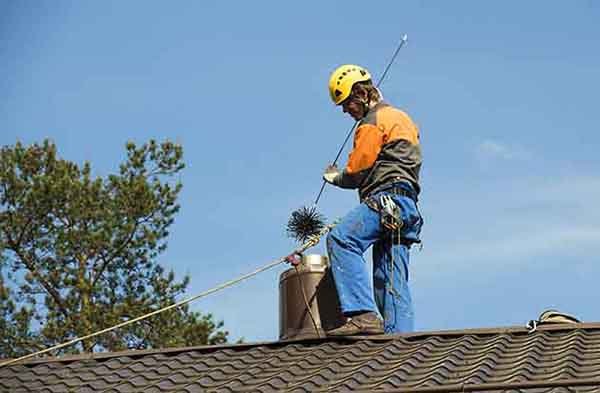

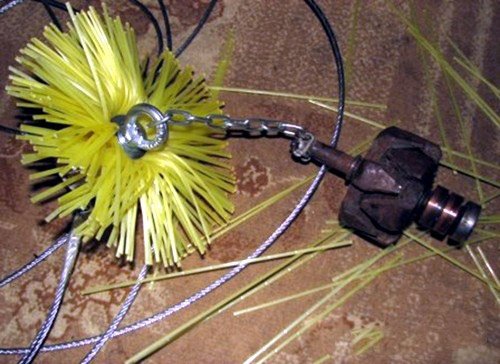

Цегляні або нержавіючі димарі, обслуговуючі банні печі, треба чистити у міру необхідності. Практика показує, що при цілорічному використанні лазні така необхідність настає не рідше 2 разів у році. Для цієї мети є спеціальні йоржики, привязываемые до мотузці з вантажем, щоб їх можна було опустити зверху вниз.
Слід злити конденсат через кран внизу труби, забратися на дах і опустити всередину йорж. Перед цим потрібно зняти парасольку чи дефлектор. Дуже зручно, коли в лазні змонтований димар з отвором (ревізією), крізь яке відкривається доступ знизу. Тоді прочищення можна здійснити з двох сторін, а потім видалити ссыпавшуюся сажу через лючок.
Крім механічного способу, існує і хімічне очищення димоходу. У продажу є засіб, що іменується «поліно Сажотрус», що закладається у топливник печі і там спалюється у відповідності з інструкцією. Засіб досить універсальне, придатне для будь-яких твердопаливних опалювачів і не раз перевірено на практиці.
Висновок
Встановити банну піч – це лише півсправи. Монтаж такої важливої частини, як димар, забере часу не менше, а то й більше. Важливо простежити за дотриманням 2 головних вимог: виконання протипожежних норм і наявність хорошої стійкої тяги.
