Зміст:
- Види і короткий опис димоходів
- Рекомендації по доопрацюванню та влаштування димових труб
- Розрахунок відстані і висоти димаря
- Деякі поради по підключенню
- Висновок
У зв’язку з постійним подорожчанням традиційних енергоносіїв опалювальні установки, що спалюють дрова, вугілля та інші види палива, отримують все більше поширення. Власнику приватного будинку, що прийняв рішення придбати такий виріб для обігріву, потрібно створити умови для його нормальної роботи. Щоб забезпечити стійке горіння і ефективне відведення димових газів, потрібен хороший димохід для твердопаливного котла. Йому відводиться важлива роль, особливо в тих випадках, коли агрегат не оснащений пристроями для примусової подачі повітря і процес горіння залежить від природної тяги, створюваної димохідної трубою.
Види і короткий опис димоходів
Пристрою для викиду димових газів різняться на кілька видів по конструкції і типом виконання:
У будинках, побудованих з цегли або блоків, канали для вентиляції та видалення продуктів горіння завчасно передбачаються проектом. Найчастіше цегляний димар для твердопаливних котлів влаштований у внутрішній стіні будівлі, що примикає до приміщення топкової. У будинках старої споруди можна зустріти газоходи, прибудовані до зовнішньої стіни і спираються на окремий фундамент.
Недоліки відвідних пристроїв з цегли наступні:
Вертикальна димохідна труба з керамічної цегли цілком придатна для підключення твердопаливного котла, так як вона довговічна і добре гармонує з екстер’єром цегляного особняка. Щоб усунути властиві їй недоліки, треба доопрацювати конструкцію газоходу або виконати його правильно ще на етапі будівництва, про що буде сказано нижче.

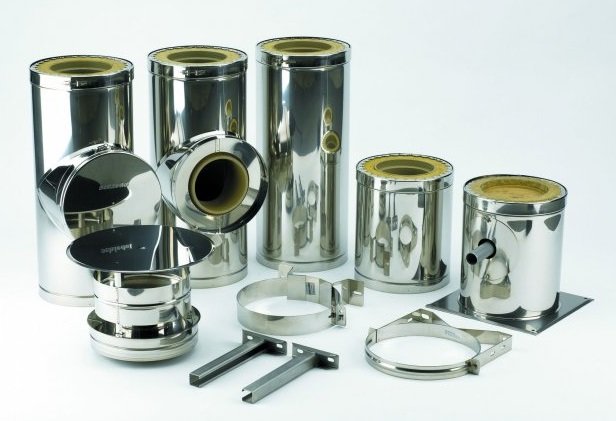

Конструкція з двох сталевих труб з прошарком з утеплювача – це сучасний правильний димар. Він монтується з окремих секцій довжиною 1-2 м, мають невелику вагу, тому виконати роботу під силу навіть одній людині. Зроблена з нержавіючої сталі внутрішня частина – гладка, на ній не осідає сажа, а конденсат вільно стікає в нижню частину конструкції, звідки легко видаляється через спеціальний патрубок.
Одне з останніх технічних рішень для видалення відпрацьованих газів — металевий коаксіальний димохід. Принцип його дії полягає в тому, що через внутрішній перетин виходять продукти згоряння, а крізь простір між стінками в камеру спалювання надходить повітря з вулиці. Подібні повітроводи допускається застосовувати спільно з опалювальними агрегатами, в яких передбачена така можливість. Як правило, це установки з примусовим нагнітанням повітря і закритою топкою. Щоб у цьому переконатися, треба обов’язково вивчити технічний паспорт на виріб.
Рекомендації по доопрацюванню та влаштування димових труб
Існуючий димохід з цегли для твердопаливного котла краще вдосконалити, виконавши ряд заходів. Одне з них – гільзування шахти, робиться з метою:
- змінити прямокутний перетин каналу на кругле і цим поліпшити його аеродинамічні характеристики;
- зробити внутрішні стінки газоходу гладкими, щоб запобігти осіданню сажі;
- додатково утеплити простір між круглої гільзою і квадратним отвором та вберегти матеріал від впливу конденсату.
Суть заходу полягає в тому, що всередину прямокутного каналу по всій його висоті вставляється кругла металева труба відповідного діаметру. Збоку в ній вирізається 2 отвори, одне над іншим, перше — для підключення відводу від котла, по друге монтується лючок – ревізія. Щоб уникнути попадання опадів, вихідний отвір перекривається декоративним парасолькою, дефлектором – іскрогасником або обертовим флюгером. У порожнини, які утворилися між круглою трубою і прямокутним каналом, набивається утеплювач, як правило, — базальтова вата.

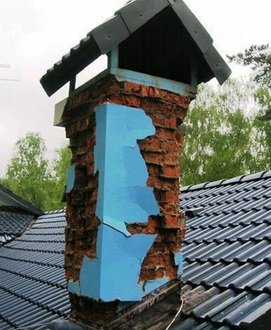

Руйнування матеріалу стінок шахти від впливу конденсату можна, утепливши зовні їх плитами з базальтового волокна товщиною 80-100 мм. Якщо канал розташований у внутрішній стіні будинку, то утеплювати треба його верхню частину, що знаходиться на неопалюваному горищі і вище рівня покрівлі. Прибудовані димові шахти слід облицьовувати теплоізоляційним матеріалом цілком, обшиваючи утеплювач зовні оцинкованим металом товщиною 0.5 мм.

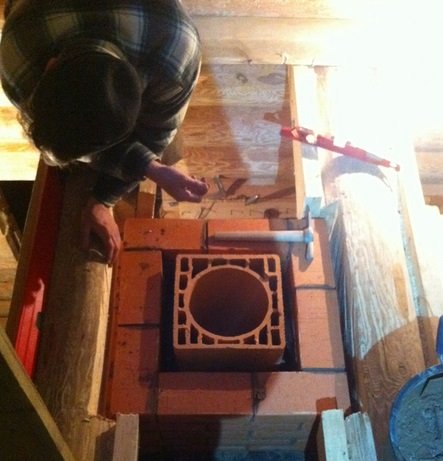

Виконуючи влаштування димоходу з цегли з метою підключити до нього твердопаливний котел, можна використовувати сучасні матеріали з кераміки. Вони являють собою прямокутні блоки, всередині яких виконаний канал круглого перерізу.
З таких блоків монтується основна шахта для видалення продуктів горіння, а зовні вона облицьовується кладкою з декоративного каменю типу «фагот» або іншого, в залежності від екстер’єру котеджу. Додаткового утеплення в цьому випадку не потрібно.
Оскільки керамічні блоки та їх монтаж коштують недешево, під час будівництва можна застосувати більш дешевий варіант – зробити те ж гільзування металевою трубою з утепленням.
Розрахунок відстані і висоти димаря

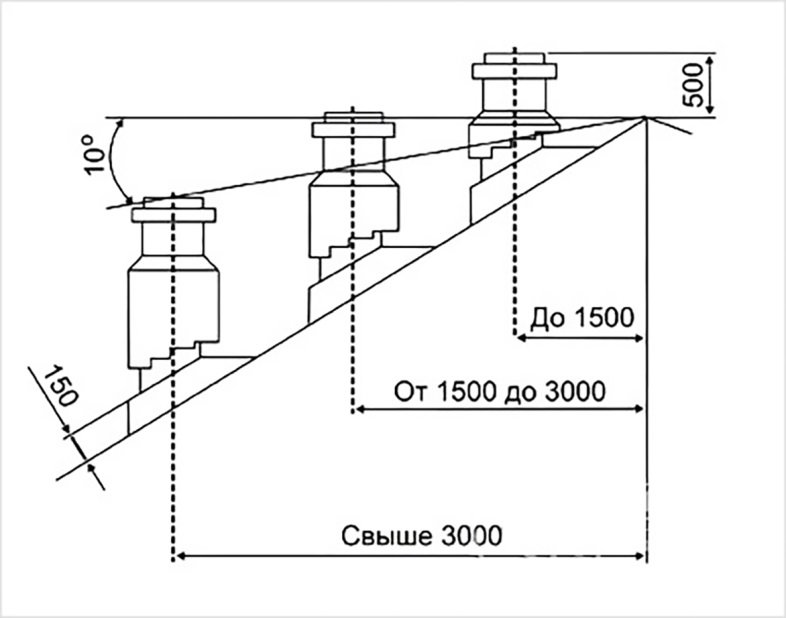

Під час будівництва повинна бути витримана висота димаря для твердопаливного котла у відповідності з нормативними документами. Від цього залежить стійка робота будь-якої опалювальної установки, що спалюють вугілля або дрова. Необхідна висота забезпечує силу природної тяги для створення розрідження в топці агрегату, а також розсіює продукти згоряння в атмосфері. Вимоги нормативних документів ставляться до всіх видів труб незалежно від того, з якого матеріалу вони виготовлені. Існує схема димоходів для твердопаливного котла, якої потрібно дотримуватися при будівництві:

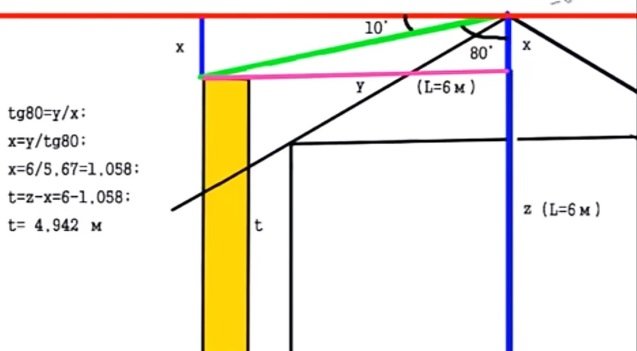

В якості прикладу пропонується розглянути розрахункову схему з такими вихідними даними:
- висота будинку в конику дорівнює 6 м;
- відстань від дымоудаляющего пристрою до конька одно 6 м.
Трапляється, що все зроблено правильно і кінець труби розташовується на необхідній висоті, а тяги в ній все одно немає, котельна установка не може нормально функціонувати. Причина може виявитися проста: поряд з вашим будинком знаходиться більш високу споруду або сам котедж має складну багаторівневу форму і ваш газохід потрапив в зону вітрового підпору.

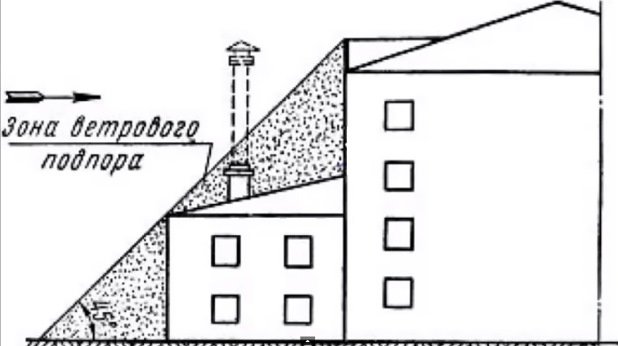

Обчислити зони вітрового підпору дуже просто: треба провести уявну лінію від найвищої точки будівлі до землі під кутом 45?, як показано на схемі.
У цій зоні виникає підвищений тиск і тяга буде дуже слабкою, кінець шахти доведеться підняти на півметра вище уявної лінії. З метою уникнути вітрового підпору написані і нормативні вимоги, згідно з якими треба витримувати кут 10? при віддаленні від коника покрівлі більш ніж на 3 м.
Деякі поради по підключенню
Одна з головних умов — діаметр димоходу твердопаливного котла повинен бути не менше, ніж вихідний патрубок для відхідних газів самої установки. В іншому випадку з’являється недолік пропускної здатності газоходу при роботі агрегату на середній і максимальної потужності, що неприпустимо. Якщо форма вертикальної шахти – прямокутна, а вихід для газів з нагрівника круглий, треба зіставити їх між собою по площі прохідного перерізу.
При підключенні твердопаливного котла треба простежити, щоб довжина димоходу на його виході дорівнювала не менше двох діаметрів до першого повороту, а останніх було як можна менше на всьому протязі газоходу. Кожен поворот створює додаткове обурення потоку і турбулентність, що викликає підвищений місцевий опір. Відповідно, погіршується сила тяги.
Щоб потік газів, що проходить через круглий переріз димоходу, плавно перетікав у вертикальну шахту, горизонтальний ділянку від неї до опалювальної установки краще розташувати під кутом. В ідеалі цей кут дорівнює 45 ?, однак, це не завжди можливо, тому прийнятне значення 30 і навіть 15? з нахилом у бік агрегату. Якщо ж останній оснащений нагнітачем або димососом, то дотримання нахилу стає не настільки важливим, оскільки продукти згоряння викидаються примусово.
Висновок
Такі параметри, як висота і розмір димоходу для твердопаливних котлів мають велике значення для їх подальшого комфортної експлуатації. Найкраще, що можна зробити, — це опрацювати дане питання ще на етапі проектування будівлі, у крайньому випадку — під час будівництва. Наслідки недоробок усувати буде складніше і дорожче вийде
