Трубопровід для викиду продуктів горіння, він же – димар, — один з найважливіших елементів, що забезпечують нормальну роботу газового котла. Від того, наскільки правильно він зібраний і встановлений, залежить ефективність відводу димових газів з допомогою природної або примусової тяги.
Відмова цього функціонального елемента може призвести як мінімум до відключення опалювального обладнання і выхолаживанию будинку, а як максимум – до отруєння людей чадним газом. Розглянемо всі вимоги до димоходу котла, дотримання яких гарантує надійну роботу теплогенератора.
Види димохідних труб та принцип їх роботи
Дуже багато домовласники вважають пристрій димохідних каналів простою справою. Тому часто монтаж газових димоходів виробляється «на око» або на підставі недостовірних даних. Ми не беремося представити тут розрахунок газоходу, він досить складний, але викладемо доступною мовою елементарні вимоги для установки димоходу.
В залежності від принципу дії котельної установки газоходи діляться на два виду:
Перший тип димоходів для газових котлів діє за таким принципом: легкі розігріті гази разом з повітрям спрямовуються по вертикальній трубі вгору, витісняючись знизу тиском більш холодних повітряних мас, за рахунок чого виникає природна тяга. На її силу впливає різниця температур на вулиці і в будинку, діаметр димоходу і, головне, — його висота. Цей параметр, та ще діаметр розраховується фахівцями під час проектування труб для викиду продуктів горіння, нам вони теж вкрай цікаві.
Звичайні газоходи призначені для котлів з відкритою камерою згоряння і беруть повітря з приміщення топкової. Інший тип теплогенераторів виштовхує продукти спалювання назовні за допомогою вентилятора, а звідти всмоктує повітря для роботи камери спалювання закритого типу.

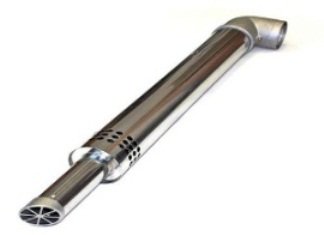

Для цієї мети коаксіальний димар для газового котла з закритою камерою згоряння має 2 каналу круглого перерізу, зроблені один всередині іншого. По внутрішньому каналу протікають на вихід відпрацьовані гази, а по зовнішньому – повітряні маси, омиваючи трубку внутрішнього газоходу і обмінюючись з нею теплом.
Примітка. При необхідності, наприклад, коли на дворі стоять ударні морози і подача в топку занадто холодного повітря призводить до падіння ККД агрегату, котел з коаксіальним димарем може брати повітряну суміш і прямо з приміщення, в якому він знаходиться.
Вимоги до газоходам
Визначимо критерії, від яких залежить працездатність майбутнього димоходу традиційного типу, побудованого в приватному будинку, і потім розберемо кожний окремо. Ось вони:
- висота труби;
- її діаметр;
- матеріал для газоходу;
- будова горизонтального ділянки для приєднання до джерела тепла;
- збір і відведення конденсату;
- наявність і розташування ревізійного люка;
- складально-монтажні роботи.
Як вже сказано вище, конструкція димоходу для газового котла повинна забезпечувати достатню силу тяги для викиду відпрацьованих газів назовні. Тут найважливішу роль відіграє висота оголовка труби щодо газопальникового пристрою. Якщо з різних причин у вас немає можливості звернутися в проектну організацію за розрахунком, то рекомендується витримати висоту не менше 6 м від пальника теплогенератора до верхнього зрізу труби.

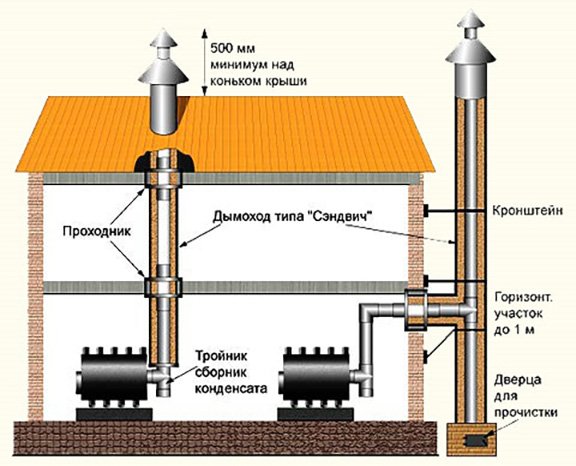

Крім загальної висоти усієї конструкції у відповідності з вимогами будівельних норм необхідно дотримуватися висоту підйому над покриттям покрівлі в залежності від розташування газоходу щодо коника. Це потрібно для того, щоб оголовок не потрапив в зону розрідження, що створюється вітром, тоді тяга в певні моменти буде значно погіршуватися, що призведе до автоматичного відключення пальника.

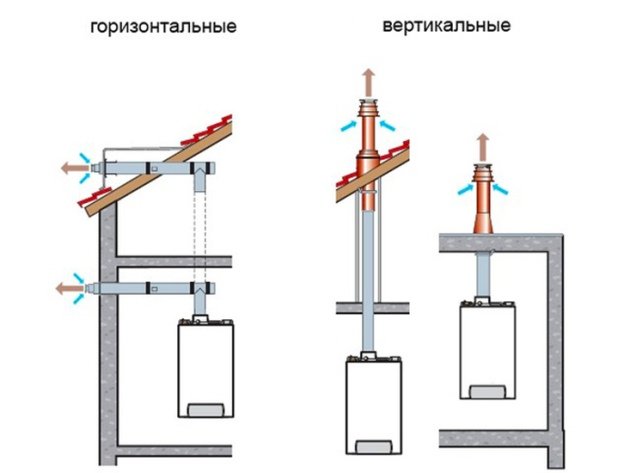

У цьому відношенні пред’являються такі ж вимоги до коаксіальному димоходу котла, винесеному вертикально на покрівлю будівлі. Примусова тяга, створювана вентилятором, на довгому вертикальному ділянці зменшується за рахунок опору тертя об стінки труби.
З діаметром питання більш-менш зрозумілий. Діаметр димохідної труби не можна робити менше перерізу патрубка, що виходить з котла, і на цьому все. Інша справа – матеріал для газоходу, тут оптимальний варіант — димарі з нержавіючої сталі або оцинкованої сталі з прошарком з утеплювача. Найзручніше їх прокладати зовні будинку, щоб не виконувати складний і дорогий вузол проходу крізь покрівлю.
Примітка. В одноповерхових будинках, де важко витримати загальну висоту 6 м, допоможе вирішити проблему якраз прохід крізь покрівлю у районі коника.

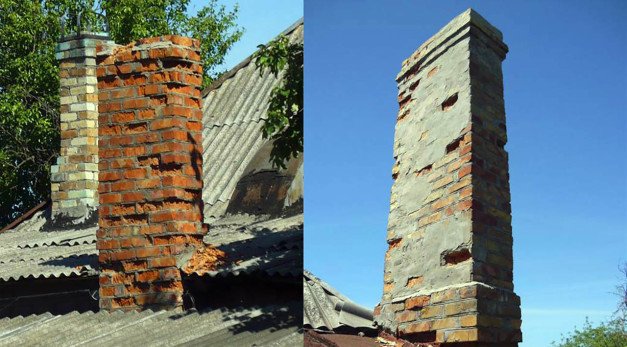

Саме невдале рішення — димар з цегли. Він неминуче буде руйнуватися від впливу конденсату, особливо в регіонах з холодним кліматом. Ця проблема вирішується такими способами:

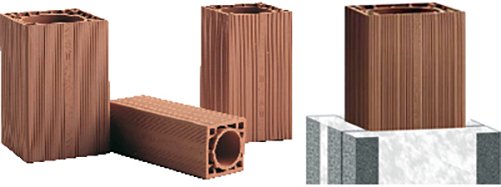

Важливо! Підбираючи вставку для цегляного каналу, треба простежити, щоб її внутрішній діаметр був не менше, ніж у патрубка, що виходить з теплогенератора. Кладку ж треба будувати з урахуванням цієї вставки, щоб вона помістилася всередину. Особливо це стосується товстостінних азбестоцементних труб.
Треба сказати, що димарі з азбестоцементних труб застосовуються і як самостійні елементи, без цегляної кладки. Тільки їх зовнішній вигляд залишає бажати кращого, а ще до них складніше зробити приєднання горизонтальної частини. Що стосується останньої, то її оптимальна довжина – 1 м, а максимальна – не більше 2 м. І те, трубу від котла до вертикального газоходу довжиною більше 1 м краще підключати під кутом 30—45 ? з ухилом у бік агрегату.
Коли прокладається димохід через стіну, спочатку в отвір вкладається металева гільза відповідного розміру, а нижче місця врізки у вертикальний канал влаштовується лючок – ревізія і конденсатосборник з можливістю зливу. Вимоги по збору конденсату доведеться виконати і в тому випадку, якщо планується вертикальна установка коаксіального димоходу. Більше інформації можна дізнатися, переглянувши відео:
Рекомендації по монтажу
Монтуючи традиційний газохід, необхідно обов’язково дотримуватися вимог пожежної безпеки. До них відноситься установка сталевого футляра у разі горизонтального перетину стіни або монтаж спеціального вузла в місцях проходу через перекриття та покрівлю. В перекриття з бетону також вставляється залізний футляр, а зазор ущільнюється азбестовим шнуром. Для дерев’яних покриттів і перекриттів краще придбати готовий сайт або спочатку прокладати двошаровий газохід з утеплювачем з базальтового волокна.
Коли димар для турбірованного газового котла монтується вертикально і перетинає будівельні конструкції, до нього висуваються ті ж вимоги. Це робиться для пожежної безпеки, щоб виключити загоряння матеріалів перекриттів і розповсюдження пожежі з одного поверху на інший. З тією ж метою поблизу гарячого газоходу, що проходить по котельні, заборонено розміщувати предмети та вироби з легкозаймистих матеріалів.
Також будівельними нормами забороняється ставити ковпак димоходу на зріз труби у вигляді парасольки, дефлектора, флюгери та інших пристосувань. При ударних морозах ці вироби можуть обледенеть, перекривши половину, а то й більше перерізу труби, наслідки бувають непередбачуваними. Така ж ситуація складається, коли неправильно встановлена коаксіальна труба. На ній утворюється велика бурулька, яка перешкоджає подачі повітря в газовий котел.
Висновок
Як видно, підбір і монтаж газоходу – справа дуже серйозна і відповідальна. Мало встановити газовий котел в квартирі або котеджі, для його нормальної роботи треба ще правильно зібрати і приєднати димар необхідної висоти і діаметра.
