Під час монтажу димових труб у приватному будинку або лазні не дуже досвідченими виконавцями допускається маса різних помилок. Причому більша частина огріхів припадає на ті місця, де треба провести димар в стіні або перетнути конструкції перекриття та покрівлі. Це дуже відповідальні вузли, що будь-яка помилка при їх виконанні може призвести до займання та пожежі в будинку. У зв’язку з цим в даному матеріалі представлені вичерпні відповіді на питання, як правильно вивести димар на вулицю крізь стіну і дах.
Як вивести трубу через дах

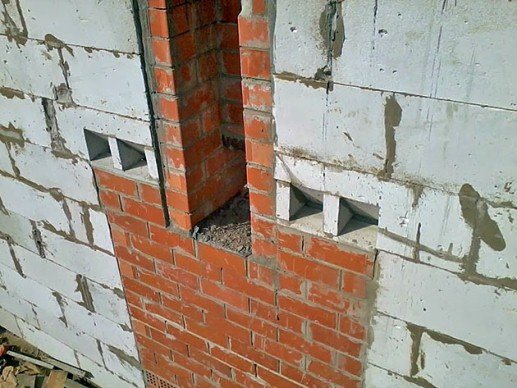

В капітальних будівлях з цегли або газобетону з плитами перекриття прийнято продумувати пристрій димових труб завчасно, ще на стадії проектування. Коли все розраховано правильно, то проблем ніяких не виникає, димар розташовується прямо в несучої цегляної стіни спільно з каналами для вентиляції.
Перетин перекриття всередині будинку виконується одночасно з його будівництвом, як і висновок труби на покрівлю.У будівлях із негорючих матеріалів протипожежні вимоги виконуються автоматично, оскільки висока температура відхідних газів нічим не загрожує конструкцій з цегли або газобетону.
Є тільки 2 застереження:
- при використанні горючого утеплювача на горищі треба простежити за тим, щоб відстань між ним і каналом всередині димоходу становило не менше 38 див. Перекриття близько труби треба просто утеплити негорючим базальтовим волокном;
- відстань від цегляної стінки труби до найближчої дерев’яної конструкції (крокви, лати) повинно бути не менше 130 мм

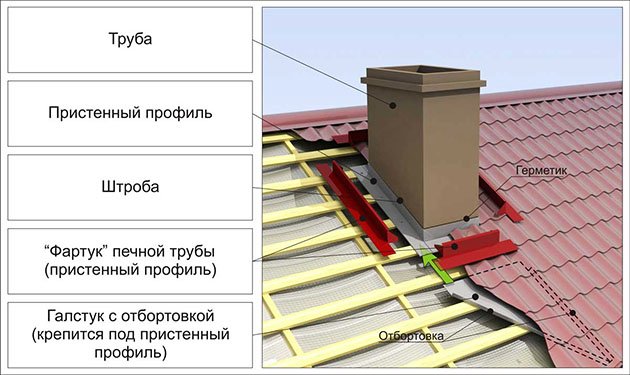

Висновок цегляної труби димоходу на дах полягає в щільної підгонки до неї покрівельного покриття з подальшою герметизацією стиків. Вузол сполучення з шифером можна виконувати по-старому – за допомогою смуг руберойду і гарячого бітуму або мастики. Спосіб не годиться, коли застосовані нові покрівельні матеріали – профнастил або металочерепиця. Тут потрібно виготовити деталі фартуха з металу того ж кольору, а потім закріпити їх до димової труби саморізами на дюбелях, промазавши зсередини водостійким герметиком.
Важливо. Нижню частину деталі, закріпленої з боку коника, потрібно завести під покрівельне покриття, інакше затікання води неминуче.

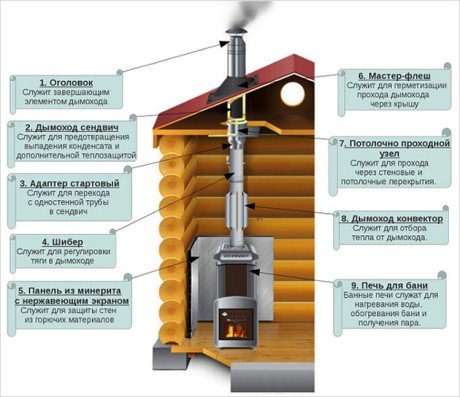

Тепер про те, як зробити сайт проходу покрівлі димоходом з металу. У цій ситуації правильним рішенням буде установка сендвіч труби з вогнетривким утеплювачем всередині. Треба розуміти, що згідно протипожежним правилам між одностенным сталевим каналом та найближчої покрівельної деталлю з дерева доведеться витримати відстань 500 мм. При монтажі сендвіча дерев’яна конструкція вже вважається захищеною від вогню, а тому інтервал скорочується до 380 мм.
Для довідки. На відміну від димоходу повітропровід витяжної вентиляції, що виходить на дах, не вимагає дотримання таких суворих правил. Його досить добре герметизувати від затікань води.

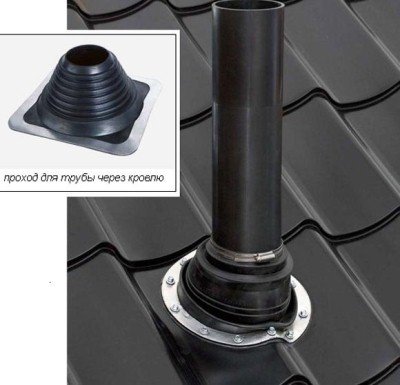

Оскільки металева труба димоходу – кругла, то зробити зовнішню герметизацію важко без такої деталі, як майстер-флеш. Він просто натягується на трубу зверху і фіксується своєї «підошвою» до покрівельного покриття.

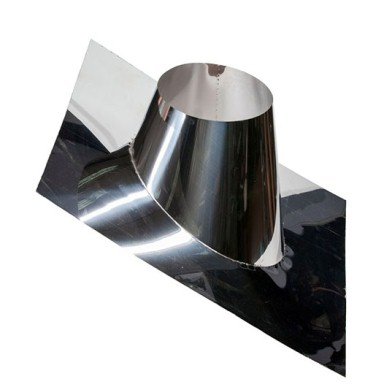

У виняткових випадках, коли температура металевої поверхні перевищує 100 °С, замість силіконового майстер-флеша встановлюється спеціальний круглий фартух з оцинкованої сталі. Подібна ситуація не рідкість на виході газоходу з лазні, де температура продуктів горіння досягає 600 °С. Також майстер-флеш не підійде для м’якої покрівлі з бітумної черепиці або руберойду, тут більш доречні сталеві деталі.
Прохід через згорає перекриття

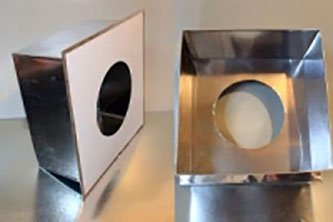

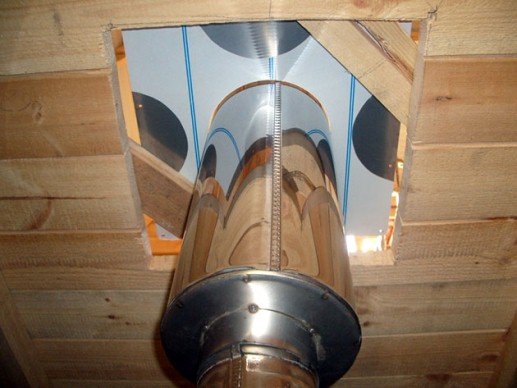

У цьому випадку найкращий спосіб вивести димар крізь перекриття на горище – поставити готовий потолочно-прохідний вузол. Він виготовляється з оцинковки необхідних розмірів і під різні діаметри каналів, а коштує зовсім не дорого.
Для установки вузла потрібно зробити отвір в перекритті, потім виконати кріплення нижньої частини і пропустити крізь неї трубу.
Важливо. Не допускається, щоб всередину потолочно-прохідного вузла потрапив стик секцій димоходу. Якщо таке трапляється, необхідно підібрати секції іншої довжини.
Далі все просто: порожнина вузла щільно набивається базальтовим волокном, після чого встановлюється його верхня частина. Якщо ви не хочете купувати готовий виріб, то такий вузол можна виготовити своїми руками, вирізавши деталь за розміром отвору з оцинковки.

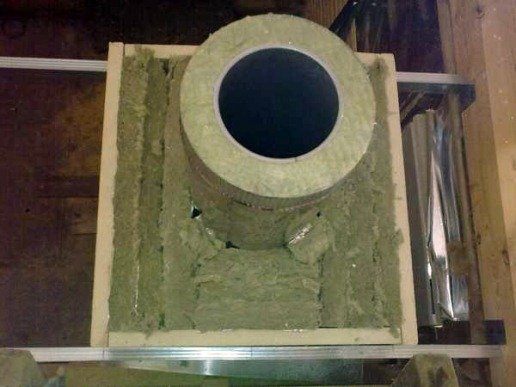

Потім робиться отвір під трубу і лист кріпиться до стелі. Щоб виконати набивання базальтової ватою, з іншого боку можна змайструвати короб з листового минерита, базальтового картону або, на худий кінець, з дерева, як показано на фото:

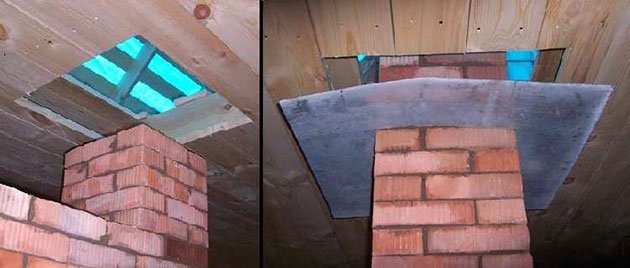

Настільки ж нескладно правильно вивести пічний димар з цегли, не виконуючи кладки оброблення. Пам’ятаючи про необхідному правилами відстані (380 мм від внутрішньої стінки каналу), в дерев’яному перекритті вирізається отвір. Після триває кладка труби, а потім отвір підшивається зсередини оцинкуванням і набивається базальтовим ущільнювачем.
Увага! Не дозволяється кріплення металевого димоходу до несучих конструкцій покрівлі. Причина – теплове розширення матеріалу внаслідок нагрівання від видаляються продуктів горіння.
Як вивести димар через стіну

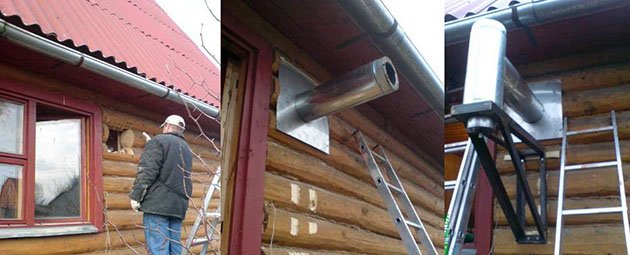

Коли зовнішня стіна складена з цегли або іншого негорючого матеріалу, то вивести крізь неї газоходный канал досить просто. Вирізається кругле наскрізний отвір, куди потім ставиться гільза з металу. Можна обійтися і без неї, якщо отвір просверлена ідеально круглим під зовнішній розмір сендвіча. Також не вийде поставити гільзу, коли димар через стіну проходить під кутом, відмінним від 90°.
Пам’ятаючи про неприпустимість стиків у товщі стіни, через отвір пропускається труба, щілини навколо неї заповнюються вогнетривким ущільнювачем. Залишається тільки встановити і приєднати її до вертикального ділянки. Якщо ж будинок побудований з дерева або за каркасною технологією, то слід керуватися тими ж правилами, що і при влаштуванні потолочно-прохідного сайту.
Це означає, що для виходу з димоходу через дерев’яну стіну в ній так само необхідно вирізати отвір і поставити в нього готовий елемент або зробити такий самостійно. Потім набити порожнину базальтової ватою і закрити з обох сторін аркушами оцинкованого заліза. У тому випадку, коли треба провести крізь дерев’яну стіну звичайну одинарну трубу (наприклад, лазні), то ширина прорізу повинна бути збільшена на 120 мм в кожну сторону (до 500 мм).
Кріплення димоходу до стіни

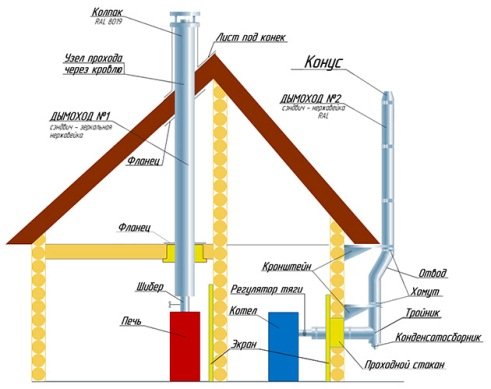

Для правильного монтажу газоходу з металу ззовні будинку треба дотримуватися ряду простих правил:

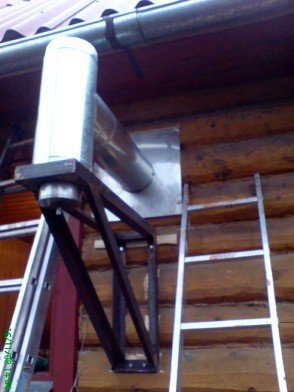

- для встановлення нижньої частини труби з трійником і конденсатоотводом краще в якості гарного упору застосувати спеціальний кронштейн;

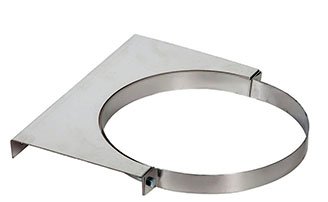

- вставляючи секції одну в іншу (конденсату), кріпити димохід до стіни хомутами через кожен метр;
- не допускати, щоб хомути збігалися зі стиками секцій;
- при обході звису покрівлі не користуватися колінами 90°, а тільки 45 або 30°;
якщо водостічна система ще не змонтовано, то треба залишити місце для прокладки жолоби, підібравши кріплення довжини.
Висновок

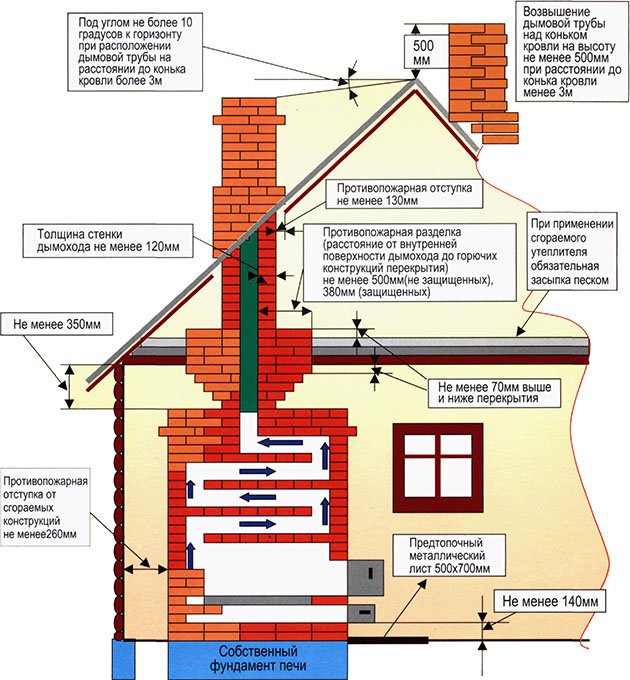

До монтажу вузлів проходу стін, перекриття та покрівлі потрібно ставитися дуже відповідально, особливо коли димар зроблений з одинарною сталевої труби. Чим може закінчитися недотримання зазначених правил, можна побачити на фотографіях, якими сповнений інтернет. Наостанок ми викладаємо схему, де прописані протипожежні правила для будь-яких газоходних каналів:
