Якщо ви з різних причин цікавилися нюансами пічного справи, то, напевно, зустрічалися з таким поняттям, як цегляний опалювальний щиток. По назві не завжди можна зрозуміти, що це за споруда і для якої мети призначене. Відповіді на ці та інші питання ви зможете знайти в цій статті, тут же будуть описані різновиди подібних споруд з цегли. Для тих, хто бажає їх викласти своїми руками, ми представимо деякі схеми опалювальних щитків і дамо декілька корисних рекомендацій по їх зведенню.
Опалювальний щиток — знайомство

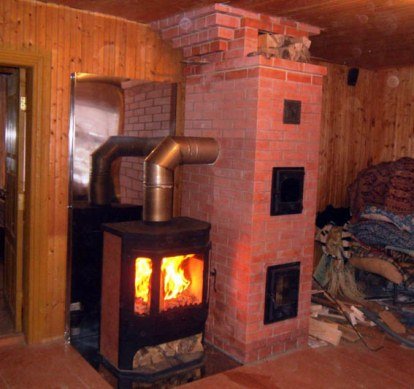

Щоб опис опалювального щитка виглядало більш зрозумілим, уявімо пару часто зустрічаються ситуацій. Наприклад, ви купили і встановили у себе вдома красиву металеву піч – камін. Варіант другий: ви користуєтеся варильною плитою, складеної з цегли. У тому і іншому випадку по нагріванню димоходу помітно, що левова частка тепла від спалювання дров в буквальному сенсі вилітає в трубу. Так от, опалювальні щитки призначені для того, щоб затримати це тепло і направити його на обігрів будинку.
По суті, цегляний щиток – це свого роду газоповітряна теплообмінник, пристраиваемый до печі будь-якої конструкції. Газовоздушным він вважається тому, що відбирає тепло у димових газів нагрівається сам, а після передає його повітрю приміщення. Зовні споруда нагадує частина прямою або кутовий товстої стіни, складеної з цегли. Всередині цієї стіни влаштовані вертикальні і горизонтальні канали, по яких рухаються продукти горіння з топки, плити або каміна. Спонукає їх до руху природна тяга димаря.
Проходячи весь шлях по проходах всередині щитка, димові гази неминуче охолоджуються, віддаючи тепло цегляних стінок. І якщо їх початкова температура могла досягати 300 °С, то на виході у вертикальний димохідний канал вона складе приблизно 150 °С. Крім того, розігріте тіло щитка володіє значною теплоємністю і ще довго остигає після загасання печі, продовжуючи віддавати тепло в приміщення.
Отже, опалювальний щиток для металевої печі або варильної плити – це цегляна прибудова, покликана підвищити ефективність використання теплової енергії, що виділяється при горінні дров і вугілля.
Різновиди і схеми щитків
За внутрішнім устроєм дані споруди бувають 2 видів:
- канальні: в тілі щитка влаштована розвинена мережа газоходів, що представляє собою кілька вертикальних каналів, сполучених між собою. Перш ніж вийти назовні, гази здійснюють звивистий шлях по цих ходах, інтенсивно віддаючи тепло;
- ковпакові: такий щиток для чавунної печі або плити має одну або дві камери з горизонтальними склепіннями, де розпечені гази затримуються до тих пір, поки не охолонуть. Тільки після цього вони можуть потрапити у вертикальний канал і піти в димохід.

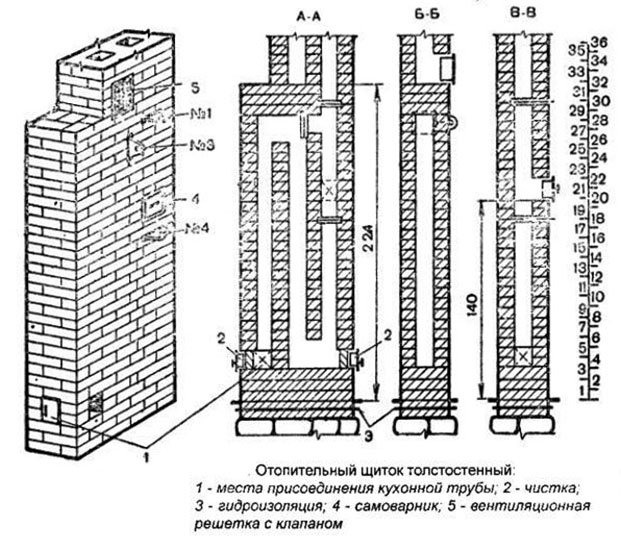

Опалювачі канального типу конструктивно простіше, тому і скласти їх легше. Ковпакові щитки ефективніше з точки зору відбору теплоти, але у виконанні набагато складніше. Новачкам братися за їх зведення не рекомендується, тут потрібна рука майстра. Для самостійного будівництва представляємо вам креслення і розрізи простого опалювального щитка канального типу з трьома вертикальними газоходами:
Для того щоб наша опалювально-варильна піч могла використовуватися в літній час для приготування їжі, конструкцією передбачено перемикання димооборотов на літній режим. Перехід здійснюється з допомогою трьох засувок, вбудованих в газоходи. Крім того, у верхній частині споруди є витяжна вентиляційна шахта для організації повітрообміну у приміщенні. Щоб уникнути перекидання тяги при сильному вітрі, на виході з шахти встановлена решітка з зворотним клапаном.

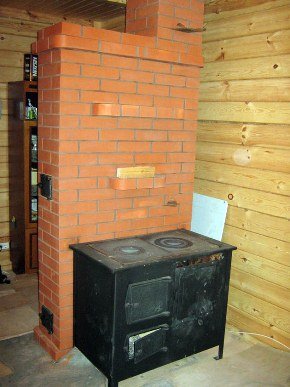

На схемі, зображеній нижче, показана металева варильна плита з опалювальним щитком колпакового типу. Як бачите, тут гази після виходу з топки печі потрапляють в камеру зі склепінням, звідки ведуть 2 каналу.
Оскільки з камери можна рухатися тільки вниз, продукти горіння з високою температурою затримуються під склепінням, поки не охолонуть. Тоді вони стають важчими і згідно із законом конвекції залишають простір камери. У цьому випадку для підвищення ефективності піч з опалювальним щитком обладнана трубчастими нагрівачами, розміщеними усередині газоходів.

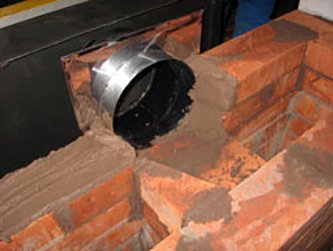

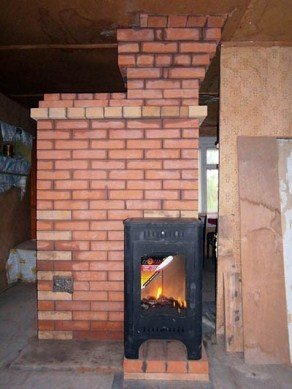

Примітка. Як правило, опалювальні щитки виконуються як прості теплообмінники і не мають власної камери згоряння. Але є і споруди, чия конструкція передбачає пристрій невеликого топливника, як це видно на фото:
Рекомендації щодо виконання кладки
Оскільки передбачається, що більшість зацікавлених людей мають мало досвіду в пічному справі, то для самостійного будівництва пропонується проста канальна конструкція, представлена на першому кресленні попереднього розділу. На відміну від майстра, необізнаній людині для зведення знадобиться порядовка опалювального щитка, яку ми і покажемо на схемі:
Для будівництва канального щитка з цієї порядовке знадобляться наступні матеріали та фурнітура:
- цегла керамічна повнотіла – 309 шт.;
- засувка 130 х 130 мм – 3 шт.;
- дверцята для прочищення 130 х 140 мм – 3 шт.;
- решітка витяжна з клапаном 150 х 200 мм;
- глина – 6 відер;
- пісок – 4 відра;
- руберойд – 2 м2.

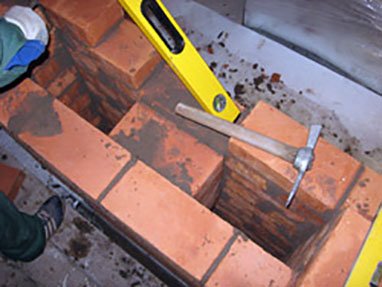

Слід відзначити, що кладка опалювального щитка ведеться за всіма правилами пічного мистецтва. Спочатку необхідно влаштувати фундамент з бетону, не пов’язаний з основою будинку. Його верх повинен бути на 150 мм нижче рівня підлоги. Уклавши на фундамент гідроізоляційний шар з руберойду, починають кладку відповідно до порядовкой. Кладочний розчин треба ретельно розмішати з попередньо замоченою і профільтрованою глини та піску, що просіює.
Щоб правильно скласти своїми руками щиток з цегли, потрібно витримувати товщину шва 3 мм, максимально допустимий шар – 5 мм. Після укладання каменів кожен ряд потрібно перевіряти на відповідність горизонталі і вертикалі за допомогою будівельного рівня й схилу. Надлишки розчину, що виступають із швів, треба видаляти, а внутрішню поверхню газоходів ще й протирати вологою ганчіркою після укладання 3-4 рядів.
Важливо. При проході через перекриття та покрівлю необхідно виконувати оброблення згідно з правилами пожежної безпеки.

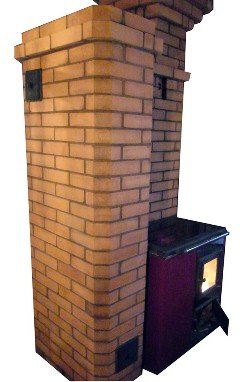

Побудований своїми руками щиток для буржуйки або будь-який інший опалювально-варильної печі повинен як слід просохнути. Утворилися дрібні тріщини слід акуратно замазати глиною. Після цього можна протопити піч, почавши з невеликою закладки дров і поступово нарощуючи температуру.
Висновок
Роль цегляного щитка дійсно дуже важлива. Виходить, що при спільній роботі з ним буде ефективною навіть проста буржуйка, чий ККД не перевищує 30-40%. Спорудження дозволяє значно знизити витрату дров і при цьому успішно обігрівати приміщення. На жаль, не у всякому будинку можливо подібне будівництво і вирішувати питання економічності доводиться іншими шляхами.
