Після монтажу водяної опалювальної системи або після промивання і заміни теплоносія потрібно її налаштування, говорячи технічною мовою, балансування. Цю процедуру необхідно виконувати і в тому випадку, якщо змінювалися радіатори або до них додавалися додаткові секції. Тим домовласникам, хто бажає зайнятися цим питанням самостійно, і присвячена дана стаття. Її мета – підказати, як проводиться балансування системи опалення в приватному будинку.
Навіщо робити балансування?
Будь-яка система опалення, незалежно від її типу повинна забезпечити доставку до батарей розрахункового обсягу теплоносія, щоб ті, в свою чергу, могли нормально обігрівати приміщення. Причому кожен радіатор повинен отримати саме стільки гарячої води, скільки потрібно. Ні в якому разі не менше і, бажано, не більше. Однак, всім відомо, що більша кількість води завжди піде по шляху найменшого опору.
Тобто, якщо гідравлічне балансування системи опалення не зроблена, то найбільше теплоти потрапить у найближчі до котла батареї, а найдальші не отримують практично нічого. В одних приміщеннях жарко, в інших – холодно. При цьому котел функціонує аж ніяк не в економічному і щадному режимі, а на максимумі. Нижче на малюнку добре відображена картина розподілу тепла по системі в двох варіантах: розбалансованою та налаштованої як годиться:
Отже, гідравлічне балансування необхідна для:
- рівномірного прогріву всіх опалювальних приладів;
- роботи котла в нормальному режимі і економії енергоносіїв;
- щоб уникнути шуму великих об’ємів води, що протікають через ближні батареї з високою швидкістю.
Примітка. Не потребують спеціальної налаштуванні невеликі двотрубні системи на 4-6 приладів, змонтовані з попередніми гідравлічним розрахунком і чітко витриманими діаметрами труб.
Методи виконання балансування
Процедуру налаштування в домашніх умовах можна виконати двома способами:
- по розрахунковому витраті теплоносія за допомогою електронного витратоміра;
- приблизна балансування по температурі.

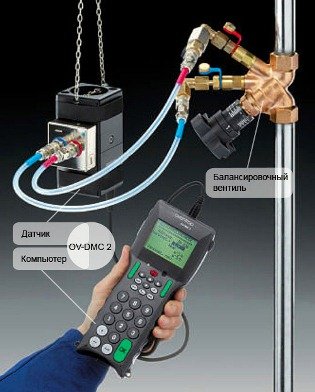

Перший метод – найбільш точний і припускає наявність проекту і гідравлічного розрахунку системи з вказівкою витрати води на кожній ділянці трубопроводу. Без цього точна настройка системи неможлива. В крайньому випадку розрахунок можна зробити самостійно або звернутися до фахівця в даній сфері. Друга складова регулювальна арматура, встановлена на кожному відгалуженні або стояку. І третє – спеціальний електронний прилад для балансування, що підключається до відповідної арматури.
Увага! Полнопроходные кульові крани не є регулюючою арматурою, вони призначені для того, щоб повністю відкидати або відкривати шлях теплоносію. Те ж стосується радіаторних термостатичних вентилів, чиїм завданням є кількісне регулювання тепла, що подається в батарею в залежності від температури повітря в приміщенні.

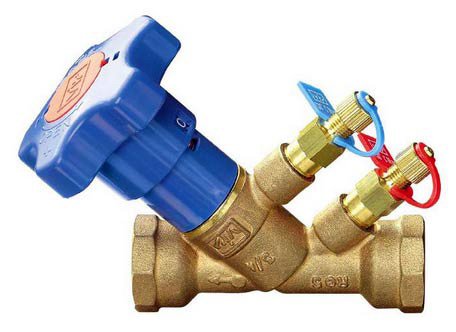

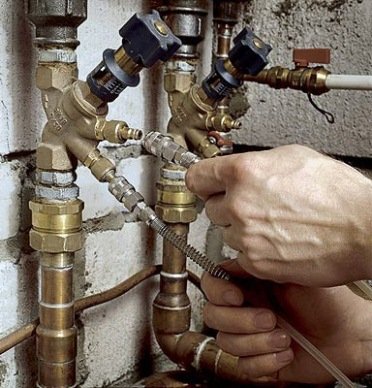

Суть методу полягає в тому, щоб за допомогою приладу визначити реальний витрата теплоносія на кожній гілці або стояку системи. Для цього на відгалуженні зворотного магістралі повинен бути встановлений балансувальний вентиль зі штуцерами для підключення електронного блоку. Маючи на руках схему з зазначеними витратами на кожну гілку, залишається лише приєднати пристрій до штуцерам вентиля і поворотом шпинделя відрегулювати необхідну витрату. Таким способом проводиться балансування системи опалення багатоповерхового будинку.

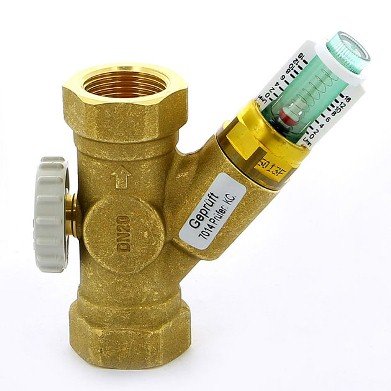

Примітка. Зараз у продажу є балансові вентилі з колбою витратоміра, що дозволяють зробити грубу налаштування без приладу.
Коли все спроектовано і прораховано правильно, то всі батареї, що перебувають на відрегульованому стояку або гілці, отримають потрібну кількість тепла. Кожен нагрівач налаштовувати таким методом не прийнято, тим більше, якщо він оснащений термостатом.
Налаштування по температурі
Дуже часто у домовласника немає ніякої проектної документації, а систему придумав і зібрав талановитий зварювальник дядя Ваня. Тоді залишається тільки регулювати кожну батарею по температурі.

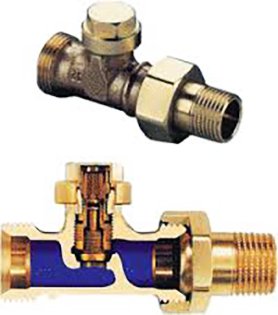

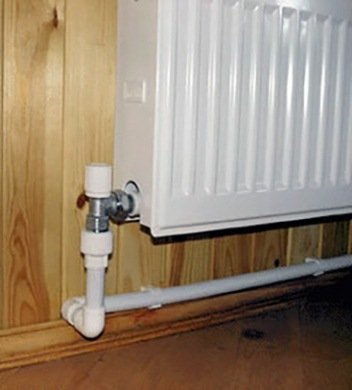

Щоб виконати балансування системи опалення своїми руками, треба на виході кожного радіатора встановити спеціальний вентиль, такий як показано на фото. Додатково знадобиться електронний термометр, що вимірює температуру на будь-якій поверхні.
Для довідки. Балансувати систему можна і старим способом, за допомогою шайб. Але прохідний отвір у шайбі все одно треба розрахувати по розрахунковому витраті теплоносія.
Процес починається з того, що повністю відкривається вентиль на самому далекому і потужному опалювальному приладі. Інші відкриваються на певне число оборотів. Наприклад, якщо батарей на одній гілці – 6 шт., а клапан відкручується на 5 оборотів, то на першому радіаторі робимо 1 оборот, на другому – два і так далі, останній відкриваємо до кінця. Приблизна балансування двотрубної системи опалення приватного будинку полягає в тому, щоб температура на виходах всіх нагрівачів була однаковою.
Для цього треба вимірювати температуру металевого корпусу вентиля. Коли вона висока, то трохи прикривати його, якщо низька – відкривати. Наступний вимір треба робити через 10 хвилин, щоб температура після зміни встигла стабілізуватися.
Висновок
Віддаючи собі звіт в тому, що температурної регулюванням буде користуватися переважна більшість домовласників, хочемо попередити, що наявність балансових вентилів замість кульових кранів – обов’язково. Крім того, доведеться затратити масу часу, поки вдасться вирівняти всі радіатори. Зате потім балансування стояків і гілок не знадобиться.
